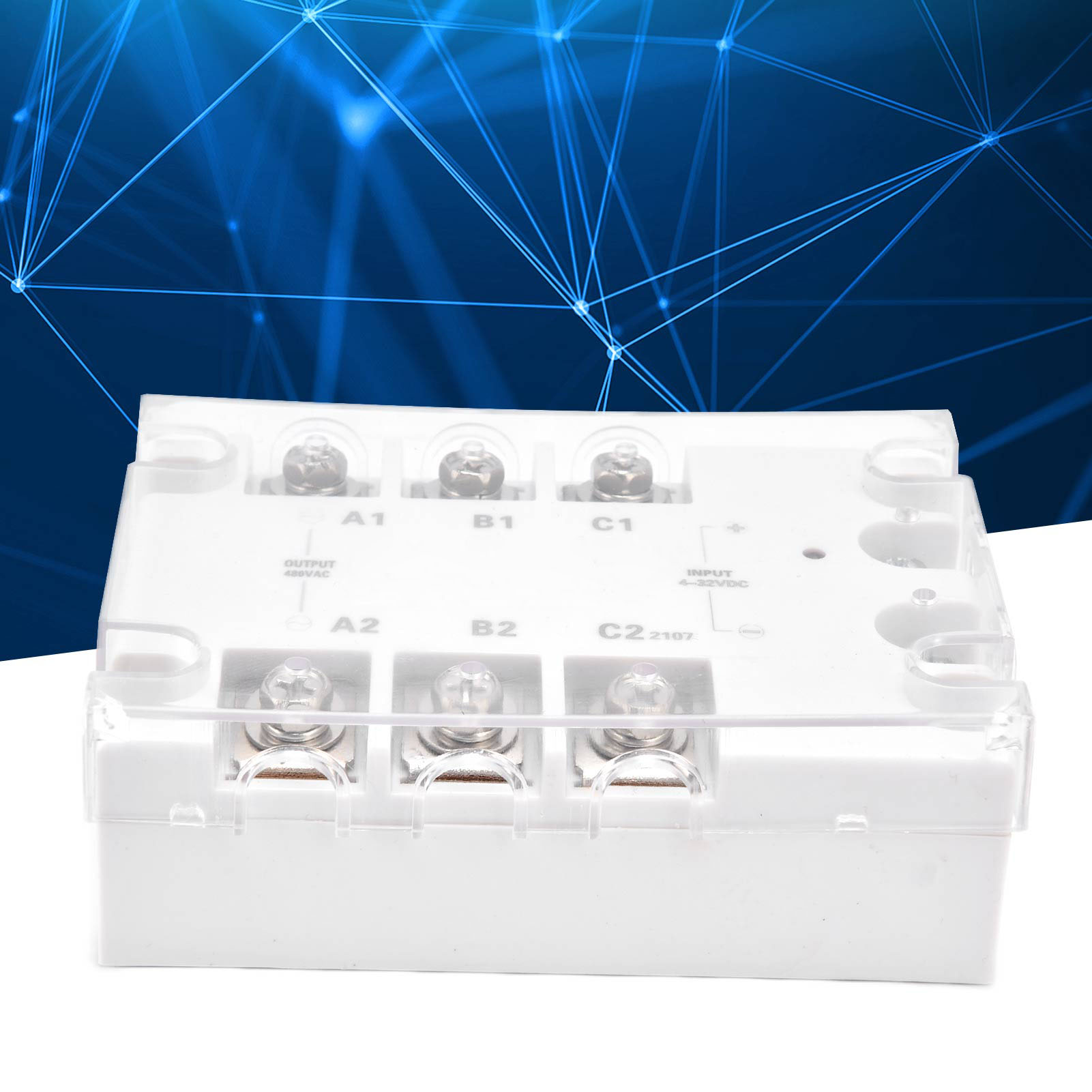

Dreiphasen-halbleiterrelais, Wechselstrom-halbleiterrelais Tsr-200da-r, Ohne Kühlkörper.

Willkommen in unserem Shop! Hier finden Sie ein Hochleistungs-Halbleiterrelais, ideal für Ihre Automatisierungsanwendungen. Dieses Produkt bietet eine photovoltaische Trennung zwischen Relais-Steuerkreis und Lastkreis und ermöglicht die Ansteuerung des Siliziumausgangs mit Nulldurchgangsschaltung (Nullstrom) und Nulldurchgangsöffnung (Nullspannung). Das Relais-Steuersignal ist TTL-kompatibel und verfügt über eine Schutzabschirmung. Die dreiphasigen Anlaufeigenschaften sind konsistent. Das Relais ist mit einem flammhemmenden Kunststoffgehäuse, einer Kupfergrundplatte und einem industrietauglichen Lötverfahren gefertigt. Es muss mit einem geeigneten Kühlkörper verwendet werden; bei Bedarf kann eine Zwangslüftung installiert werden. Es eignet sich für eine Vielzahl von Anwendungen, darunter ohmsche Lasten wie Temperaturregelung, industrielle Elektroöfen, Motoren, Schaltschränke und automatische Steuerungstechnik. **Technische Daten:** **Eingang** - Nennstrom: 150 A, 200 A - Steuerspannungstyp: DC - Steuerspannungsbereich: 4–32 V DC - Steuerstrom: > 10 mA - LED-Anzeige: Ja **Ausgang** - Lastspannungsbereich: 480 V AC - Spannungsabfall im eingeschalteten Zustand: 50 mA - Leckstrom im ausgeschalteten Zustand: < 10 mA - Frequenzbereich: 45–65 Hz - Anlaufzeit: 10 ms - Abschaltzeit: 10 ms - Spannungsfestigkeit: 2500 V AC / 1 Minute - Betriebstemperatur: -35 °C ~ 75 °C - Betriebsspannung Kühlkörper: 220 V AC **Lieferumfang:** - 1 x Halbleiterrelais - 1 x Schutzabdeckung **Wichtige Hinweise:** 1. Wählen Sie bei der Produktauswahl je nach Art der Last eine Stromreserve. Bei einer ohmschen Last wählen Sie das 2- bis 3-fache des Laststroms. Bei einer induktiven oder kapazitiven Last wählen Sie das 3- bis 5-fache des Laststroms. Bei einem Motor wählen Sie mehr als das 5-fache. 2. Je nach Verhältnis zwischen Laststrom und Umgebungstemperatur erhöhen Sie die Strombelastbarkeit, wenn die Umgebungstemperatur hoch ist oder die Wärmeabfuhr unzureichend ist. Um Kurzschlüsse zu vermeiden, schalten Sie einen schnell auslösenden Schalter oder eine flinke Sicherung in Reihe in den Laststromkreis. 3. Bei induktiven Lasten schalten Sie einen Varistor parallel zum Ausgangsanschluss, um den Thyristor bei Überspannung vor Beschädigung zu schützen. Varistor-Optionen (MOV): 430–470 V für 240 V und 680–750 V für 440 V. 4. Achten Sie bei der Installation darauf, dass die Kontaktfläche zwischen Kühlkörper und Produkt eben und sauber ist. Tragen Sie eine Schicht Silikon-Wärmeleitpaste auf die Oberfläche auf und ziehen Sie die Schrauben anschließend symmetrisch mit Unterlegscheiben und Federscheiben fest. 5. Beim ersten Ausschalten des Halbleiterrelais die Befestigungsschrauben im noch warmen Zustand festziehen, um einen engen Kontakt zwischen Relaisgrundplatte und Kühlkörper zu gewährleisten und so eine optimale Wärmeableitung zu erzielen. 6. Der Nennstrom der verschiedenen Halbleiterrelais-Modelle wird bei einer Umgebungstemperatur von 40 °C gemessen. Achten Sie auf ausreichende Wärmeableitung! 7. Verwenden Sie zur Prüfung der Produktqualität kein Multimeter an der Lastseite.
