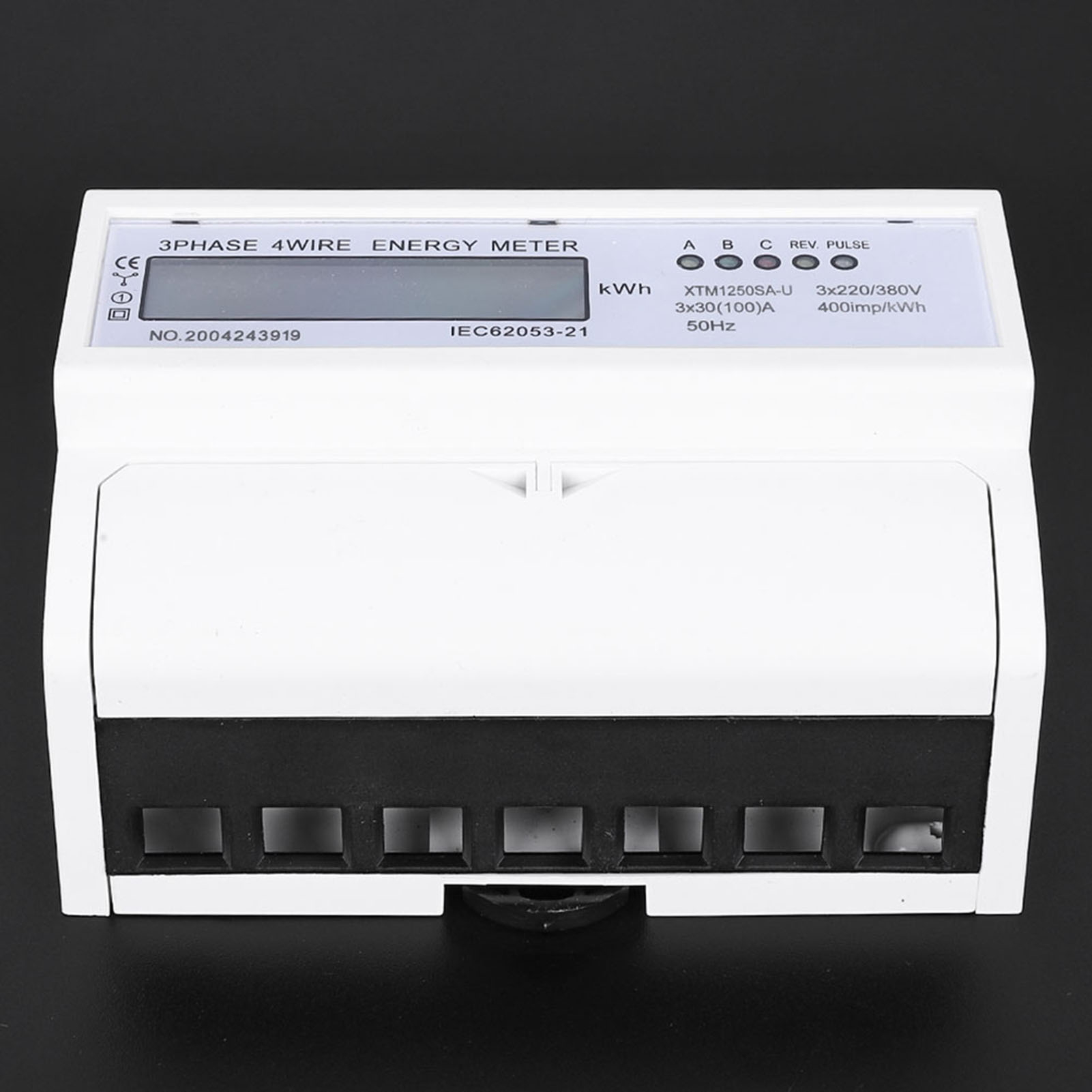

Dreiphasen-lcd-schienenzähler 7p Xtm1250sa-u (a)

Willkommen in unserem Shop! Dieser DIN-Schienen-Stromzähler ist für die Montage auf einer Standard-35-mm-Schiene gemäß DIN EN50022 konzipiert. Seine Breite von zehn Modulen (12,5 mm pro Modul) entspricht JB/T7121-1993 und ermöglicht so eine einfache Integration in Ihre Schaltschränke. Das siebenstellige LCD-Display bietet eine klare Ablesbarkeit mit einer Genauigkeit von 6+1 Stellen (999999,1 kWh). Zwei passive Impulsausgänge sind vorhanden: ein polarisierter Ausgang für lokales Schließen und ein unpolarisierter Ausgang für die Fernübertragung gemäß IEC 62053-31 und DIN 43864. Fünf LEDs zeigen den Betriebszustand, Schließ- und Fernimpulse sowie den Datenkommunikationsstatus an. Das Gerät verfügt über eine automatische Laststromrichtungserkennung, die auf dem LCD-Display angezeigt wird. Es misst die Wirkleistungsaufnahme einer vieradrigen, dreiphasigen, dreikomponentigen, unidirektionalen Last unabhängig von der Stromrichtung gemäß IEC 62053-21. Die Standard-Anschlussabdeckung ist im Lieferumfang enthalten; eine erweiterte Abdeckung für erhöhte Sicherheit ist optional erhältlich. Technische Daten: - Modell: XTM1250SA-U - Genauigkeitsklasse: Klasse 1 - Spannung: 3 x 220 V/380 V - Strom: 5 (30) A, 15 (60) A, 20 (80) A, 10 (40) A, 30 (100) A (optional) - Isolationsverhalten: Wechselspannung 4 kV für 1 Minute, Spannungsimpuls 1,2/50 µs bei 6 kV - Abmessungen: siehe Abbildung - Gewicht: 498 g Lieferumfang: - 1 DIN-Schienen-Stromzähler - 1 Bedienungsanleitung
