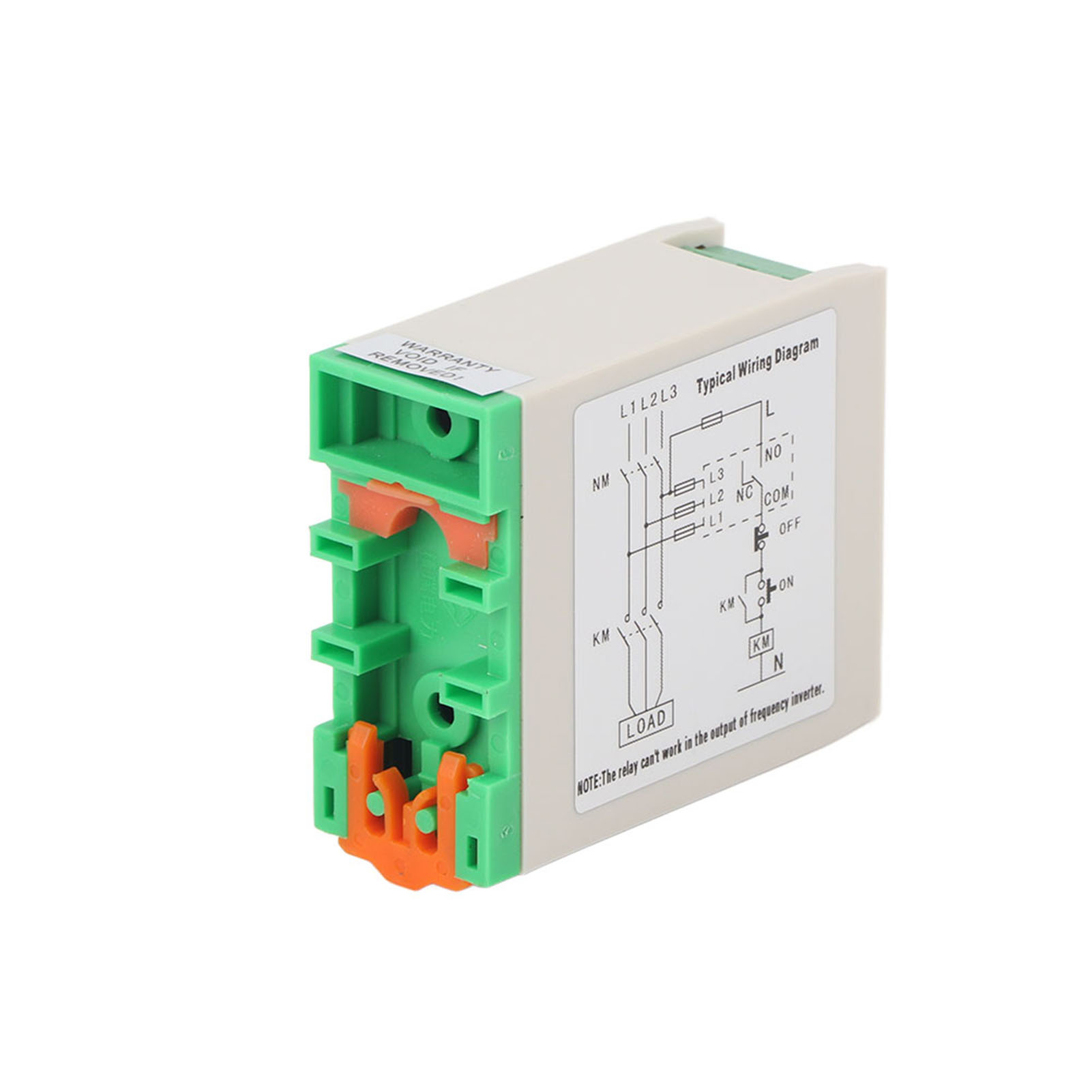

Dreiphasen-stromkreisschutzrelais, Spannungsüberwachung, Phasenfolgeschutz

1. Fünf Kontrollleuchten signalisieren: Normalbetrieb, Phasenausfall (dreiphasige Unsymmetrie), Phasenumkehr, Überspannung und Unterspannung. 2. Der Schutzschalter ist als Schienenbasis mit zwei Befestigungslöchern ausgeführt und ermöglicht die direkte Montage oder die Montage auf einer HT3-Schiene. 3. Der Phasenausfallschutz schützt die geschützte Leitung vor Phasenausfällen, unabhängig vom Betriebszustand, mit einer Verzögerung von 2 Sekunden. 4. Der Phasenumkehrschutz verhindert den falschen Anschluss der Phasen L1, L2 und L3 des Dreiphasensystems mit einer Verzögerung von 2 Sekunden. 5. Der Überspannungsschutz schützt die geschützte Leitung vor Überschreitung des Sollwerts mit einer Verzögerung von 3 bis 8 Sekunden und einer Wiederherstellungsspannung von 6 bis 20 V AC. 4. Der Phasenvertauschungsschutz verhindert mit einer Verzögerung von 2 Sekunden den falschen Anschluss der dreiphasigen Phasen L1, L2 und L3. 5. Der Spannungsunsymmetrieschutz schützt die Leitung vor jeglichen dreiphasigen Spannungsunsymmetrien. Bei einer dreiphasigen Unsymmetrie von über 10 % (100 % × 100 %) wird der Schutz mit einer Verzögerung von 2 Sekunden ausgelöst. 6. Der Überspannungsschutz schützt die Leitung vor Überspannungen oberhalb des Sollwerts mit einer Verzögerung von 3 bis 8 Sekunden und einer Wiederherstellungsspannung von 6 bis 20 V AC. 7. Der Unterspannungsschutz schützt die Leitung vor Unterspannungen unterhalb des Sollwerts mit einer Verzögerung von 3 bis 8 Sekunden und einer Wiederherstellungsspannung von 3 bis 20 V AC. 8. Diese Produkte finden breite Anwendung in Luftkompressoren, Elektromotoren, Verteilerkästen, Wasserpumpen, Ölpumpen, zentralen Klimaanlagen, elektrischen Schaltschränken, Verteileranlagen usw. Spezifikationen: Zustand: 100 % neu. Hauptstromkreis: Nennspannung: 480 V AC. Hauptstromkreisverdrahtung: Isolierter Kupferdraht mit einem Querschnitt von 1,0 bis 2,5 mm². Ein einzelner Kupferdraht kann direkt in die Klemme eingeführt werden. Bei Verwendung eines Kabels muss eine Kabelschuhklemme für eine zuverlässige Verbindung angebracht werden. Hilfsstromkreis: Ein elektrisch untrennbarer Öffnerkontakt und ein elektrisch untrennbarer Schließerkontakt. Anwendungskategorie: AC15, DC1. Kontaktbelastbarkeit: 250 V AC 2,5 A, 30 V DC 1,5 A. Heizstrom: 5 A. Überspannungsschutzbereich: 2000 V - Überspannungsschutz: +15 %, Unterspannungsschutz: -15 %. Abmessungen: ca. 68 x 30 x 76 mm. Lieferumfang: 1 x Überspannungsschutz, 1 x Bedienungsanleitung. Hinweis: Da der Überspannungsschutz nur vor Spannung und Phasenfolge schützt, kann er an verschiedenen Motoren eingesetzt werden. Warnung: Dieses Produkt wird üblicherweise auf der Versorgungsseite eines Drehstromnetzes installiert und darf nicht auf der Ausgangsseite eines Frequenzumrichters installiert werden.
