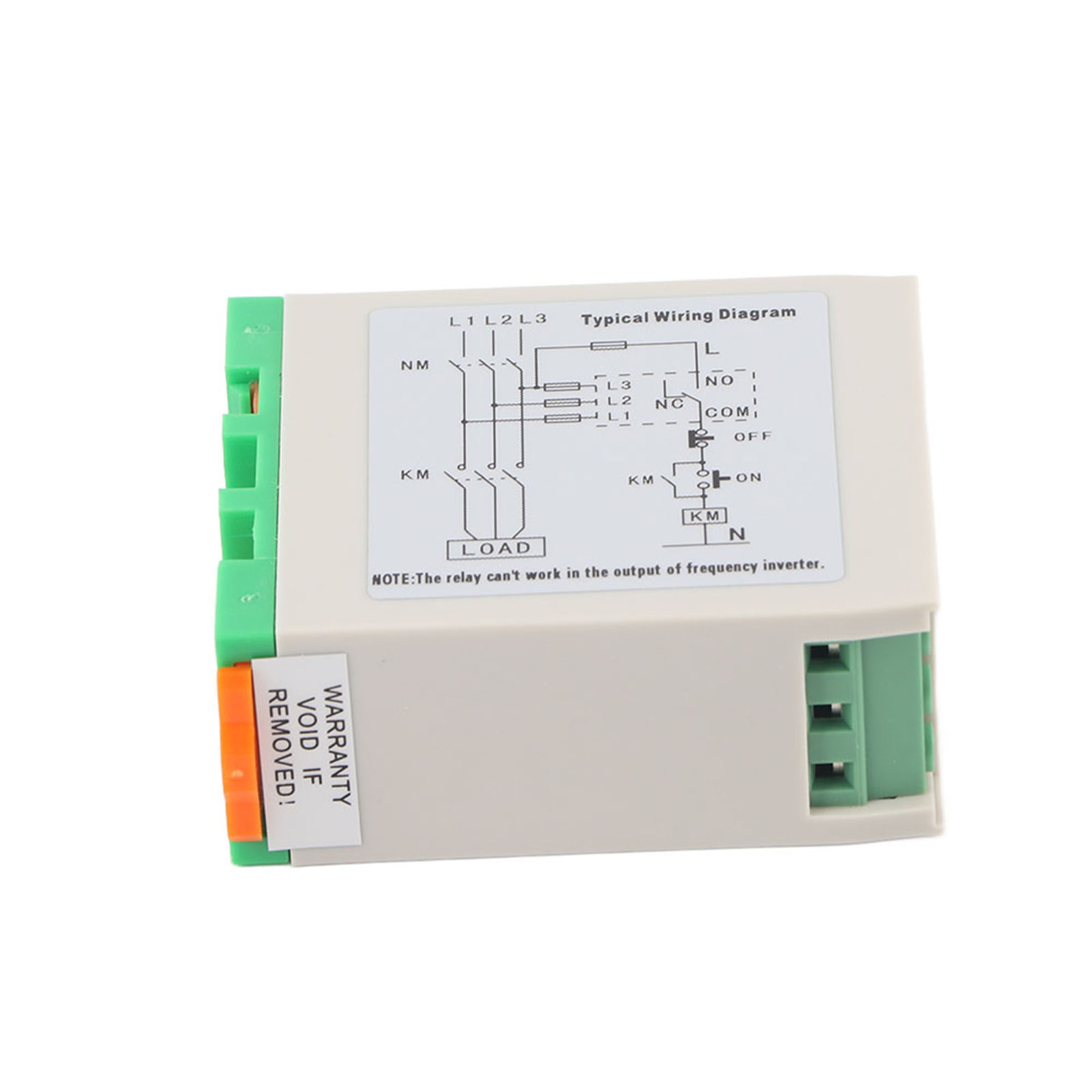

Dreiphasenschutz, Spannungsüberwachungsrelais, Unterspannungsphasenfolgeschutz

1. Fünf Indikatoren zeigen den Betriebszustand an: Normalbetrieb, Phasenausfall (dreiphasige Spannungsunsymmetrie), Phasenumkehr, Überspannung und Unterspannung. 2. Der Schutzschalter ist als Schienenbasis mit zwei Schraublöchern ausgeführt und kann entweder separat oder auf der HT35-Schiene montiert werden. 3. Der Phasenausfallschutz reagiert bei einem Phasenausfall der geschützten Leitung im Betriebs- oder Stillstandszustand mit einer Verzögerung von 2 Sekunden. 4. Der Phasenumkehrschutz verhindert eine falsche Phasenfolge der dreiphasigen Wechselstromleitungen L1, L2 und L3 und reagiert ebenfalls mit einer Verzögerung von 2 Sekunden. 5. Der Überspannungsschutz reagiert bei Überschreitung des eingestellten Spannungswerts mit einer Verzögerung von 3 bis 8 Sekunden und einer Wiederherstellungszeit von 6 bis 20 V AC. 2. Der Schutzschalter ist als Schienenfuß mit zwei Schraublöchern ausgeführt und kann entweder separat oder auf der HT35-Schiene montiert werden. 3. Der Phasenausfallschutz verhindert bei einem Phasenausfall im Betriebs- oder Stillstandszustand eine Fehlfunktion der geschützten Leitung. Die Reaktionszeit beträgt 2 Sekunden. 4. Der Verpolungsschutz verhindert eine falsche Phasenfolge der dreiphasigen Wechselstromphasen L1, L2 und L3. Die Reaktionszeit beträgt 2 Sekunden. 5. Der Spannungsunsymmetrieschutz verhindert, dass eine dreiphasige Spannungsunsymmetrie die sichere Funktion der Leitung beeinträchtigt. Bei einer dreiphasigen Unsymmetrie von mehr als 10 % (x100 %) erfolgt die Reaktionszeit 2 Sekunden. 6. Der Überspannungsschutz verhindert, dass die Spannung der geschützten Leitung den eingestellten Wert überschreitet. Die Reaktionszeit beträgt 3 bis 8 Sekunden, die Wiederherstellungszeit 6 bis 20 V AC. 7. Der Unterspannungsschutz verhindert, dass die Spannung der geschützten Leitung den eingestellten Wert unterschreitet. Die Reaktionszeit beträgt 3 bis 8 Sekunden, die Wiederherstellungszeit 3 bis 20 V AC. 8. Die Produkte finden breite Anwendung in Luftkompressoren, Elektromotoren, Verteilerkästen, Wasserpumpen, Ölpumpen, zentralen Klimaanlagen, Schaltschränken, Stromverteilerschränken usw. Spezifikation: Zustand: 100 % neu. Hauptstromkreis: Nennspannung: 480 V AC. Anschlussdrähte des Hauptstromkreises: Der isolierende Kupferdraht hat einen Querschnitt von 1,0–2,5 mm². Ein einzelner Kupferdraht kann direkt in die Klemme gesteckt werden; bei Verwendung eines Kabels muss eine Nadelklemme am Draht angebracht werden, um eine zuverlässige Verbindung zu gewährleisten. Hilfsstromkreis: Ein normalerweise offener und ein normalerweise geschlossener Kontakt, die elektrisch untrennbar sind. Anwendungskategorie: AC15, DC13. Kontaktkapazität: 250 V AC 2,5 A, 30 V DC 1,5 A. Konventioneller Heizstrom: 5 A. Spannungsschutzbereich: 2000 V - Überspannungsschutz +15 %, Unterspannungsschutz -15 %. Größe: Ca. 68 x 30 x 76 mm / 2,7 x 1,2 x 3 Zoll Packungsinhalt: 1 x Überspannungsschutz, 1 x Bedienungsanleitung Hinweis: Da der Überspannungsschutz nur vor Spannung und Phasenfolge schützt, kann er bei verschiedenen Motoren eingesetzt werden. Warnung: Dieses Produkt wird üblicherweise auf der Leistungsseite des Drehstromnetzes getestet und darf nicht auf der Ausgangsseite des Wechselstromnetzes installiert werden.
