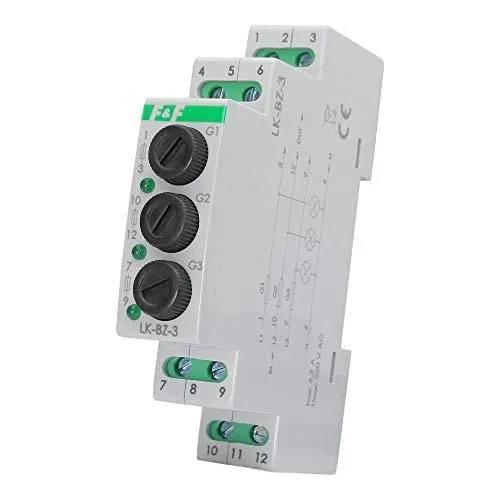

Dreiphasige Kontrollleuchte Mit Schutz (grün) Lk-bz-3g

Kontrollleuchte LK-BZ-3 G - 3 Phasen - LED grün - platzsparend - einfache Installation Die perfekte Lösung zur Überwachung von Spannungen in dreiphasigen Netzen Überblick über die Kontrollleuchte LK-BZ-3 G Die Kontrollleuchte LK-BZ-3 G von F&F ist speziell für die optische Signalisation von Spannungen in den einzelnen Phasen eines dreiphasigen Stromnetzes konzipiert. Diese innovative Lösung bietet nicht nur eine zuverlässige Anzeige des Spannungsstatus, sondern spart auch wertvollen Platz in Ihrem Schaltschrank. Technische Daten und Installation Die Kontrollleuchte LK-BZ-3 G überzeugt durch einfache Installation und praktische Technik. Hier sind die wichtigsten Spezifikationen zusammengefasst: Spannungsversorgung: 3 × 230 V + N Stromkontrolle: 3 × LED 5 mm Sicherung: Schmelzsicherung 5 × 20 mm Maximale Trennspannung: 250 V Maximaler Sicherungsstrom: 6,3 A LED-Farbe: 3 × grün Nennstrom: 1,7 mA (leuchtende Kontrollleuchte) Anschluss: Schraubklemmen 2,5 mm? Drehmoment: 0,4 Nm Leistungsaufnahme: 0,2 W/Fase Betriebstemperatur: -25 bis 50 °C Abmessungen: 1 Modul (18 mm) Montage: auf einer 35 mm Hutschiene Schutzart: IP20 Die Installation der Kontrollleuchte erfolgt einfach und schnell durch die folgenden Schritte: 1. Überprüfen Sie die Phasenreihenfolge. 2. Schalten Sie die Stromversorgung aus. 3. Montieren Sie das Gerät auf der Schiene im Schaltschrank. 4. Verbinden Sie den Schaltkreis gemäß dem Schaltplan. 5. Setzen Sie die Schmelzsicherungen in die Fassungen ein. 6. Schalten Sie die Stromversorgung wieder ein. Funktionsweise und Sicherheit Die Kontrollleuchte LK-BZ-3 G zeigt die Spannungspräsenz hinter der Sicherung durch das Leuchten der entsprechenden LED an, die in den Schaltkreis dieser Phase integriert ist. Bei einem Spannungsabfall oder einer durchgebrannten Schmelzsicherung bleibt die Kontrollleuchte dunkel und signalisiert somit einen Spannungsverlust. Diese Funktion sorgt für höchste Sicherheit und Zuverlässigkeit in Ihrem elektrischen System. Produktvorteile: Platzsparendes Design: Dank der integrierten Sicherungen benötigen Sie keinen zusätzlichen Modul zum Schutz, was Platz im Schaltschrank spart. Einfache Installation: Die Montage auf einer 35 mm Hutschiene und die einfache Verdrahtung machen die Installation zum Kinderspiel. Sichere Signalisation: Die grüne LED-Anzeige gewährleistet eine klare und sofortige Information über die Spannungsversorgung jeder Phase. Robuste Bauweise: Mit einer Betriebstemperatur von -25 bis 50 °C ist die Kontrollleuchte für den Einsatz in verschiedenen Umgebungen geeignet. Hohe Zuverlässigkeit: Die Schmelzsicherungen bieten zusätzlichen Schutz und erhöhen die Betriebssicherheit des gesamten Systems. Die besten Vorteile der Verwendung der Kontrollleuchte LK-BZ-3 G Die F&F Kontrollleuchte LK-BZ-3 G bietet Ihnen eine zuverlässige Signalisation von Spannungen in dreiphasigen Netzen und vereinfacht die Installation durch ihr platzsparendes Design. Genießen Sie Sicherheit und Effizienz in Ihren elektrischen Anlagen mit dieser innovativen Lösung.
