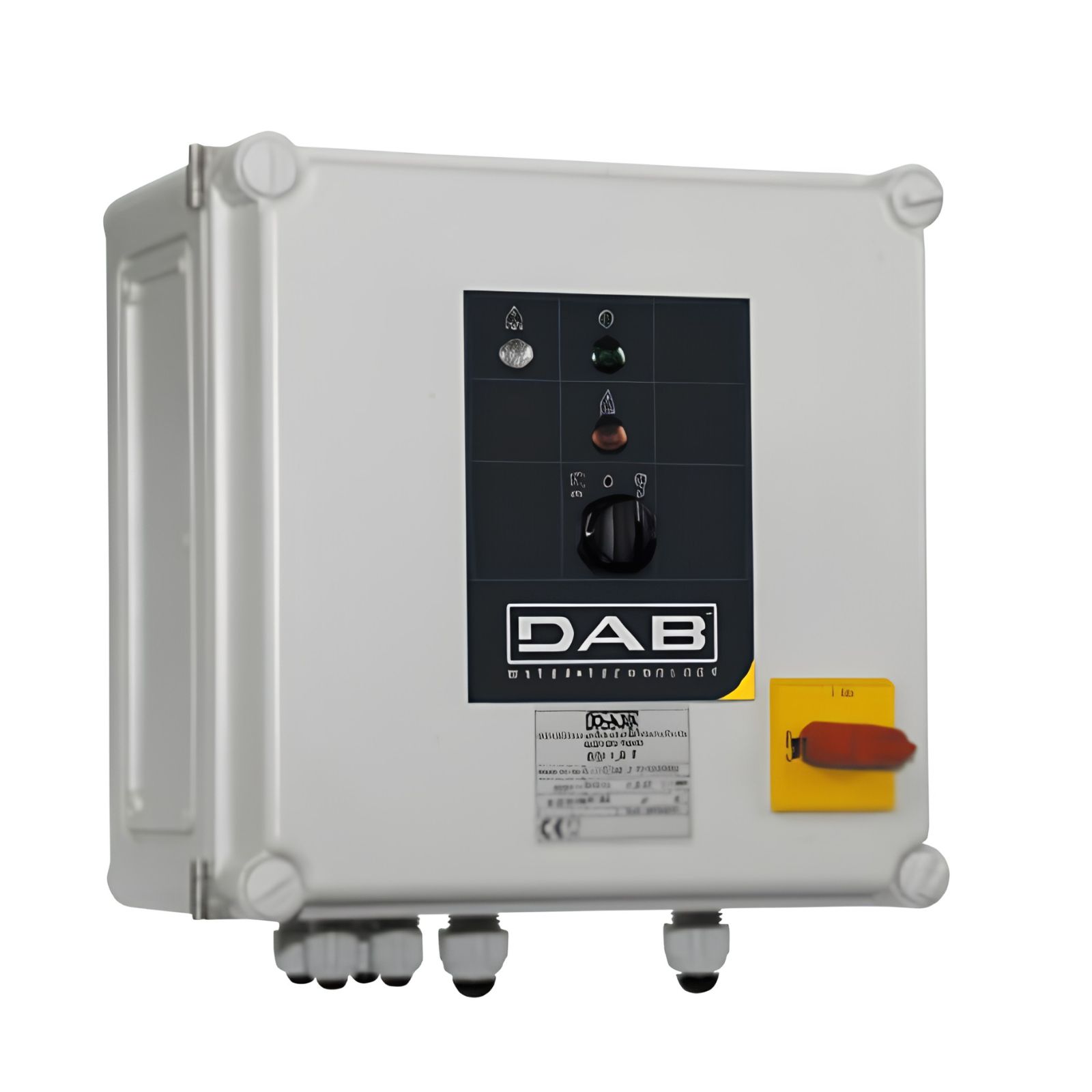

Dreiphasiger Elektromechanischer Steuer- Und Schutzschaltkasten, 400 V, Für 1 Pumpe, 14 A, Direktstart – Dab Ed8t

Der elektromechanische Schaltkasten DAB ED8T steuert und schützt eine dreiphasige Elektropumpe mit einer Versorgungsspannung von 3~400 V, 50 Hz, Direktstart und einem maximalen Strom von 14 A. Der Schaltkasten ist selbstschützend: Er schaltet bei Überlast und Kurzschluss ab und lässt sich manuell zurücksetzen; außerdem verarbeitet er das Übertemperatursignal, sofern der Motor damit ausgestattet ist. An der Vorderseite befinden sich der Wahlschalter „Manuell-0-Automatik“ sowie die Anzeigen für Spannungsvorhandensein, Pumpenbetrieb und ausgelösten Schutz; der mit einem Vorhängeschloss sicherbare Netztrennschalter sorgt für die Sicherheit des Geräts bei Wartungsarbeiten. Technische Daten: Typ: elektromechanischer Schutz- und Steuerschrank für Elektropumpen Maximale Anzahl der gesteuerten Pumpen: 1 Anlaufart: Direktstart Maximalstrom: 14 A Spannungsversorgung: 3~400 V, 50 Hz (dreiphasig) Schutzart: IP55 Maximale Umgebungstemperatur: 40 °C Gehäuse aus selbstverlöschendem Thermoplast mit Befestigungsbügeln Überlast- und Kurzschlussschutz mit manueller Rückstellung Lieferumfang: Trennschalter für die Versorgungsleitung mit abschließbarem Verriegelungsgriff Selbstgeschützter Transformator zur Versorgung externer Steuerungen Klemmen zum Anschluss der Elektropumpe und der Schwimmer oder Druckschalter Potentialfreie Klemmen zur Ansteuerung eines akustischen oder optischen Fernalarms Wahlschalter „Manuell-0-Automatik“ an der Vorderseite des Schaltschranks Anzeige bei Auslösung des Stromschutzes Anzeige „Pumpe in Betrieb“ Anzeige für vorhandene Spannung Vorteile: Selbstgeschützter Schaltschrank mit integriertem Überlast- und Kurzschlussschutz Manuelle Rückstellung: Die Pumpe läuft erst nach Überprüfung der Fehlerursache wieder an Mit einem Vorhängeschloss absperrbarer Trennschalter für sichere Arbeiten an der Anlage Manuelle oder automatische Steuerung, wählbar an der Vorderseite des Schaltschranks Potentialfreie Kontakte zur Fernalarmierung Schutzart IP55 für den Einbau in rauen Umgebungen Direktanlauf für eine einfache und unkomplizierte Steuerung des Motors Anwendungen: Steuerung und Schutz von Drehstrom-Elektropumpen in Hebe- und Entwässerungsanlagen, Pumpstationen, Druckbeaufschlagungs- und Wasserversorgungsanlagen sowie zur Wasserentnahme aus Brunnen, Becken und Behältern. Der Automatikbetrieb wird durch den Anschluss von Schwimmern oder Druckschaltern an die entsprechenden Klemmen erreicht, während der Wahlschalter an der Vorderseite des Schaltschranks die manuelle Steuerung für Tests und Wartungsarbeiten ermöglicht. Die einfachste Konfiguration der Baureihe: Direktsteuerung einer Elektropumpe, wobei alle Schutzvorrichtungen und Anzeigen bereits im Schaltschrank integriert sind. Der elektrische Anschluss muss von qualifiziertem Fachpersonal durchgeführt werden, wobei die Übereinstimmung zwischen der Motorleistungsaufnahme und dem Schutzstrom des Schaltschranks zu überprüfen ist.
