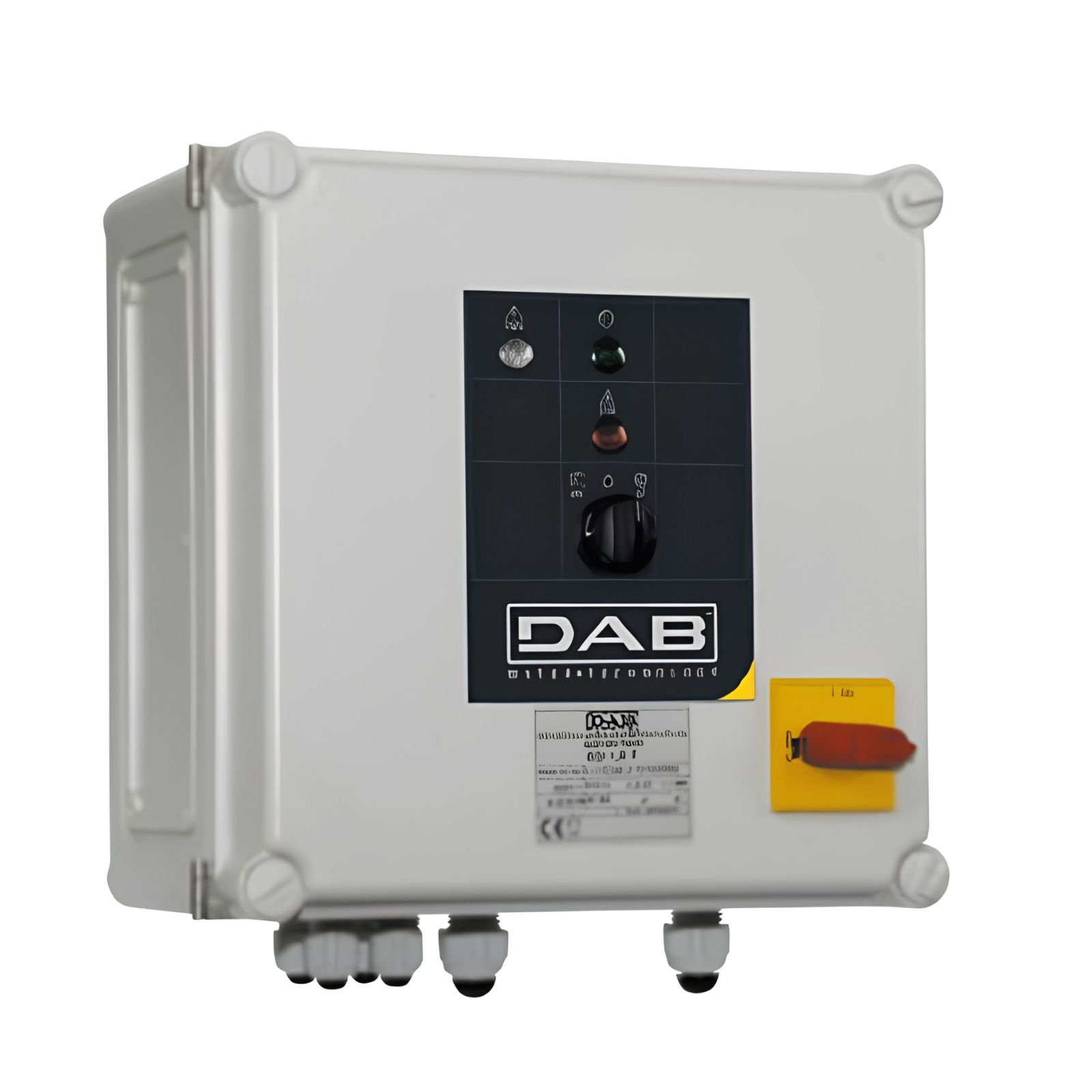

Dreiphasiger Elektromechanischer Steuer- Und Schutzschaltkasten, 400 V, Für 3 Pumpen, 14 A, Direktstart – Dab E3d22,5t

Der elektromechanische Schaltkasten DAB E3D22,5T steuert und schützt drei dreiphasige Elektropumpen mit einer Versorgungsspannung von 3~400 V, 50 Hz, Direktstart und einem maximalen Strom von 14 A. Der Schaltkasten ist selbstschützend: Er schaltet bei Überlast und Kurzschluss ab und lässt sich manuell zurücksetzen; außerdem verarbeitet er das Übertemperatursignal, sofern der Motor damit ausgestattet ist. An der Vorderseite befinden sich der Wahlschalter „Manuell-0-Automatik“ sowie die Anzeigen für Spannungsvorhandensein, laufende Pumpe und ausgelöste Schutzfunktion; der mit einem Vorhängeschloss sicherbare Netztrennschalter sorgt für die Sicherheit der Anlage während Wartungsarbeiten. Technische Daten: Typ: elektromechanischer Schutz- und Steuerschrank für Elektropumpen Maximale Anzahl der gesteuerten Pumpen: 3 Anlaufart: Direktstart Maximalstrom: 14 A Spannungsversorgung: 3~400 V, 50 Hz (dreiphasig) Schutzart: IP55 Maximale Umgebungstemperatur: 40 °C Gehäuse aus selbstverlöschendem Thermoplast mit Befestigungsbügeln Überlast- und Kurzschlussschutz mit manueller Rückstellung Lieferumfang: Trennschalter für die Versorgungsleitung mit abschließbarem Verriegelungsgriff Selbstgeschützter Transformator zur Versorgung externer Steuerungen Klemmen zum Anschluss der Elektropumpe und der Schwimmer oder Druckschalter Potentialfreie Klemmen zur Ansteuerung eines akustischen oder optischen Fernalarms Wahlschalter „Manuell-0-Automatik“ an der Vorderseite des Schaltschranks Anzeige bei Auslösung des Stromschutzes Anzeige „Pumpe in Betrieb“ Anzeige für vorhandene Spannung Vorteile: Selbstgeschützter Schaltschrank mit integriertem Überlast- und Kurzschlussschutz Manuelle Rückstellung: Die Pumpe läuft erst wieder an, nachdem die Ursache der Störung überprüft wurde Mit einem Vorhängeschloss absperrbarer Trennschalter für sichere Arbeiten an der Anlage Manuelle oder automatische Steuerung, wählbar an der Vorderseite des Schaltschranks Potentialfreie Kontakte zur Fernalarmierung Schutzart IP55 für den Einbau in rauen Umgebungen Direktstart für eine einfache und unkomplizierte Steuerung des Motors Zentrale Steuerung von drei Elektropumpen in einem einzigen Schaltschrank Anwendungen: Steuerung und Schutz von Drehstrom-Elektropumpen in Hebe- und Entwässerungsanlagen, Pumpstationen, Druckbeaufschlagungs- und Wasserversorgungsanlagen sowie zur Wasserentnahme aus Brunnen, Becken und Behältern. Der Automatikbetrieb wird durch den Anschluss von Schwimmern oder Druckschaltern an die entsprechenden Klemmen erreicht, während der Wahlschalter an der Vorderseite des Schaltschranks die manuelle Steuerung für Tests und Wartungsarbeiten ermöglicht. Die 3 Ausgänge ermöglichen die Steuerung von drei Elektropumpen in derselben Anlage, wobei die erforderliche Fördermenge auf mehrere Einheiten verteilt wird. Drei Ausgänge mit Direktstart für Anlagen, bei denen die Fördermenge auf mehrere Einheiten verteilt ist und die Steuerungslogik einfach bleibt. Der elektrische Anschluss muss von qualifiziertem Fachpersonal durchgeführt werden, wobei die Übereinstimmung zwischen der Motorleistungsaufnahme und dem Schutzstrom des Schaltschranks zu überprüfen ist.
