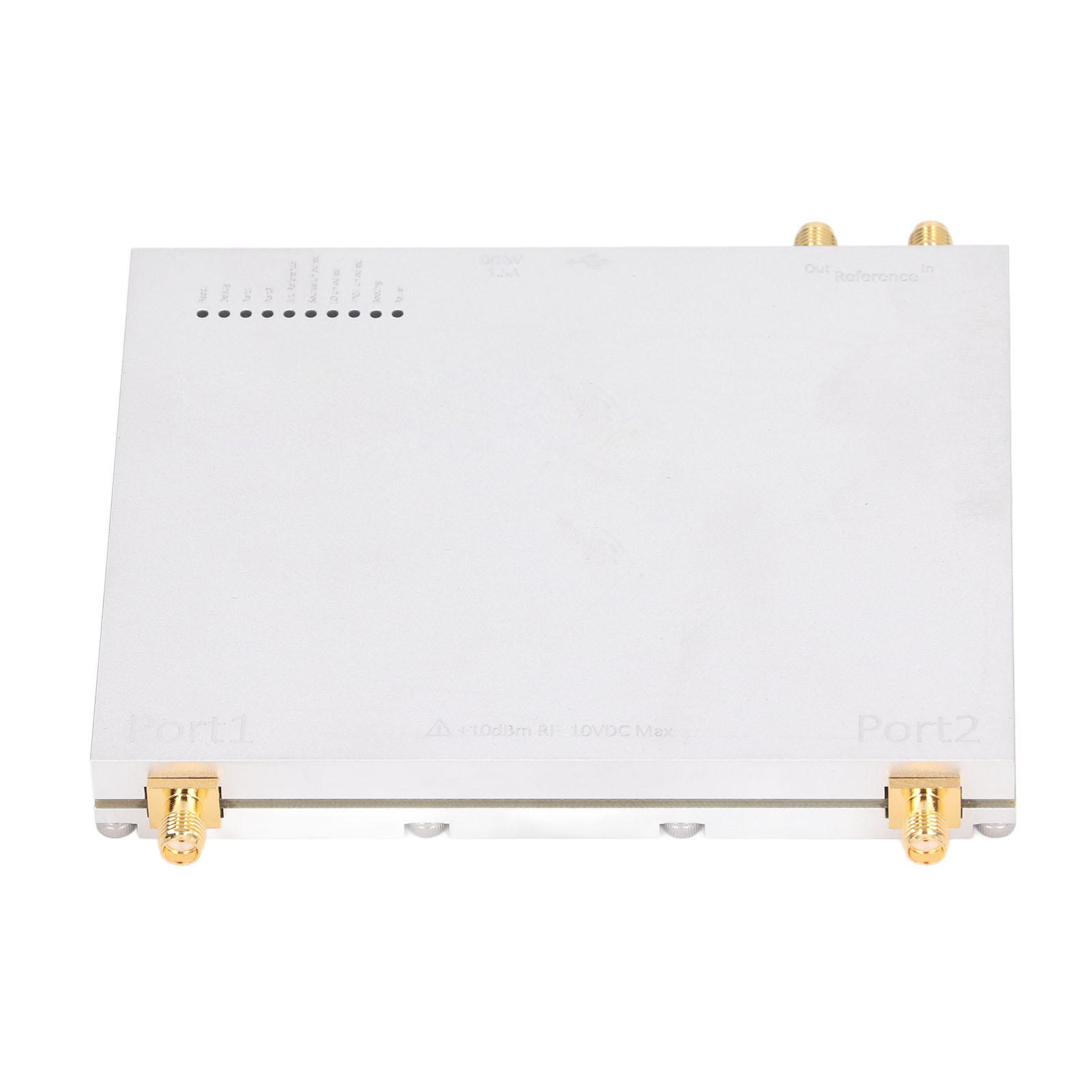

Dual-port-vektornetzwerkanalysator, Antennenmessung, Sma 50ω-schnittstelle, 100 Khz–6 Ghz, Professioneller Frequenztester

Willkommen in unserem Shop! Entdecken Sie unseren professionellen Vektornetzwerkanalysator (VNA), entwickelt für Funkamateure und anspruchsvolle Labore. Dieses kompakte und robuste Gerät bietet höchste Leistung und ist ideal zum Testen und Charakterisieren von HF-Komponenten. **Detaillierte technische Spezifikationen:** - **Extrem breiter Frequenzbereich:** Von 100 kHz bis 6 GHz (erweiterbar auf bis zu 9 GHz in der Praxis). 6-lagiges PCB-Design mit optimierter S12-Port-Isolation und Hochfrequenzanpassung. Richtwirkung der S11- und S22-Ports von über 10 dB, dynamische Performance von S12/S21 über 40 dB. - **Volle Funktionalität:** 2-Port-Vektornetzwerkanalysator mit USB-Anschluss. Drei Analog-Digital-Wandler (ADCs) erfassen gleichzeitig Daten, die von einem FPGA verarbeitet werden. Scannt über 10.000 Punkte in weniger als einer Sekunde für vollständige Dual-Port-Messungen – perfekt für DIY-Funkprojekte. **Vollständige S-Parameter:** Misst die Parameter S11, S21, S12 und S2. Das Quellsignal wird erzeugt und abwechselnd an die HF-Anschlüsse angelegt. Die Eingangssignale beider Anschlüsse werden gemessen, um alle vier S-Parameter zu ermitteln. **Spektralanalyse:** Die Hardwarearchitektur ermöglicht eine grundlegende Zweikanal-Spektralanalyse mit CW-Signalausgang für einfache Messungen. **Firmware-Update:** Extrem rauscharmes Design, 16-Bit-ADC und CNC-gefrästes, abgeschirmtes Aluminiumgehäuse. Effektive Dynamik bis zu 100 dB. Firmware-Update möglich (Firmware und FPGA-Konfiguration können ohne Stromunterbrechung geladen werden). **Technische Daten:** - Typ: Vektornetzwerkanalysator - Material: Aluminiumlegierung - Impedanz: 50 Ω - Testanschluss: SMA-Buchse - Testanschlüsse: 2 - Frequenzbereich: 100 kHz bis 6 GHz - Frequenzgenauigkeit: 95 dB bei 3 GHz; > 50 dB bei 6 GHz - Gemessene Parameter: S11, S21, S12, S22 - Reflexionsrichtung: > 40 dB (nach Kalibrierung) - Ausgangsleistung: -40 bis 0 dBm - Stromversorgung: DC 5 V, 1,5 A (über USB oder 3,5-mm-Anschluss) - Leistungsaufnahme: ca. 7 W - Schnittstelle: USB Typ-C - Unterstützte Betriebssysteme: Windows, Linux, OS X (nur 64-Bit-Software) - Externer Referenzeingang: SMA-Buchse; 10 MHz - Externer Referenzausgang: SMA-Buchse; 10 MHz oder 100 MHz - Zusätzliche Messoptionen: Einfache Spektralanalyse (keine Spiegelfrequenzunterdrückung, langsame Geschwindigkeit) - Signalgenerator: Nicht präzise kalibriert **Lieferumfang:** 1 x Analysator 1 x USB-Typ-C-Datenkabel 1 x USB-auf-3,5-mm-Stromkabel 2 x SMA-SS405-Testkabel, 30 cm 1 x SMA-Stecker-Kalibrierstück (offen) 1 x SMA-Stecker-Kalibrierstück (kurzgeschlossen) 2 x SMA-Stecker-Kalibrierstücke (Last) 2 x SMA-Stecker-auf-Stecker-Steckverbinder 2 x SMA-Buchse-auf-Buchse-Steckverbinder 1 x 10-dB-Adapter 1 x Benutzerhandbuch 4 x Stützpads
