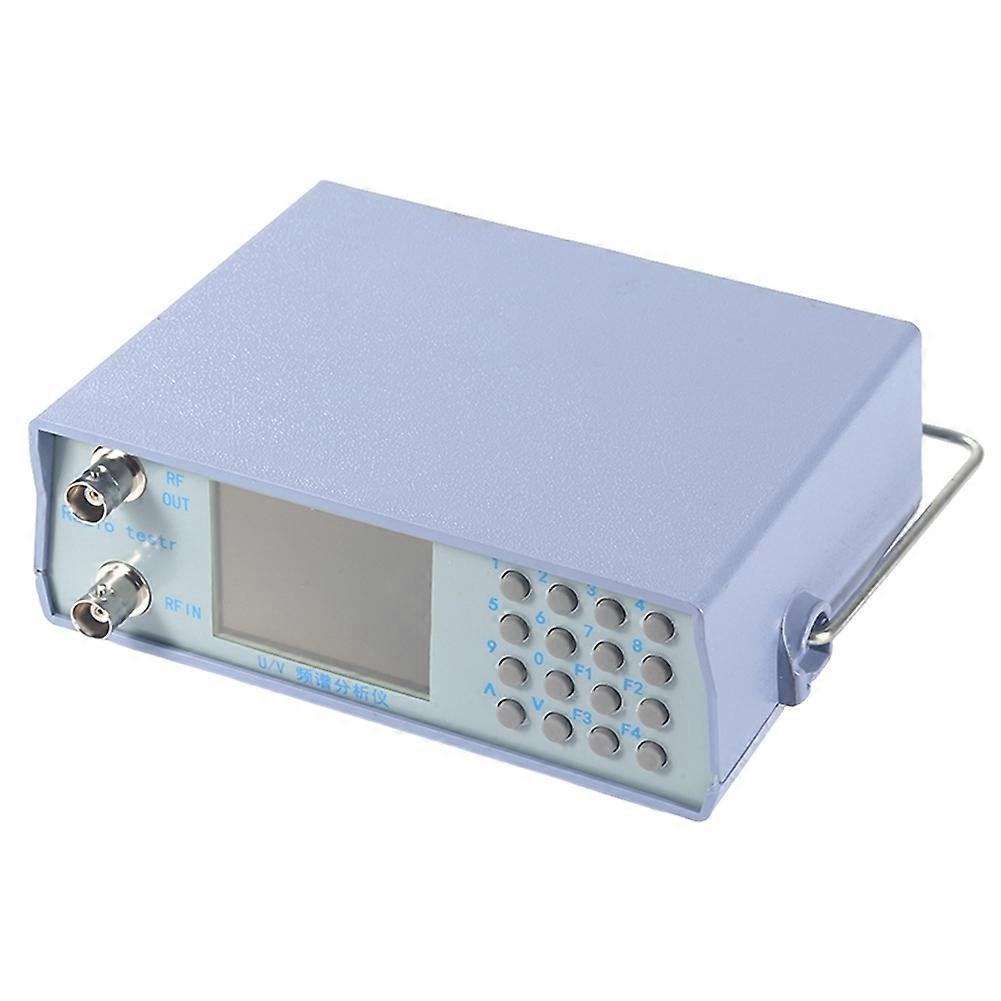

Dualband-uv/v-duplexer-spektrumanalysator Mit Tracking-quelle, Dualband-vhf-spektrumanalysator, Tragbarer Spektrumanalysator

Der Spektrummodus wird in der oberen rechten Ecke des Spektrums angezeigt, der Trackingmodus entspricht dem Spektrum- und Trackingmodus. Die erste Zeile zeigt die Mittenfrequenz und ihre Leistung an; die zweite Zeile erfasst die höchste oder niedrigste Frequenz bzw. die angegebene Frequenz und Leistung (sie zeigt die Erfassung des stärksten Signals im Erfassungsmodus und des schwächsten Signals im Erfassungs- und Erfassungsmodus, „Duplexer-Schritt anpassen“). Die dritte Zeile zeigt den Frequenzbereich (Addition und Subtraktion der Mittenfrequenz) und die Frequenzschrittweite an. F1: Bewegen Sie den Cursor, um die Mittenfrequenz, den Frequenzbereich oder die Schrittweite auszuwählen (im Spektrum- und Trackingmodus gedrückt halten); F2: Zurück. Der Cursor zeigt die Mittenfrequenz an: Geben Sie diese direkt über die Zifferntasten ein oder passen Sie die Frequenz schrittweise mit den Auf- und Ab-Tasten (F3 und F4) für eine Genauigkeit von 1 m an. Der Cursor zeigt den Frequenzbereich an: Der Wert liegt im positiven und negativen Bereich der Mittenfrequenz. Beispielsweise entspricht 0128000 einem Bereich von ±12,8 m bzw. 25,6 Metern. Geben Sie den Wert direkt über die Zifferntasten ein und verwenden Sie die Pfeiltasten, um den Bereich zu vergrößern oder zu verkleinern. Der Cursor zeigt die Schrittweite an: Geben Sie den Wert direkt über die Zifferntasten ein oder verwenden Sie die Pfeiltasten, um ihn anzupassen. Innerhalb des 5-kHz-Scanbereichs wird eine leichte Anpassung vorgenommen, um die Rastergröße zu berücksichtigen. 1. Frequenzbereich: 136–173 MHz / 400–470 MHz 2. Spektraler Dynamikbereich: -127 dBm bis 0 dBm 3. Auflösung: 1 dB 4. Ausgangsleistung der Tracking-Quelle: ≈ -38 dBm 5. Schnittstelle: BNC 6. Stromversorgung: Extern DC 8–12 V Benötigtes Material: ABS Farbe: Siehe Abbildung Packungsinhalt: 1 x Duplexer-Analysator Hinweis: Aussehen, Farbe und Aufdruck können von Charge zu Charge variieren, ohne die Verwendung zu beeinträchtigen. Nur der oben genannte Packungsinhalt ist enthalten. Hinweis: Die Farbe des Artikels auf dem Bild kann aufgrund von Reflexionen und Ihren Monitoreinstellungen geringfügig vom tatsächlichen Artikel abweichen.
