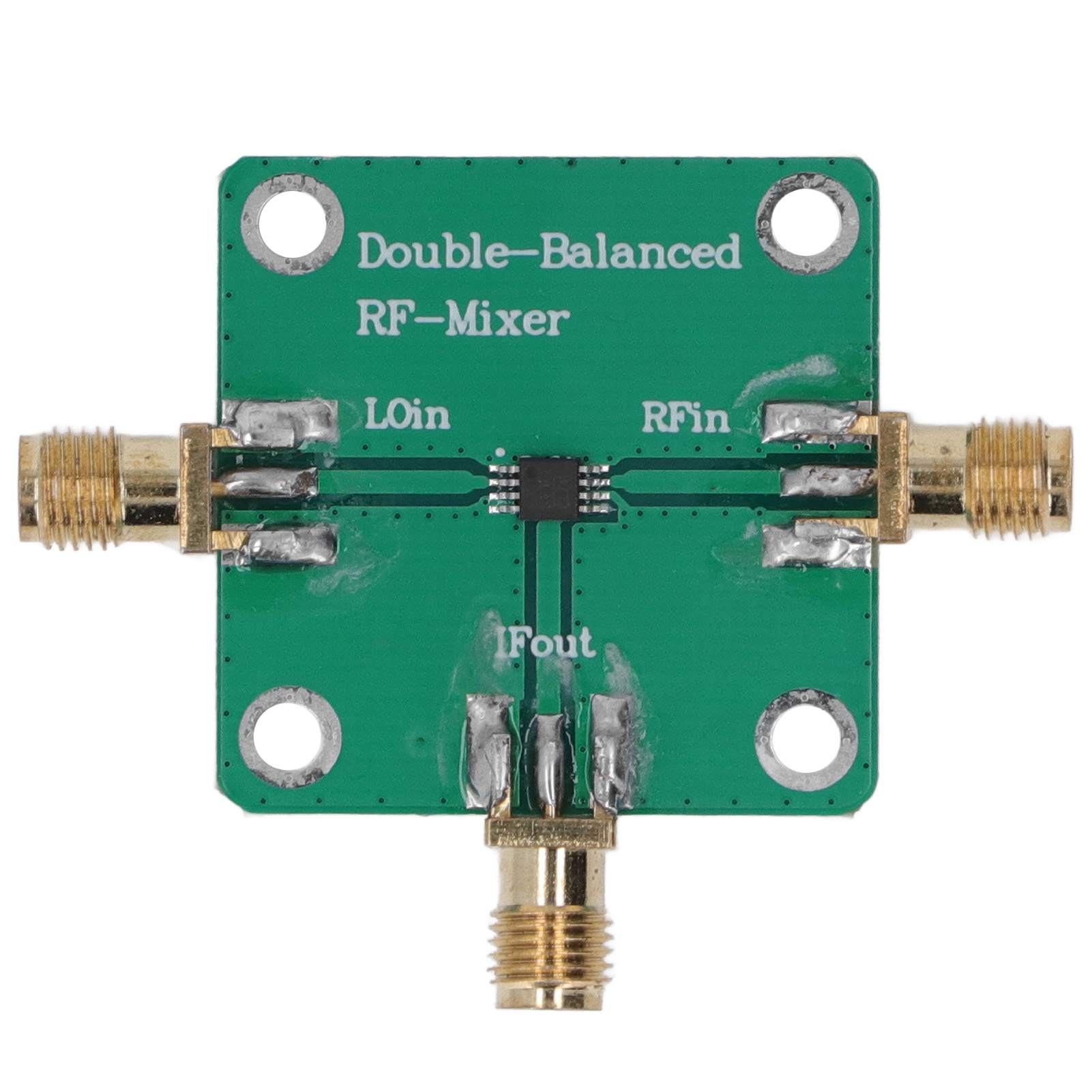

Dualer Symmetrischer Mikrowellen-hf-mischer, Frequenzumsetzermodul, Gute Isolierung, Leiterplatte

Willkommen in unserem Shop! Dieses doppelt symmetrische Mischermodul wurde entwickelt, um hohe Leistung und Zuverlässigkeit in Ihren HF-Anwendungen zu bieten. Hier sind die detaillierten Eigenschaften: - **Differenzschaltung:** Die beiden Frequenzeingänge werden an eine Differenzschaltung angelegt, wodurch sichergestellt wird, dass weder das Eingangs- noch das Ausgangssignal sichtbar ist und somit Störungen reduziert werden. - **Doppelt symmetrisch:** Dieses Modul ist komplexer als unsymmetrische oder einfach symmetrische Mischer, bietet jedoch eine überlegene Stabilität und benötigt höhere Treiberpegel für einen optimalen Betrieb. - **Hervorragende Isolation:** Die effektive Isolation zwischen den HF- und ZF-Eingängen vom LO-Eingang (typischerweise 40 dB LO zu HF, 35 dB LO zu ZF) minimiert die Anforderungen an den ZF-Filter. - **Hohe Leistung:** HF-Eingang von 1,5 bis 4,5 GHz, ZF-Ausgang von DC bis 1,5 GHz mit einer Umwandlungsdämpfung von 8,5 dB, einem Rauschmaß von 8,5 dB (SSB) und geringen Störungen. - **Einfache Installation:** Kompakte Größe mit Standard-Befestigungslöchern für eine schnelle und saubere Installation Installation. **Technische Daten:** - Produkttyp: HF-Mischerplatine - Material: Leiterplatte - HF-Eingang: 1,5–4,5 GHz - ZF-Ausgang: DC–1,5 GHz - Umwandlungsdämpfung: 8,5 dB - Rauschzahl: 8,5 dB (SSB) - Lokaloszillator-Eingang: 13 dBm - Portisolation: LO zu HF: 40 dB (typisch), LO zu ZF: 35 dB (typisch) - Eingangs-Intercept-Punkt (IP3): 18 dBm - Eingangs-Kompressionspunkt (P1dB): 8 dBm **Lieferumfang:** - 1 x HF-Mischerplatine Dieses Produkt eignet sich ideal für Anwendungen, die eine präzise Frequenzumsetzung und robuste Isolation erfordern. Bestellen Sie jetzt und rüsten Sie Ihre HF-Systeme auf!
