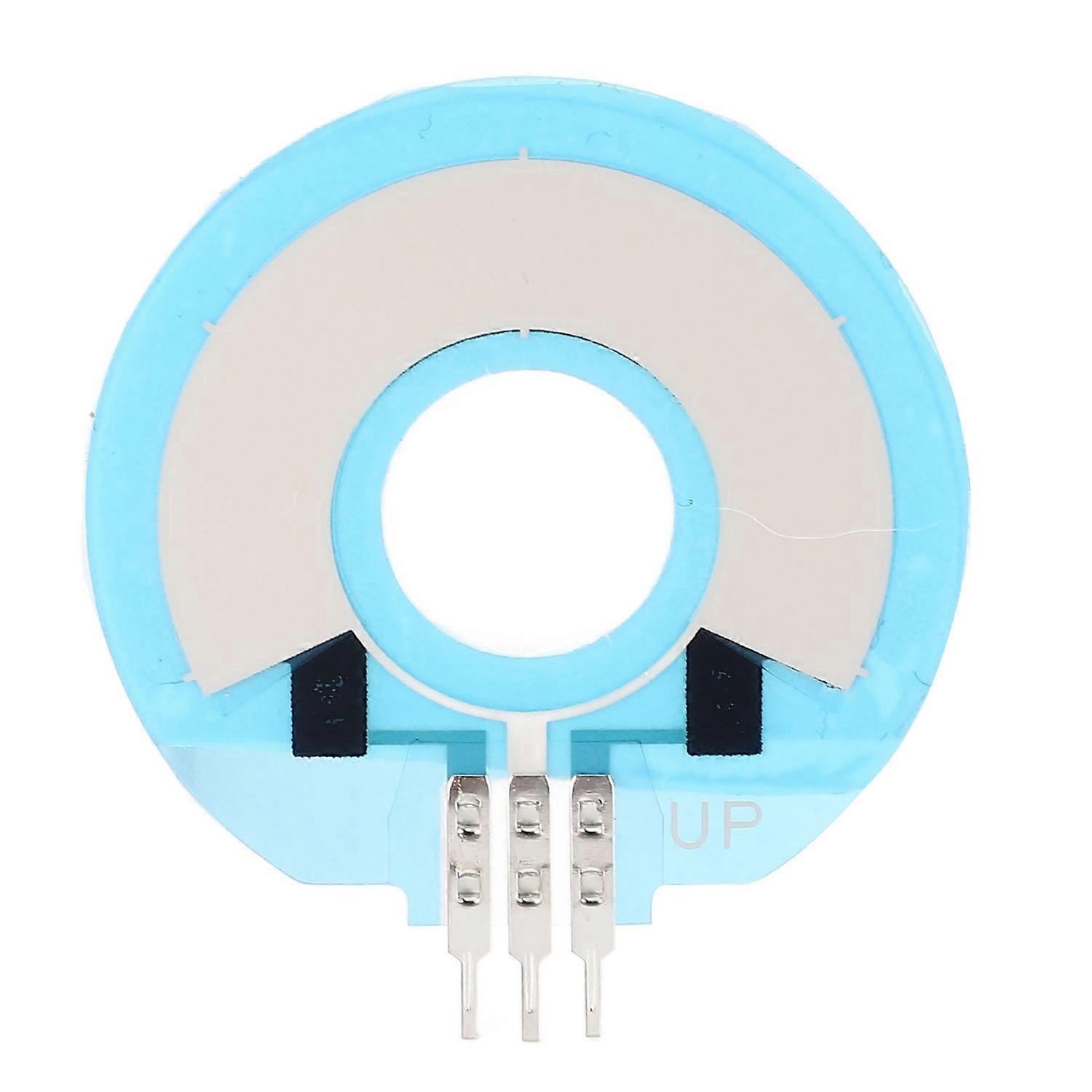

Dünnschicht-positionssensor Mit Hoher Empfindlichkeit, 160 Kω Impedanz, Resistiver Ring-druckpositionswandler

1. Dünnschicht-Positionssensor: Dies ist ein ringförmiger, resistiver Dünnschicht-Positionssensor. Verbinden Sie V0 mit Masse und V+ mit dem Pluspol der Stromversorgung. V1 ist die Ausgangsspannung des Sensors. 2. Funktionsprinzip: Ohne äußeren Druck ist V1 im Leerlauf und die Ausgangsspannung V1 beträgt 0 V. Bei Druckeinwirkung (20–50 g) wird der Sensor ausgelöst und gibt ein Spannungssignal an V1 aus. Bewegt sich die Position unter Druck von der linken zur rechten Seite des Sensors, steigt V1 linear von 0,2 V+ auf 0,8 V+. Nach Entlastung kehrt der Sensor in den Leerlaufzustand zurück und die Spannung V1 beträgt 0 V. 3. Hochwertige Materialien: Der Positionssensor besteht aus umweltfreundlicher Polyesterfolie, hochleitfähigem Material und Graphen-Drucksensormaterial. Die Rückseite ist mit doppelseitigem Klebeband versehen, was die Installation erleichtert. Die Metallanschlüsse können direkt verlötet werden und weisen eine gute Oxidationsbeständigkeit auf. 4. Produktvorteile: Der Dünnschicht-Positionssensor bietet eine hervorragende Positionserfassung mit Vorteilen wie schneller Reaktionszeit, langer Lebensdauer, stabiler Leistung, einfachem Schaltungsprinzip und komfortabler Anwendung. 5. Breites Anwendungsspektrum: Dieser Dünnschichtsensor mit einer Impedanz von 160 kΩ und hoher Empfindlichkeit eignet sich für diverse Positionserfassungsprojekte, z. B. Potentiometer, Gangschalter usw. Spezifikation: Produkttyp: Dünnschicht-Positionssensor; Material: Polyesterfolie, hochleitfähiges Material, Graphen-Drucksensor; Dicke: 0,45 mm; Typ: Folie; Auslösekraft: ca. 20–50 g; Empfohlener Druck: ca. Empfohlener Druckkopf: 20–200 g / 0,04–0,44 lb; Bogenförmiger Reed-Sensor, D3-Gummikugelkopf; Leitfähiger Kontaktwiderstand: unter 10 Ω; Betätigungsmodus: Reed-Sensor, Feder, Gewichtsblock; Unausgelöster Widerstand: Unendlich (V1–V0, V1–V+); Aktivierungszeit: unter 0,01 s; Betriebstemperatur: -20–65 °C; Lebensdauer: Über 1.000.000 Betätigungen (normaler, flexibler Druck); Anfangswiderstand: G; Typ: 160 kΩ; Reaktionszeit:
