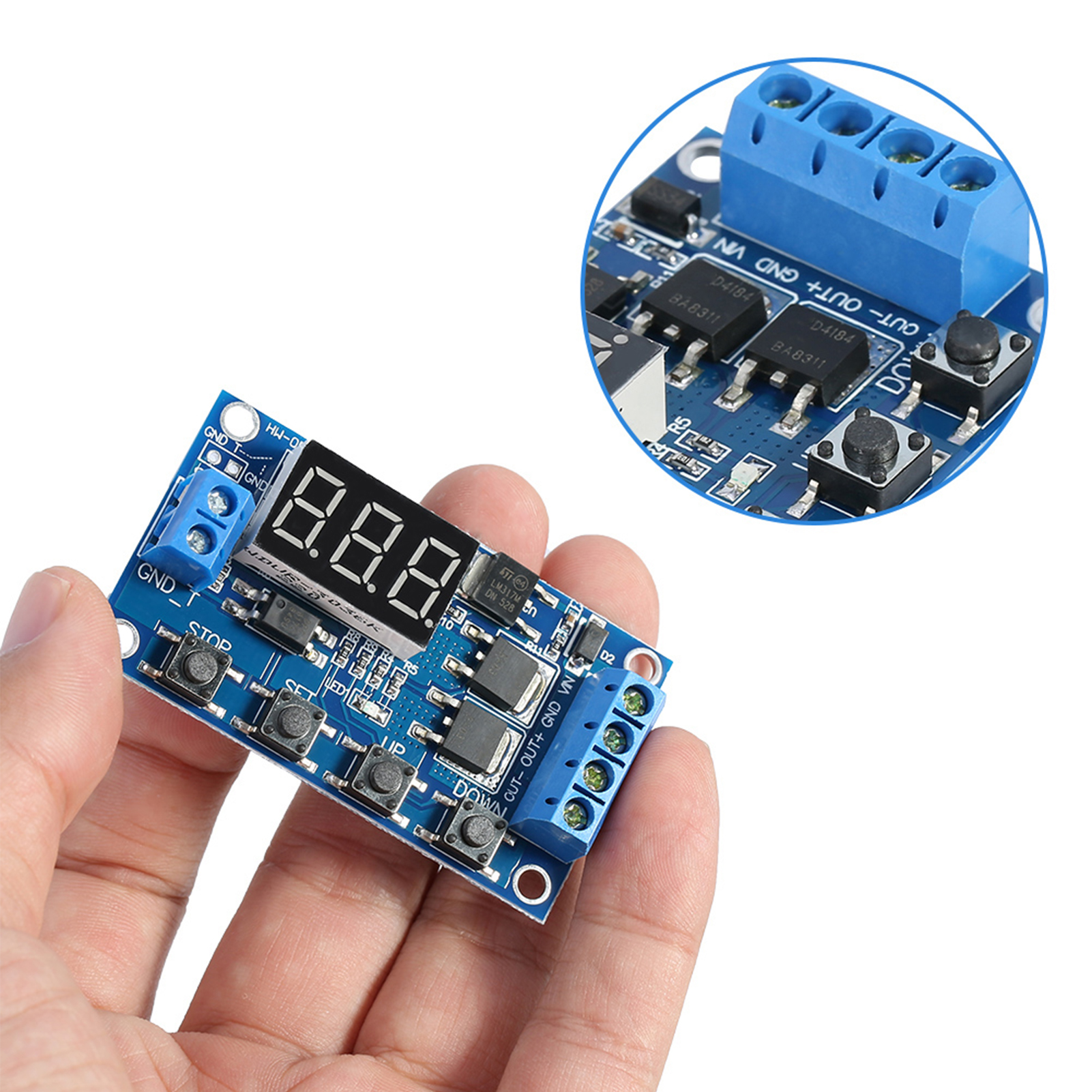

Durch Auslösen Eines Zyklischen Zeitschaltkreises Wird Das Relaismodul Durch Eine Dual-mosfet-steuerplatine Ersetzt (12 24v).

Willkommen in unserem Shop! Entdecken Sie unser Hochleistungs-Timing-Modul, das für schnelles und zuverlässiges Schalten entwickelt wurde. Dieses Modul eignet sich ideal für eine Vielzahl elektronischer Anwendungen und gewährleistet außergewöhnliche Effizienz und Langlebigkeit. **Hauptmerkmale:** - Schnelles, hochfrequentes Schalten mit unbegrenzter Anzahl von Ein-/Ausschaltzyklen. - Geräuscharmer Betrieb, frei von Funken und elektromagnetischen Störungen. - Längere Lebensdauer im Vergleich zu herkömmlichen elektromagnetischen Relaismodulen. - Aktiver Ausgang mit zwei parallelen MOSFETs für reduzierten Innenwiderstand, höheren Strom und robuste Leistung. Bei Raumtemperatur erreicht der Betriebsstrom 15 A und die Leistung bis zu 400 W und ist somit für die meisten Geräte geeignet. - Breiter Eingangsspannungsbereich von 5 V bis 36 V, ideal zur Steuerung von Gleichstrommotoren, Lampen, LED-Streifen, Mikropumpen, Magnetventilen usw. Sehr praktisch. - Not-Aus-Funktion („STOP“-Taste) und Verpolungsschutz. - Automatischer Schlafmodus: Wenn 5 Minuten lang keine Bedienung erfolgt, schaltet sich das Display aus; Es wird durch Drücken einer beliebigen Taste aktiviert. - Einstellbare, unabhängige OP-, CL- und LOP-Parameter, separat speicherbar. - Alle Einstellungen werden im Falle eines Stromausfalls automatisch gespeichert. **Technische Daten:** - Spannung: DC 5V~36V. - Triggersignal: Hochspannungspegel (3,0V~24V). Signalmasse und Systemmasse sind getrennt, um die Störfestigkeit zu verbessern (sie können bei Bedarf verbunden werden). - Ausgangsleistung: DC 5V~36V; Bei Raumtemperatur 15 A Dauerstrom, 400 W Leistung. Mit verbesserter Wärmeableitung kann der Strom 30 A erreichen. - Standby-Strom: 20 mA. - Betriebsstrom: 50 mA. - Betriebstemperatur: -40 °C bis 85 °C. - Zeitverzögerungsbereich: 0,1 Sekunden bis 999 Minuten. - Abmessungen: 60 × 34 × 12 mm / 2,36 × 1,33 × 0,47 Zoll. **Bedienungsanleitung:** - **Betriebsarten:** - P1: Auslösung, das Relais ist für die Zeit "OP" aktiv und schaltet sich dann ab. Untermodi: P1.1 (zusätzlicher Trigger wird ignoriert), P1.2 (zusätzlicher Trigger setzt den Zähler zurück), P1.3 (zusätzlicher Trigger schaltet das Relais ab und stoppt den Zähler). - P-2: Trigger, das Relais ist während „CL“ inaktiv, dann während „OP“ aktiv und schaltet anschließend ab. - P3.1: Trigger, das Relais aktiviert sich nach „OP“, schaltet nach „CL“ ab, der Zyklus wiederholt sich; ein weiterer Trigger schaltet das Relais ab und stoppt den Zyklus. Anzahl der Zyklen („LOP“) einstellbar. - P3.2: Kein Trigger nach dem Einschalten, kontinuierlicher Zyklus „OP“/„CL“; Anzahl der Zyklen („LOP“) einstellbar. - P-4: Haltefunktion. Wenn ein Signal anliegt, wird der Zähler zurückgesetzt und das Relais bleibt aktiv; wenn das Signal nach der „OP“-Zeit verschwindet, schaltet das Relais ab. Ein weiteres Signal während des Countdowns setzt diesen zurück. - **Einstellen des Timerbereichs:** Nach Auswahl des Modus drücken Sie „STOP“, um den Bereich auszuwählen: letzte Dezimalstelle leuchtet (1 bis 999 Sekunden), vorletzte Stelle leuchtet (0,1 bis 99,9 Sekunden) oder alle Stellen leuchten (1 bis 999 Minuten). Beispiel: Für 3,2 Sekunden aktivieren Sie die vorletzte Stelle und zeigen 03.2 an. - **Parameterbeschreibung:** „OP“ (aktive Zeit), „CL“ (inaktive Zeit), „LOP“ (Anzahl der Zyklen, 1–999, „---“ = Endlosschleife). Diese Parameter gelten für alle Modi. Drücken Sie auf der Hauptoberfläche (Anzeige 000) „SET“, um die aktuellen Werte anzuzeigen. - **Einstellen der Parameter:** 1. Wählen Sie den gewünschten Modus. 2. Schalten Sie das Gerät ein und halten Sie die Taste „SET“ 2 Sekunden lang gedrückt, um die Modusauswahl aufzurufen. Wählen Sie anschließend mit „AUF“/„AB“. 3. Drücken Sie „SET“, um die einzelnen Parameter (blinkende Anzeige) einzustellen. Passen Sie die Werte anschließend mit „AUF“/„AB“ an und drücken Sie abschließend „STOP“, um den gewünschten Bereich auszuwählen. 4. Halten Sie die Taste „SET“ 2 Sekunden lang gedrückt, um die Einstellungen zu speichern und zur Benutzeroberfläche zurückzukehren. - **Relaismodus:** „EIN“ aktiviert die Leitung während des Betriebs; „AUS“ deaktiviert die Leitung (Not-Aus). Drücken Sie auf der Hauptschnittstelle „STOP“, um umzuschalten. - **Standby-Modus:** „CP“ (Standby nach 5 Minuten) oder „Od“ (Daueranzeige). Halten Sie „STOP“ 2 Sekunden lang gedrückt, um umzuschalten. **Wichtige Hinweise:** 1. Der Ausgang ist aktiv; die Ausgangsspannung entspricht der Eingangsspannung. 2. „DC +“ und „Last +“ sind intern verbunden, „DC -“ und „Last -“ dürfen jedoch nicht kurzgeschlossen werden, da die Last sonst nicht gesteuert werden kann. **Lieferumfang:** 1 x Timermodul (Schalter)
