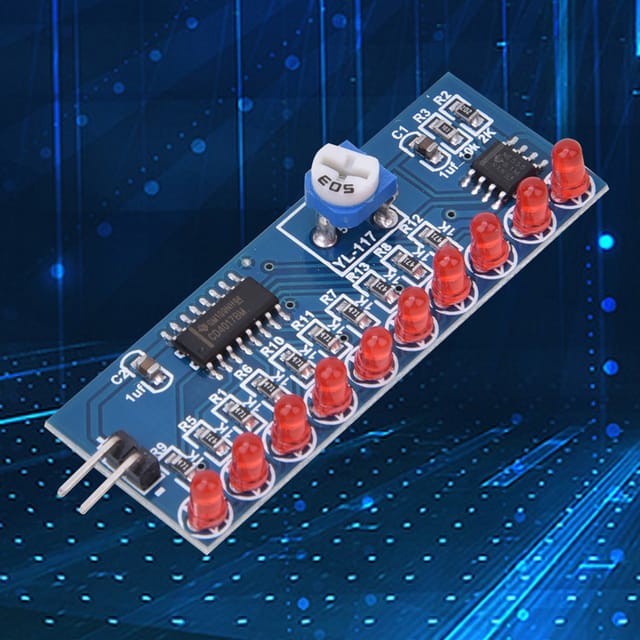

Dynamisches Beleuchtungsset Ne555+cd4017 (2 Stück) Zu Verkaufen

Willkommen in unserem Shop! Dieses Wasserlichtmodul besteht hauptsächlich aus einer Takterzeugungsschaltung und einer Dezimalzählerschaltung. Es verwendet einen selbsterregenden Multivibrator mit dem NE555 als Kernstück. Das Netzteil lädt den Kondensator C1 über die Widerstände R2, R3 und R4 auf. Zu Beginn des Ladevorgangs von C1 ist Pin 2 des NE555 noch auf niedrigem Pegel, sodass der Ausgangspin 3 auf hohem Pegel liegt. Sobald das Netzteil über R2, R3 und R4 auf 2/3 seiner Versorgungsspannung geladen ist, wechselt der Pegel an Ausgangspin 3 von hoch auf niedrig, und die interne Entladeröhre des NE555 aktiviert sich. Kondensator C1 entlädt sich über Pin 7 von R4, R3 und dem NE555. Solange die Spannung an C1 nicht unter 1/3 der Versorgungsspannung fällt, wechselt der Pegel an Pin 3 des NE555 von niedrig auf hoch. C1 wird dann erneut geladen, und dieser Zyklus bildet eine Schwingung. Die Ladezeit beträgt 0,695 (R2+R3+R4) C1, die Entladezeit 0,695 (R4+R3) C1. Mit R4 lässt sich die Ausgangsfrequenz des Oszillators einstellen. Das Taktsignal des NE555 wird kontinuierlich an Pin 14 des CD4017 angelegt. Zehn LEDs sind an die zehn Ausgänge des CD4017 angeschlossen. Wenn die zehn Ausgänge des CD4017 aufgrund des Taktsignals abwechselnd auf High-Pegel gesetzt werden, leuchten die LEDs D1 bis D10 nacheinander auf und erzeugen so einen Wassereffekt. Passen Sie R4 an, um die Scrollgeschwindigkeit der LED zu regulieren. Spezifikationen: Artikeltyp: Wasserleuchte Spannung: 2,5–14,5 V Größe: 5,4 x 2,1 cm / 2,13 x 0,83 Zoll Dicke: 1,6 mm Lieferumfang: 2 x Modul
