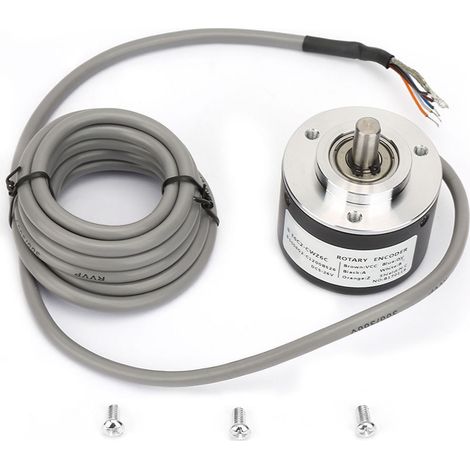

E6c2-cwz6c 50mm Allzweck-inkremental-drehgeber (1024 Impulse/umdrehung)

Willkommen in unserem Shop! Entdecken Sie unseren hochwertigen Inkremental-Drehgeber mit 50 mm Außendurchmesser. Dieses Gerät ist mit speziellen ASICs ausgestattet, die für außergewöhnliche Zuverlässigkeit, lange Lebensdauer und hervorragende Störfestigkeit sorgen. Seine Edelstahlwelle gewährleistet höchste Stabilität und Schutz, während das robuste Metallgehäuse bemerkenswerte Stoßfestigkeit bietet. Kompakt, leicht und ergonomisch gestaltet, ist er besonders einfach zu installieren. Es ist mit einem integrierten Schutz gegen Kurzschlüsse und Verpolung ausgestattet. **Hauptmerkmale:** - **Modell:** E6C2-CWZ6C - **Materialien:** Gehäuse aus Bleilegierung, Aluminiumkörper. - **Eingangsspannung:** DC 5 bis 26 V (Open-Collector-Ausgang). - **Ausgangsmodi:** Spannungsausgang, Open Collector, komplementär, Gegentakt, Langleitung, Differenzial, Gabel. - **Ausgangsphasen:** A, B, Z. - **Durchmesser der Druckwelle:** 8 mm. - **Standardkabellänge:** 2 m. - **Auflösung (Impulse/Umdrehung):** Verfügbare Optionen: 100, 200, 300, 360, 400, 500, 600 1000, 1024, 1200, 2000, 2500, 3600, 5000. **Verdrahtung:** - Braunes Kabel: DC 5-26 V (positiv) - Blaues Kabel: 0 V (negativ) - Schwarzes Kabel: Phase A - Weißes Kabel: Phase B - Oranges Kabel: Phase Z - Geschirmtes Kabel: NC (Erdung) **Detaillierte technische Spezifikationen:** - Phasenverschiebung zwischen den Ausgängen A und B: 90° ±45°. - Ausgangskonfiguration: NPN Open Collector. - Ausgangskapazität: Max. angelegte Spannung 30 V DC; max. Synchronstrom 35 mA; max. Restspannung 0,4 V. - Maximaler Frequenzgang: 100 kHz. - Anstiegs-/Abfallzeit des Ausgangssignals: max. 1 µs. - Anlaufdrehmoment: max. 0,9 mN·m. - Trägheitsmoment: max. 1 x 10⁻⁶ kg·m². - Zulässige axiale Belastung: 50 N. - Zulässige radiale Belastung: 30 N. - Maximale Drehzahl: 6000 U/min. - Betriebstemperaturbereich: -10 bis 70 °C. - Lagertemperaturbereich: -25 bis 85 °C. - Umgebungsfeuchtigkeit (Betrieb/Lagerung): 35 % bis 85 % (nicht kondensierend). - Isolationswiderstand: 20 MΩ min. - Durchschlagsfestigkeit: 500 V AC für 1 Minute. - Vibrationsfestigkeit: 10–500 Hz, 2 mm oder 150 m/s². - Stoßfestigkeit: 1000 m/s². **Lieferumfang:** - 1 x Encoder - 3 x Befestigungsschrauben - 1 x Bedienungsanleitung
