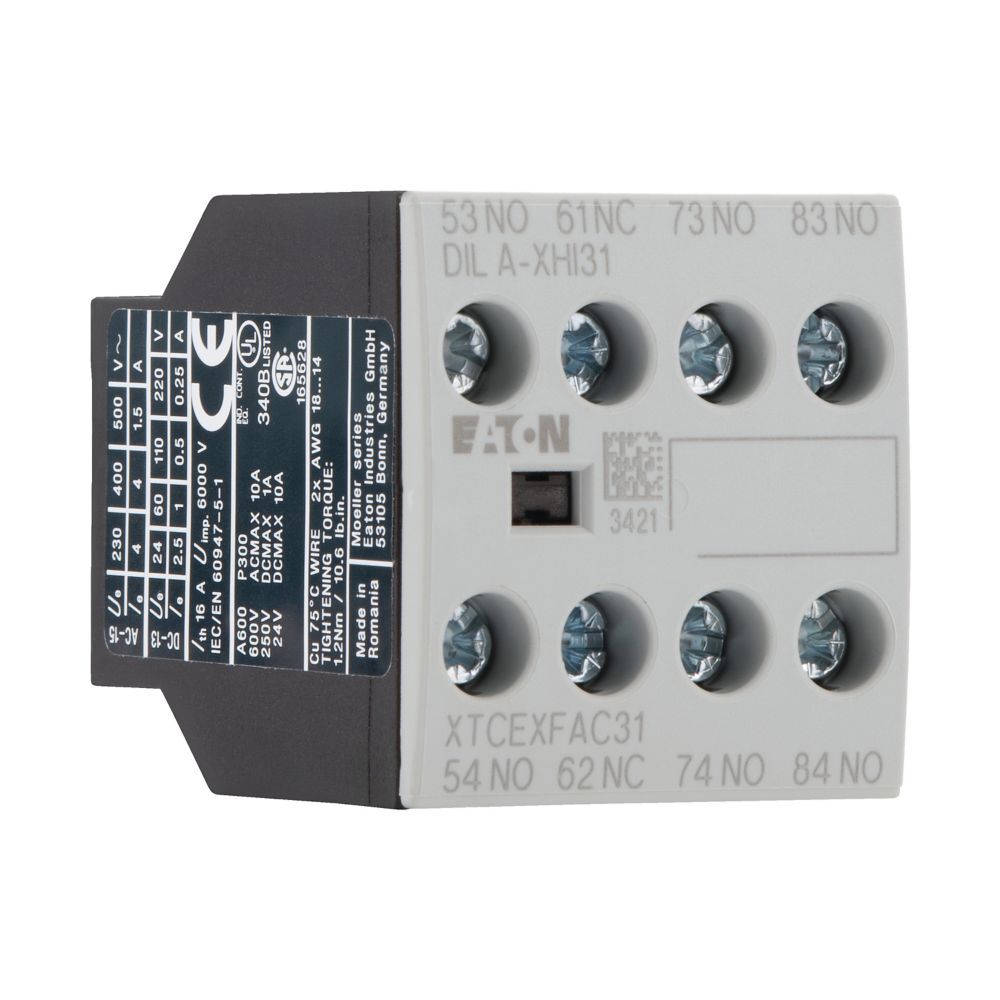

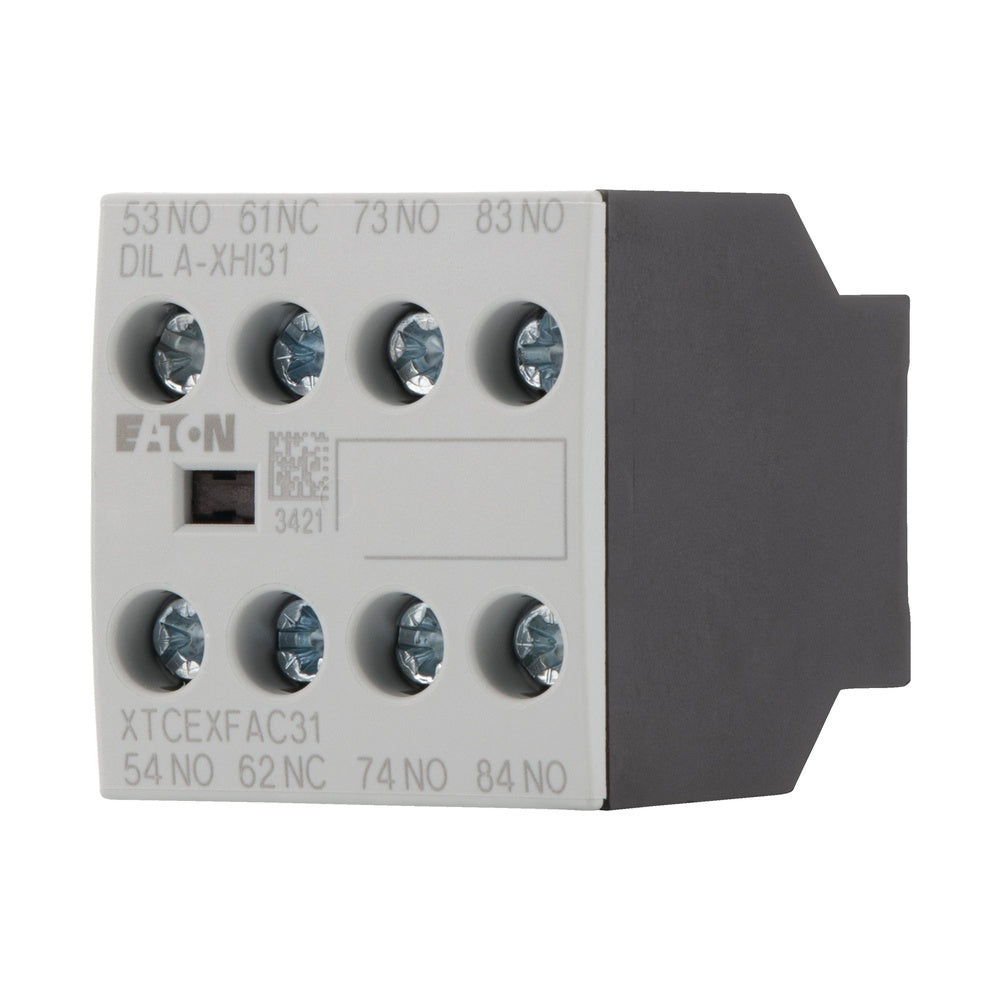

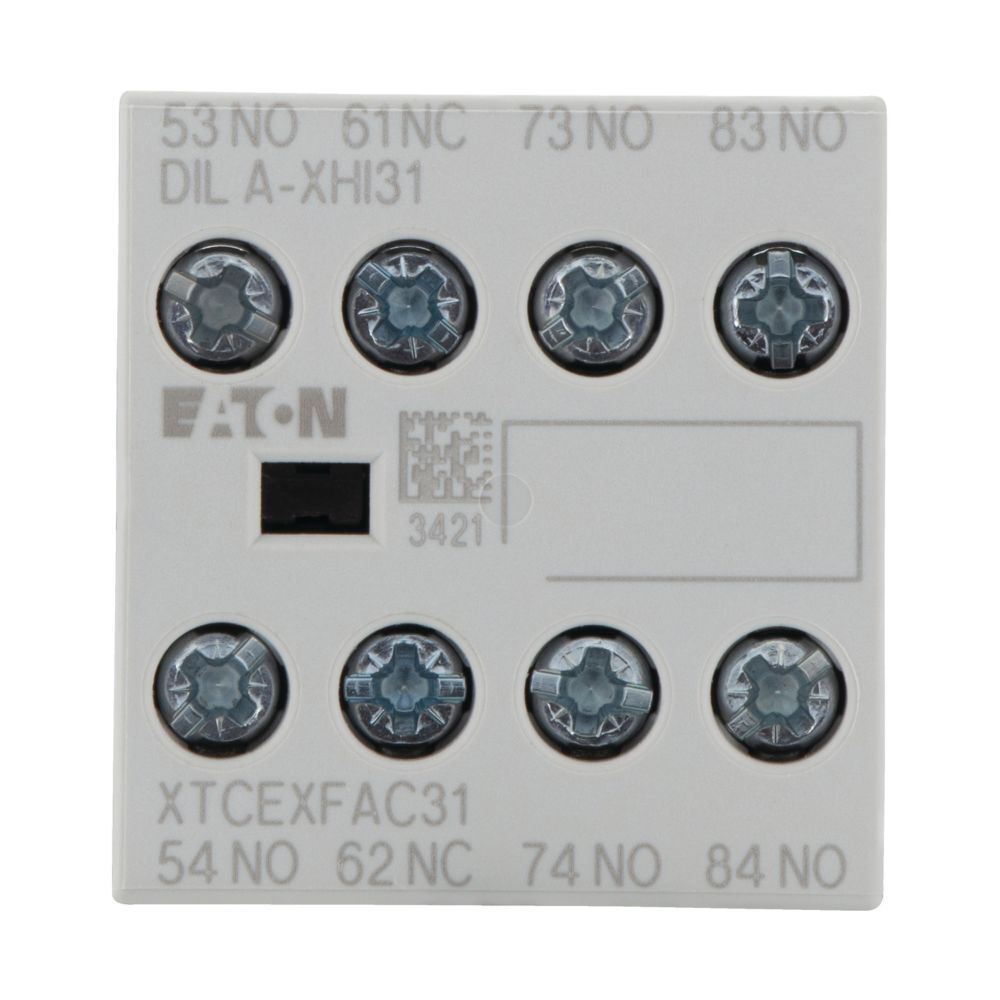

Eaton Hilfsschalterbaustein 3S1Ö DILA-XHI31

Eigenschaften • Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen. • Gleichstrombetätigte Schütze DILA(C)-22 dürfen nur mit 2-poligen Hilfsschaltern kombiniert werden. • Funktion: für Standardanwendungen, 4-polig. • Anschlusstechnik: Schraubklemmen. • Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie=4 A. • Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie=4 A. • Kontaktbestückung S=Schließer: 3 S. • Kontaktbestückung Ö=Öffner: 1 Ö. • Montageart: Frontbefestigung. • verwendbar für: DILA(C), DILM(C)7, DILM(C)9, DILM(C)12, DILM(C)15, DILM(C)17, DILM(C)25, DILM(C)32, DILM38, DILMP20, DILMP32, DILMP45, DILL, DILMF8, DILMF11, DILMF14, DILMF17, DILMF25, DILMF32. • Ausführung: Aufbauhilfsschalter. • Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32. • Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner). • Kennzahl/Ausführung der Kombinationen Kennzahl: 71E, 62, 53.
