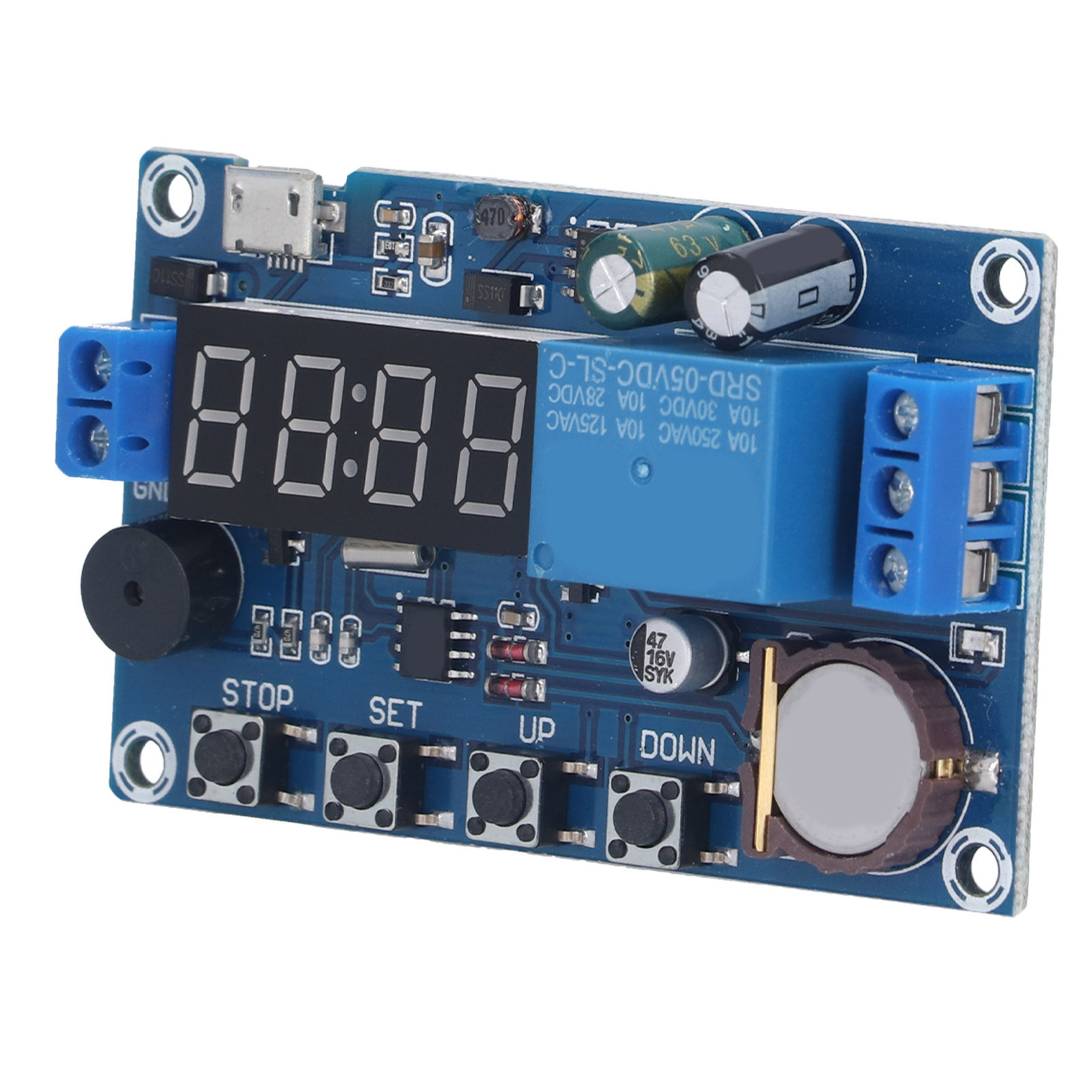

Echtzeit-relaismodul, 5-perioden-timer, 24-stunden-timer, Verpolungsschutz, Akustischer Alarm, Steuerplatine

1. Das Relaismodul verfügt über eine Zeitverzögerungsfunktion mit Ein- und Ausschaltverzögerung bis zu 24 Stunden. 2. Das Multifunktions-Zeitverzögerungsrelais ist mit einem breiten Versorgungsspannungsbereich (5,0 V bis 60 V) kompatibel und kann in Hausautomationssystemen, Schutzeinrichtungen usw. eingesetzt werden. 3. Ein einziger Modus ermöglicht bis zu fünf individuell konfigurierbare Verzögerungszeiten. 4. Es ist mit einem akustischen Alarm und Verpolungsschutz ausgestattet; bei Verpolung entstehen keine Schäden. 5. Standby-Modus: Nach fünf Minuten Inaktivität schaltet sich die Digitalanzeige automatisch ab, das Programm läuft aber normal weiter. Übersicht der Betriebsmodi: OPE: Relais-Schließzeit; CLE: Relais-Öffnungszeit; Perioden: PE-1 bis PE-5 (5 Perioden); "----": Funktionsmaskierung; P-1: Täglich: OPE geschlossen/Ausgangsimpuls; CLE offen/Ausgangsimpuls; P-2: OPE geschlossen/Ausgangsimpuls; CLE-Öffnungs-/Ausgangsimpuls am selben Tag P-3: Tag und Uhrzeit des Relais-Schließens OPE-/Ausgangsimpuls; CLE-Öffnungs-/Ausgangsimpuls P-4: Tag des Monats, Start- und Endzeitpunkt: OPE-Schließung/Ausgangsimpuls; CLE-Öffnungs-/Ausgangsimpuls P-5: Start- und Endzeitpunkt: OPE-Schließung/Ausgangsimpuls; CLE-Öffnungs-/Ausgangsimpuls. Batterieinformationen: 3V-Knopfzelle CR1220, 200mAh-Batterie (eingebaute Batterie enthalten). Hinweis: Stoppzeitpunkt/Datum (CLE) > Startzeitpunkt/Datum (OPE). 2. Parameter einstellen: Halten Sie in der Zeitprogrammierschnittstelle die SET-Taste 2 Sekunden lang gedrückt und lassen Sie sie dann los. Das System greift dann auf die Parametereinstellungsschnittstelle zu: 1. Wählen Sie den Zeitraum: PE-1 bis PE-5 durch kurzes Drücken der AUF- und AB-Tasten; 2. Wählen Sie den Modus: P-1 bis P-5 (der Zeitraum wird auf den entsprechenden Modus eingestellt), indem Sie die AUF- und AB-Tasten kurz drücken; ("----" bedeutet, diesen Zeitraum zu blockieren). Hinweis: Der Wiederholungsmodus für jeden Zeitraum kann zwischen "----" und P-1 bis P-5 gewählt werden. Beispiel: Im P-1-Modus können 5 Zeiträume gleichzeitig laufen, oder Zeitraum 1 läuft im P-1-Modus, Zeitraum 2 im P-2-Modus usw. Dies ist sehr komfortabel und flexibel und kann je nach Bedarf auf vielfältige Weise kombiniert werden. 3. Nach Auswahl des Modus drücken Sie kurz die SET-Taste, um die Zeitzoneneinstellungen aufzurufen. Drücken Sie in diesem Menü erneut kurz die SET-Taste, um die Einstellungen zu ändern: "OPE" für die Startzeit, "CLE" für die Endzeit und "dAE" für das Datum. 4. Sobald Sie die Parameter eingestellt haben, verlassen Sie den Einstellungsmodus, indem Sie die SET-Taste 2 Sekunden lang gedrückt halten und dann loslassen. Überprüfen Sie die Einstellungen, speichern Sie sie gegebenenfalls und kehren Sie zur Zeiteinstellung zurück. Bei einer falschen Einstellung wird die Fehlermeldung "ERR" angezeigt (Endzeit/Datum = Startzeit/Datum wird als Fehler gemeldet). Zurück zur Einstellungsoberfläche. Hinweis: Endzeit/-datum (CLE) > Startzeit/-datum (OPE). Zusätzliche Funktionen: Jeder Zeitraum kann individuell eingestellt werden. Drücken Sie in der Einstellungsoberfläche (nach dem zweiten Schritt) kurz die STOP-Taste, um den Ausgabemodus zu ändern: OUT1: Der Startpunkt aktiviert das Relais, der Endpunkt deaktiviert es; OUT2: Zum festgelegten Zeitpunkt wird ein 1-Sekunden-Impuls ausgegeben. Halten Sie in der Einstellungsoberfläche (nach dem zweiten Schritt) die STOP-Taste gedrückt, um den Klingelmodus zu ändern: bLL0: Klingeln ist aus; bLL1: Klingeln ist an. Hinweis: Drücken Sie nach dem Klingeln eine beliebige Taste, um es zu stoppen. Erweiterte Funktion der STOP-Taste: Relais-Aktivierungsmodus: 1. EIN: Das Relais ist für die eingestellte Dauer aktiviert; 2. AUS: Das Relais ist deaktiviert und bleibt deaktiviert. Drücken Sie kurz die STOP-Taste auf der Zeitanzeige, um zwischen EIN und AUS umzuschalten. Der aktuelle Status blinkt, dann kehren Sie zur Hauptoberfläche zurück. (Diese Funktion ist eine Not-Aus-Funktion: Ein kurzes Berühren öffnet und schließt das Relais.) Nach Deaktivierung des Relais fungiert es, entsprechend konfiguriert, als Wecker. Standby-Modus: 1. CP-Standby-Modus: Bei Inaktivität schaltet sich die Digitalanzeige nach fünf Minuten automatisch aus, das Programm läuft aber normal weiter. 2. OD-Normalmodus: Die Digitalanzeige bleibt dauerhaft eingeschaltet. Um zwischen CP- und OD-Modus zu wechseln, halten Sie auf der Zeitanzeige die STOP-Taste 2 Sekunden lang gedrückt und lassen Sie sie dann los. Der aktuelle Modus blinkt, anschließend wird die Hauptanzeige eingeblendet. 1 Relaismodul.
