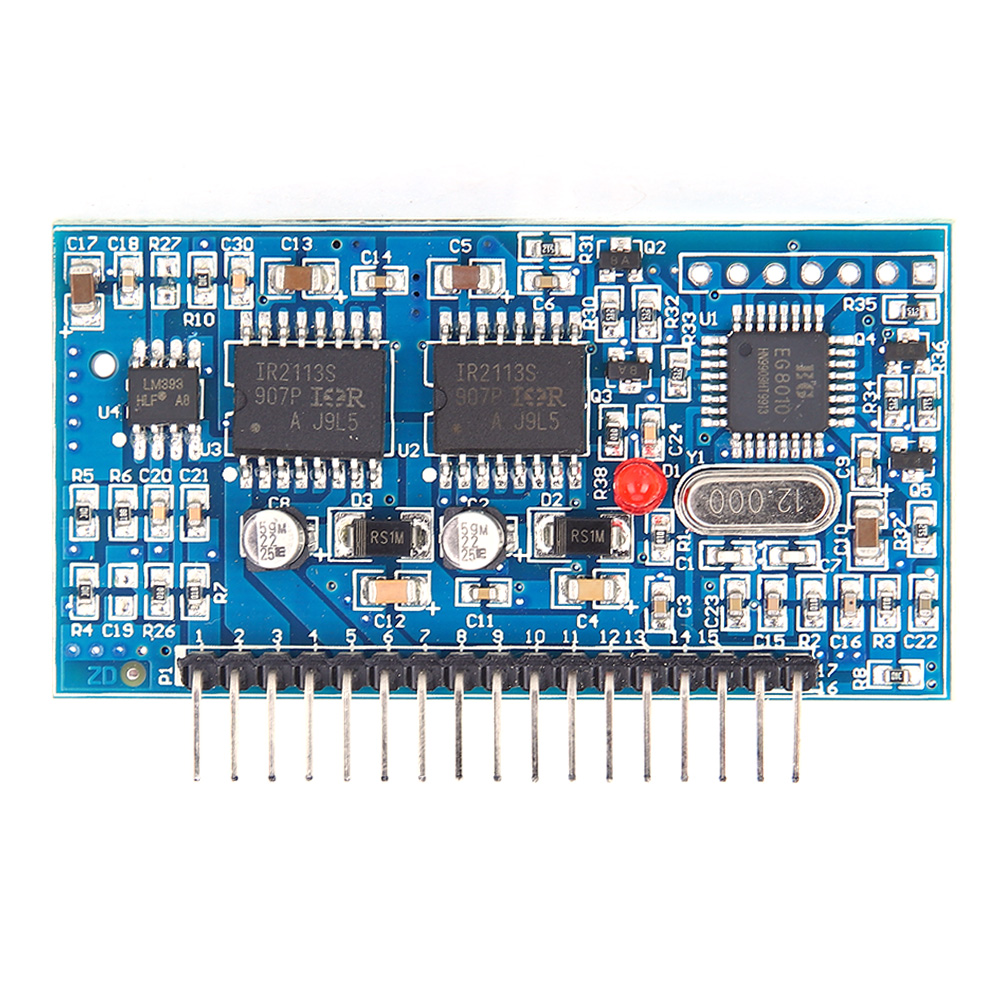

Eg8010 Ir2110 5v Sinus-wechselrichtertreiberplatine, 23,4 Khz Pwm-trägerfrequenz

Willkommen in unserem Shop! Entdecken Sie unser EG8010 Sinus-Wechselrichter-Treibermodul – eine unverzichtbare Komponente für Ihre Leistungswandlungsprojekte. Dieser voll funktionsfähige digitale integrierte Schaltkreis erzeugt eine reine Sinuswelle mit präziser Totzonensteuerung. Es eignet sich perfekt für zweistufige DC/DC/AC-Leistungswandlerarchitekturen oder einstufige DC/AC-Aufwärtswandler mit einem industriellen Frequenztransformator. Dieser in CMOS-Technologie gefertigte Chipsatz integriert eine Vielzahl fortschrittlicher Funktionen in einem einzigen Modul: einen SPWM-Sinuswellengenerator, eine Totzeitsteuerung, einen Amplitudenfaktormultiplikator, eine Sanftanlaufschaltung, Schutzschaltungen, eine serielle RS232-Schnittstelle und ein Treibermodul für ein LCD der Serie 12832. **Hauptmerkmale:** - **Hochpräzise reine Sinuswelle**: Betrieb mit einem externen 12-MHz-Quarzoszillator zur Erzielung einer 50-Hz- oder 60-Hz-Ausgangsfrequenz mit minimalen Verzerrungen und Oberwellen. - **Einstellbare Totzeitsteuerung**: Die Pinbelegung ermöglicht die Auswahl aus 4 voreingestellten Totzeiten: 300 ns, 500 ns, 1,0 µs und 1,5 µs. Für mehr Optimierung und Sicherheit. - **Unipolare und bipolare Modulation**: Bietet Flexibilität bei der Systemauslegung. - **Echtzeitmanagement**: Verarbeitet Spannungs-, Strom- und Temperaturrückmeldungen für einen stabilen Betrieb. - **Sanftanlauf**: Einstellbare Ansprechzeit pro Pin bis zu 1 Sekunde zum Schutz Ihrer Geräte. - **Serielle Kommunikationskonfiguration**: Ermöglicht die einfache Anpassung von Ausgangsparametern wie Spannung und Frequenz über RS232. - **Vollständige Anzeige**: Die Treiberschnittstelle ermöglicht den Anschluss eines 12832-LCD-Displaymoduls zur Anzeige von Wechselrichterspannung, Frequenz, Temperatur und Strom in Echtzeit. **Technische Daten:** - **Modell**: EG8010 - **PWM-Trägerfrequenz:** 23,4 kHz - **Stromversorgung:** 5 V - **Konfigurierbarer Ausgang Frequenzen:** - Feste reine Sinuswelle bei 50 Hz - Feste reine Sinuswelle bei 60 Hz - Einstellbare reine Sinuswelle von 0 bis 100 Hz - Einstellbare reine Sinuswelle von 0 bis 400 Hz - **Integrierte Schutzfunktionen:** Schutz vor Überspannung, Unterspannung, Überstrom und Überhitzung. **Lieferumfang:** Sie erhalten **1 EG8010 Treibermodul**. **Wichtige Hinweise:** Die Farbe des tatsächlichen Produkts kann aufgrund der Lichtverhältnisse leicht von den Fotos abweichen. Die Abmessungen können geringfügig variieren. Bitte beachten Sie, dass die alte und die neue Version dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie sicher, dass dies für Sie akzeptabel ist, bevor Sie Ihre Bestellung abschließen.
