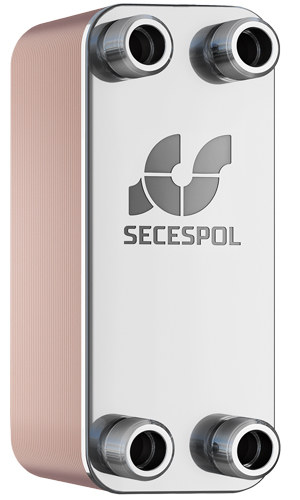

Ein-durchlauf-lötplattenwärmetauscher Lb31-30-1" (anschlüsse: 4 Düsen)

Bei Plattenwärmetauschern besteht die Wärmeübertragungsfläche aus gewellten Edelstahlplatten, die entweder durch Vakuumlöten (gelötete Plattenwärmetauscher) oder mittels Dichtungen und Außenrahmen (geschraubte Plattenwärmetauscher) verschraubt sind. Der Fluidstrom wird in jeden zweiten Kanal geleitet, der durch die Heizplatten entsteht. Maximaler Auslegungsdruck: 30 bar. Minimaler Auslegungsdruck: 0 bar. Anzahl der Anschlüsse: 4. Plattenanschluss: Kupfergelötet. Maximaler Durchfluss: 1,44 m³/h. Anschlussart: Außengewinde. Vertikaler Düsenabstand: 232 mm. Horizontaler Düsenabstand: 68 mm. Durchflussdiagramm: Einzeldurchlauf. Minimale Auslegungstemperatur: -195 °C. mit Wärmedämmung: nein Mit Montagehalterung ausgestattet: nein Mit Stahlschweißfittings ausgestattet: nein
