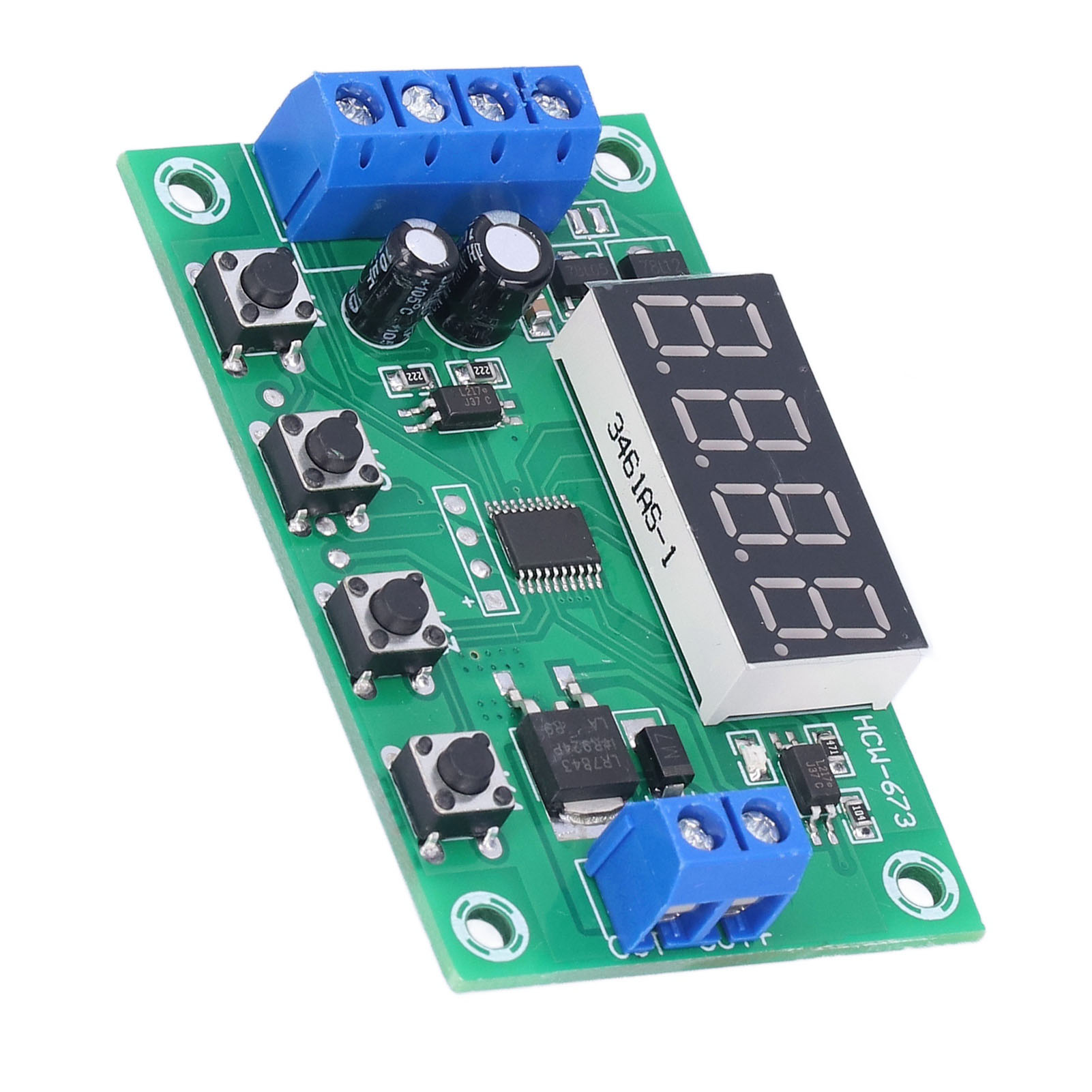

Einkanalige Leiterplatte Mit Trigger-timer, Mosfet-steuermodul Und 7-24v-relaismodul

1. Hochfrequentes Schnellschalten: Ermöglicht schnelles und häufiges Schalten des Hochfrequenzkreises. Dabei entstehen keine Geräusche. 2. Stabiler Betrieb: Das Modul arbeitet funkenfrei und stabil, ohne elektromagnetische Störungen. 3. Lange Lebensdauer: Das Zeitverzögerungsrelais-Modul kann elektromagnetische Relais ersetzen und bietet eine längere Lebensdauer. 4. Breites Anwendungsspektrum: Dieses Relais-Modul wird häufig zur Steuerung von Motoren, LED-Streifen, Gleichstrommotoren, Mikrowasserpumpen, Magnetventilen usw. eingesetzt. 5. Einstellbarer Zeitbereich: Die Zeit ist von 0,01 Sekunden bis 999 Minuten einstellbar. Die Eingangsspannung ist universell und mit Gleichspannungen von 7 bis 24 V kompatibel. Produkttyp: Zyklischer Trigger-Timer. Modell: YF-11. Anwendung: Steuerung von Magnetventilen, Wasserpumpen, Motoren, LED-Streifen usw. Eingangsspannung: Universell (7 bis 24 V DC). Ausgangsleistung: Kompatibel mit Gleichstromlasten bis 10 A. Zeitverzögerungsbereich: Einstellbar von 0,01 Sekunden bis 999 Minuten. Anschlussbeschreibung: 1. DC+: Positiver Gleichstromeingang. 2. DC-: Negativer Gleichstromeingang. 3. IN+: Positiver Signaleingang. 4. IN-: Negativer Signaleingang. 5. OUT+: Positiver Ausgang. OUT-: Negativer Ausgang. Tastenauslösung: (Positiver Auslöser: DC- und IN- kurzgeschlossen, DC+ und IN+ mit dem Taster verbunden) Oder: (Negativer Auslöser: DC+ und IN+ kurzgeschlossen, DC- und IN- mit dem Taster verbunden) Funktionsliste: P-11: Ruckartiges Vorspulen (Signalstart, Stopp bei Signalverlust) P-12: Automatische Sperre (Signalstart, Stopp bei Signalverlust) P-13: Signalausgabe, automatisches Starten und Stoppen für A Sekunden; Auslöser während der Zeitverzögerung inaktiv. P-14: Signalausgabe, automatisches Starten und Stoppen für A Sekunden; Auslöser wird während der Zeitverzögerung zurückgesetzt. P-15: Signalausgabe, die Ausgabe startet und stoppt automatisch für A Sekunden; während der Zeitverzögerung wird der Overlay-Timer ausgelöst. P-16: Signalausgabe, die Ausgabe startet und stoppt automatisch für A Sekunden; der Reset wird während der Timeout-Periode P-17 ausgelöst: Das Signal wird gesendet, die Ausgabe startet, das Eingangssignal wird getrennt, die Stromzufuhr wird nach dem Start des Timers (A Sekunden) unterbrochen, und das Signal wird während der Timeout-Periode am Ausgang aufrechterhalten, bis der Timer stoppt. P-18: Nach dem Einschalten startet die Ausgabe und die Stromzufuhr wird nach einer Verzögerung von A Sekunden unterbrochen; bis zum nächsten Einschalten: P-21: Signal senden; nach einer Verzögerung von A Sekunden wird die Ausgabe aktiviert. P-22: Signal senden; nach mehr als A Sekunden wird die Ausgabe aktiviert; das Signal verschwindet, dann stoppt die Ausgabe. P-23: Nach mehr als A Sekunden ohne Signal wird die Ausgabe aktiviert; wenn ein Signal anliegt, stoppt die Ausgabe. P-24: Bei anliegendem Signal wird der Ausgang nach A Sekunden aktiviert und nach mehr als A Sekunden ohne Signal deaktiviert. P-25: Bei anliegendem Signal wird der Ausgang aktiviert und nach mehr als A Sekunden deaktiviert. P-26: Bei anliegendem Signal deaktiviert der Ausgang A Sekunden nach der Aktivierung und A Sekunden nach dem Verschwinden des Signals. P-27: Bei Erkennung eines Impulssignals deaktiviert der Ausgang; bei Fehlen eines Impulssignals wird der Ausgang nach mehr als A Sekunden aktiviert. (Das Vorhandensein oder Verschwinden des Signals wird als fehlender Impuls gewertet.) P-28: Nach dem Einschalten wird der Ausgang nach einer Verzögerung von A Sekunden bis zum Ausschalten aktiviert. P-31: Nach dem Einschalten wird der Ausgang für A Sekunden aktiviert, für B Sekunden deaktiviert und wiederholt sich endlos; das Ausschalten stoppt den Schaltkreis. P-32: Bei anliegendem Signal startet die Endlosschleife P-31; beim Verschwinden des Signals stoppt die Schleife. P-33: Ein Signal aktiviert die Endlosschleife P-31; Ein weiteres Signal stoppt den Vorgang. P-34: Nach dem Einschalten wird der Ausgang nach einer Verzögerung von A Sekunden aktiviert und nach B Sekunden wieder deaktiviert. P-35: Bei anliegendem Signal wird der Ausgang nach einer Verzögerung von A Sekunden aktiviert und nach B Sekunden wieder deaktiviert. P-36: Bei anliegendem Signal wird der Ausgang nach A Sekunden aktiviert und nach B Sekunden deaktiviert; verschwindet das Signal, wird der Zähler zurückgesetzt und gestoppt. P-37: Bei anliegendem Signal wird der Ausgang automatisch für A Sekunden aktiviert und deaktiviert, gefolgt von einem Countdown von B Sekunden. Die Signalauslösung ist für die Dauer A+B inaktiv. P-38: Bei anliegendem Signal schaltet sich der Ausgang automatisch für A Sekunden ein und aus, zählt dann B Sekunden herunter und startet anschließend neu. Danach schaltet sich der Ausgang automatisch für A Sekunden aus. P-41: Keine Aktion bei anliegendem Signal; Triggerung beim Verschwinden des Signals; Trennung nach einer Startverzögerung von A Sekunden. P-42: Das Signal verschwindet, dann schaltet sich der Ausgang nach ein
