Einkanaliges Relaismodul Mit Verzögerter Abschaltung Und Großem Spannungsbereich (dc 6-30v)

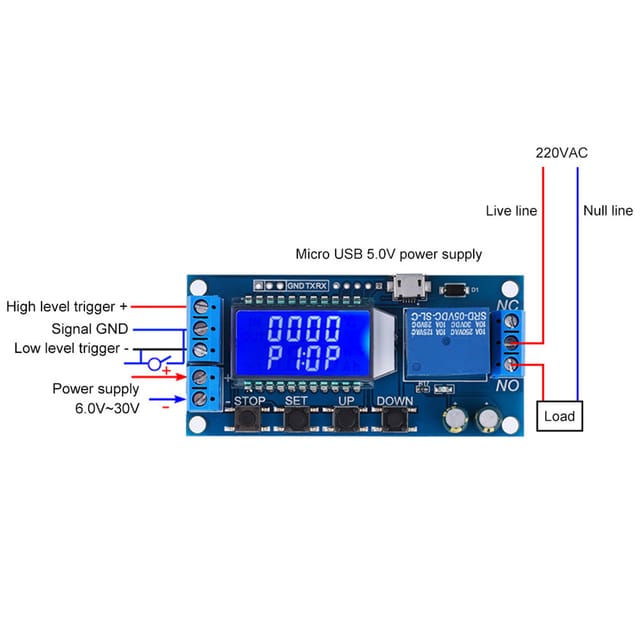

Willkommen in unserem Shop! Wir freuen uns, Ihnen unser Verzögerungsrelais-Modul vorzustellen – ein hochwertiges Produkt, das Ihre Steuerungs- und Zeitanforderungen erfüllt. Das Modul verfügt über ein LCD-Display, das den aktuellen Modus und die Parameter übersichtlich anzeigt, sodass Sie alles auf einen Blick erfassen können. Es unterstützt High- und Low-Pegel-Trigger sowie die Steuerung der Schaltmenge und eignet sich daher für die meisten Anwendungen. Der breite Versorgungsspannungsbereich von 6 bis 30 V und die Unterstützung einer 5,0-V-Micro-USB-Stromversorgung sorgen für hohen Bedienkomfort. Zusätzlich bietet das Modul eine UART-Daten-Download- und Parametereinstellungsfunktion sowie einen Not-Aus-Taster (STOP-Taste) mit Verpolungsschutz. Das Modul verfügt außerdem über einen Schlafmodus: Nach der Aktivierung schaltet sich die LCD-Hintergrundbeleuchtung nach 5 Minuten Inaktivität automatisch ab. Der Bildschirm kann durch Drücken einer beliebigen Taste wieder aktiviert werden. Sie können verschiedene Parameter wie OP, CL und LOP unabhängig voneinander definieren und separat speichern. Alle Parameter werden bei einem Stromausfall automatisch gespeichert. Die industrietaugliche Leiterplatte mit Optokoppler-Isolation verbessert die Störfestigkeit. Spezifikationen: Artikeltyp: Verzögerungsrelaismodul. Betriebsspannung: 6 bis 30 V. Zeitbereich: 0,01 s bis 9999 min, stufenlos einstellbar. Triggersignalquelle: High-Level-Trigger (3,0 V bis 24 V), Low-Level-Trigger (0,0 V bis 0,2 V), Schaltmengensteuerung (passiver Schalter). Ausgangsleistung: Steuert Geräte bis 30 V 5 A oder bis 220 V 5 A. Ruhestrom: 15 mA. Betriebsstrom: 50 mA. Lebensdauer: Über 100.000 Schaltzyklen. Betriebstemperatur: -40 bis 85 °C. Abmessungen: 88 x 3,8 x 1,9 cm. Auswahl des Zeitbereichs: In der Parameterbearbeitungsoberfläche OP/CL kurz die STOP-Taste drücken, um den Zeitbereich auszuwählen: XXXX: Bereich von 1 s bis 9999 s. XXX.X: Bereich von 0,1 s bis 999,9 s; XX.XX: Bereich von 0,01 s bis 99,99 s; XXXX: Bereich von 1 min bis 9999 min. Parametereinstellung: Parameterbeschreibung: OP: Leitungszeit, CL: Trennungszeit, LOP: Anzahl der Zyklen (1 bis 9999 Mal, ''----'' bedeutet Endlosschleife). a) Rufen Sie die Einstellungsoberfläche auf, indem Sie die SET-Taste gedrückt halten; b) Stellen Sie zuerst den Betriebsmodus ein. Der Modus blinkt; passen Sie ihn durch kurzes Drücken der AUF/AB-Tasten an; c) Drücken Sie kurz SET, um den Modus auszuwählen und die Systemparameter aufzurufen; d) Drücken Sie in der Systemparameteroberfläche kurz SET, um den Parameter zu ändern, und AUF/AB, um ihn zu modifizieren; (Hinweis: Drücken Sie kurz SET in den Modi P-1 bis P-3, P-7); e) Drücken Sie in der OP/CL-Schnittstelle STOP, um die Zeiteinheit zu ändern (1 s/0,1 s/0,01 s/1 min). f) Nachdem Sie alle Parameter eingestellt haben, halten Sie SET gedrückt, um die Einstellungen zu speichern und das Programm zu beenden. Beschreibung der Betriebsmodi: P1: Nach der Auslösung schaltet sich das Relais während OP ein und anschließend wieder aus. Wird während OP erneut ein Signal ausgelöst, startet der Zählvorgang neu. P2: Nach der Auslösung schaltet sich das Relais während OP ein und anschließend wieder aus. Wird während OP erneut ein Signal ausgelöst, beginnt der Zählvorgang von Neuem. P3: Nach der Auslösung schaltet sich das Relais während OP ein und anschließend wieder aus. Wird während OP erneut ein Signal ausgelöst, wird das Relais zurückgesetzt, die Verbindung getrennt und der Zählvorgang gestoppt. P4: Nach dem Auslösesignal schaltet sich das Relais für OP ein, nachdem es ausgeschaltet war, und schaltet sich nach Abschluss des Zählvorgangs wieder aus. P5: Nach dem Auslösesignal schaltet sich das Relais für OP ein, für CL aus und wiederholt diesen Zyklus. Wird während des Zyklus erneut ein Signal empfangen, trennt das Relais die Verbindung und der Zählvorgang wird gestoppt. Die Anzahl der Zyklen (LOP) kann eingestellt werden. P6: Nach dem Einschalten ist kein Triggersignal erforderlich; das Relais schaltet sich für OP ein, für CL aus und wiederholt diesen Zyklus; die Anzahl der Zyklen (LOP) kann eingestellt werden. P7: Signalhaltefunktion: Bei einem Triggersignal wird der Zählerstand gelöscht und das Relais bleibt eingeschaltet; verschwindet das Signal, schaltet sich das Relais nach der OP-Zeit aus. Tritt während des Zählens ein Signal auf, wird der Zählerstand gelöscht. Zusätzliche Funktionen: a) Automatische Standby-Funktion: Drücken oder halten Sie in der Bedienoberfläche die STOP-Taste, um den automatischen Standby-Modus zu aktivieren oder zu deaktivieren (LP ein zum Aktivieren, aus zum Deaktivieren); b) Relaisfunktionsauswahl: Drücken Sie in der Bedienoberfläche kurz die STOP-Taste, um die Relaisfunktion zu aktivieren oder zu deaktivieren; „ein“ bedeutet, dass sich das Relais bei Erfüllung der Bedingungen normal einschaltet, „aus“ bedeutet, dass es sich nicht einschaltet; im Modus „aus“ blinkt die Anzeige „OUT“. c) Parameteranzeige: Drücken Sie in der Bedien
