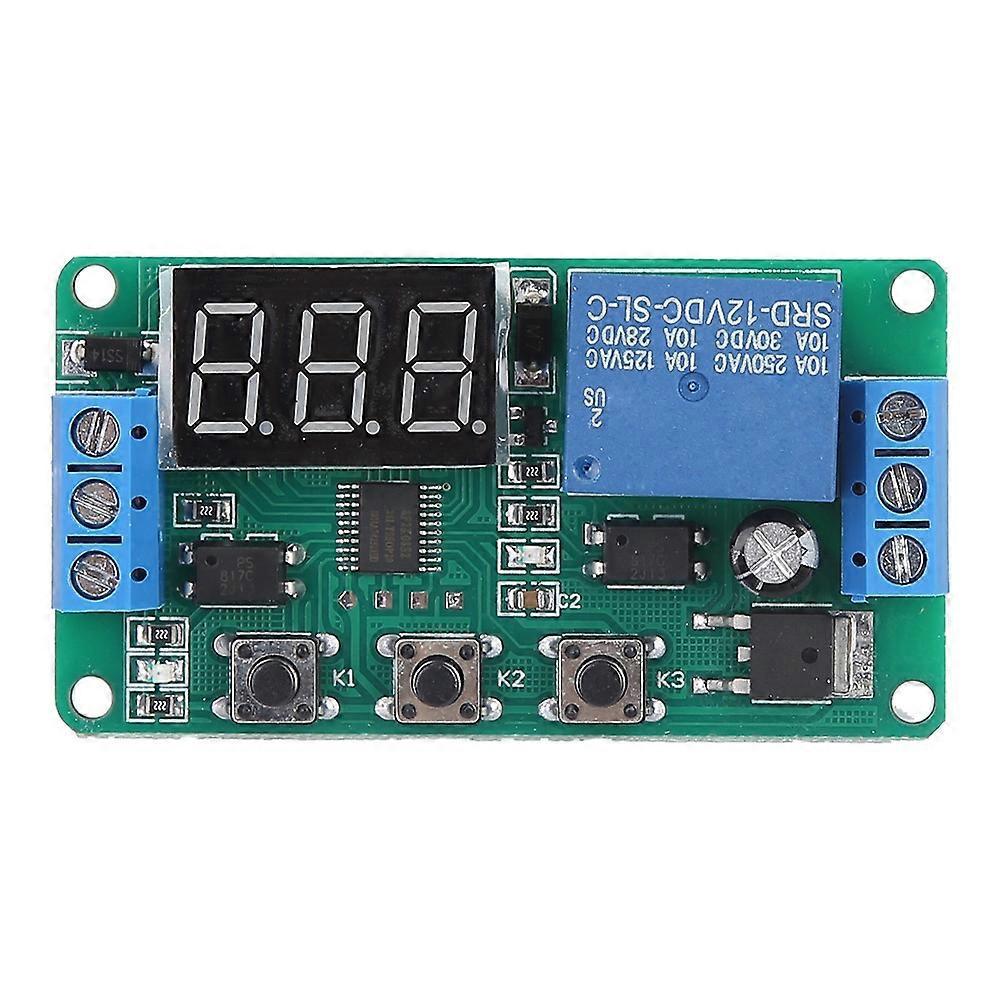

Einkanaliges Timer-steuerschalter-relaismodul, Einstellbarer Triggerzyklus (dc 12v)

Ausgestattet mit einer Verpolungsschutzfunktion für die Stromversorgung, bietet dieses Modul erhöhte Sicherheit. Optische Koppler sorgen für die Isolation von Ein- und Ausgang, verbessern die Störfestigkeit und reduzieren den Stromverbrauch. Die industrietaugliche Leiterplatte, vergleichbar mit einer SPS, gewährleistet Stabilität. Die eingestellten Parameter bleiben auch nach dem Ausschalten erhalten und gewährleisten so eine stabilere Nutzung. Der Signalanschluss hält das Spannungssignal dauerhaft. Spezifikationen: Relaisleistung: AC 220 V 10 A oder DC 30 V 10 A; Ruhestrom: 20 mA; Betriebsstrom: 50 mA; Lebensdauer: über 100.000 Schaltzyklen; Betriebstemperatur: -40 °C bis +85 °C; Betriebsspannung: DC 5 V; 12 V (optional); Signalspannung: 4–20 V; Farbe: Grün; Produktabmessungen: 64,2 mm × 34,8 mm × 18,5 mm. Lieferumfang: 1 × Relaismodul. Hinweis: Die tatsächliche Produktfarbe kann aufgrund der Lichtverhältnisse vom Foto abweichen. Geringfügige Abweichungen bei den Produktmaßen sind möglich. Das Signal löst das Anziehen des Relais aus. Nach Ablauf der Zeit wird das Relais während der Verzögerungszeit getrennt. A: Erneuter ungültiger Trigger. B: Erneuter Trigger und Taktung. C: Relais-Reset zum Stoppen der Zeitmessung. Das Signal löst die Startzeit T1 aus. Nach Ablauf der Zeit wird das Relais bis zum Anziehzeitpunkt T2 getrennt (zurückgesetzt). Die Zeiten von T1 und T2 sind einstellbar. Wiederholung: T1 einschalten, T2 ausschalten, Endlosschleife. T1 und T2 sind beide einstellbar. Bei einem Signal schließt das Relais, der Unterdruck bleibt bestehen. Das Signal verschwindet, die Zeitmessung startet. Nach Ablauf der Zeit wird das Relais getrennt. Während der Verzögerungszeit wird das Signal erneut ausgegeben, die Verzögerung wird abgebrochen, das Signal verschwindet und die Zeitmessung beginnt von Neuem.
