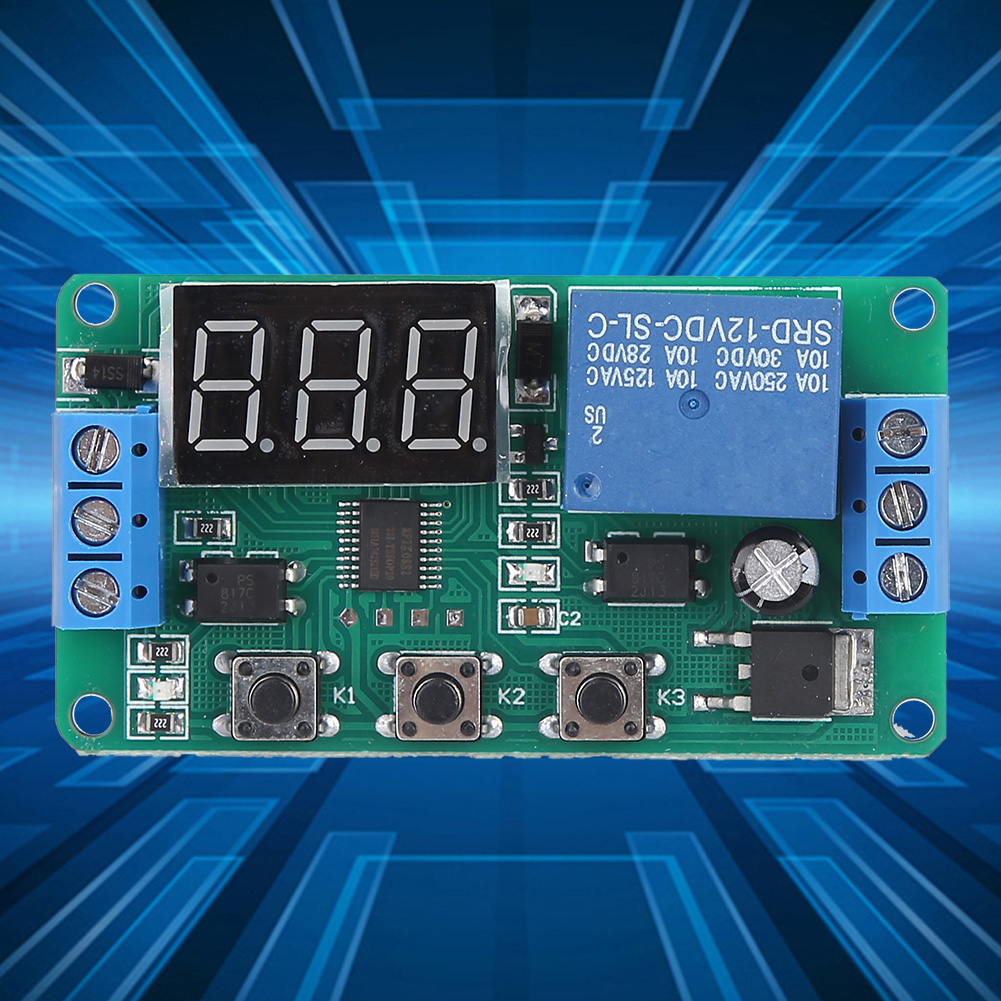

Einkanaliges Zeitrelaismodul Mit Einstellbarer Auslösezeit (dc 12v)

1. Ausgestattet mit einer Verpolungsschutzfunktion für die Stromversorgung, was die Verwendung sicherer macht. 2. Optische Kopplerisolierung für Ein- und Ausgang verbessert die Störfestigkeit und reduziert den Stromverbrauch. 3. Industrielle Leiterplatte, vergleichbar mit einer SPS, gewährleistet Stabilität. 4. Die eingestellten Parameter bleiben nach dem Ausschalten erhalten und ermöglichen eine stabilere Nutzung. 5. Der Signalanschluss hält das Spannungssignal dauerhaft. Spezifikation: Relaisleistung: AC 220 V 10 A oder DC 30 V 10 A; Ruhestrom: 20 mA; Betriebsstrom: 50 mA; Lebensdauer: über 100.000 Schaltzyklen; Betriebstemperatur: -40 °C bis 85 °C; Betriebsspannung: DC 5 V; 12 V (optional); Signalspannung: 4–20 V; Farbe der Platine: Grün; Produktabmessungen: 64,2 mm × 34,8 mm × 18,5 mm; Lieferumfang: 1 × Relaismodul. Hinweis: Die tatsächliche Produktfarbe kann aufgrund der Lichtverhältnisse vom Foto abweichen. Geringfügige Messabweichungen sind möglich. Das Signal löst das Anziehen des Relais aus. Nach Ablauf der eingestellten Zeit wird das Relais während der Verzögerungszeit abgeschaltet. A: Erneutes Auslösen bei ungültiger Auslösung; B: Erneutes Auslösen und Taktung; C: Erneutes Auslösen und Zurücksetzen des Relais zur Beendigung der Zeitmessung. Das Signal löst die Startzeit T1 aus. Nach Ablauf der Ansprechzeit T2 wird das Relais abgeschaltet (zurückgesetzt). Die Zeiten T1 und T2 sind einstellbar. Zyklus: Schalte T1 ein, schalte T2 aus und wiederhole den Vorgang endlos. T1 und T2 sind beide einstellbar. Bei einem Signal schließt das Relais, der Unterdruck bleibt bestehen. Sobald das Signal ausfällt, startet die Zeitmessung. Nach Ablauf der Zeit schaltet das Relais aus. Während der Verzögerung wird erneut ein Signal ausgegeben, die Verzögerung wird aufgehoben, das Signal fällt aus und die Zeitmessung beginnt von neuem.
