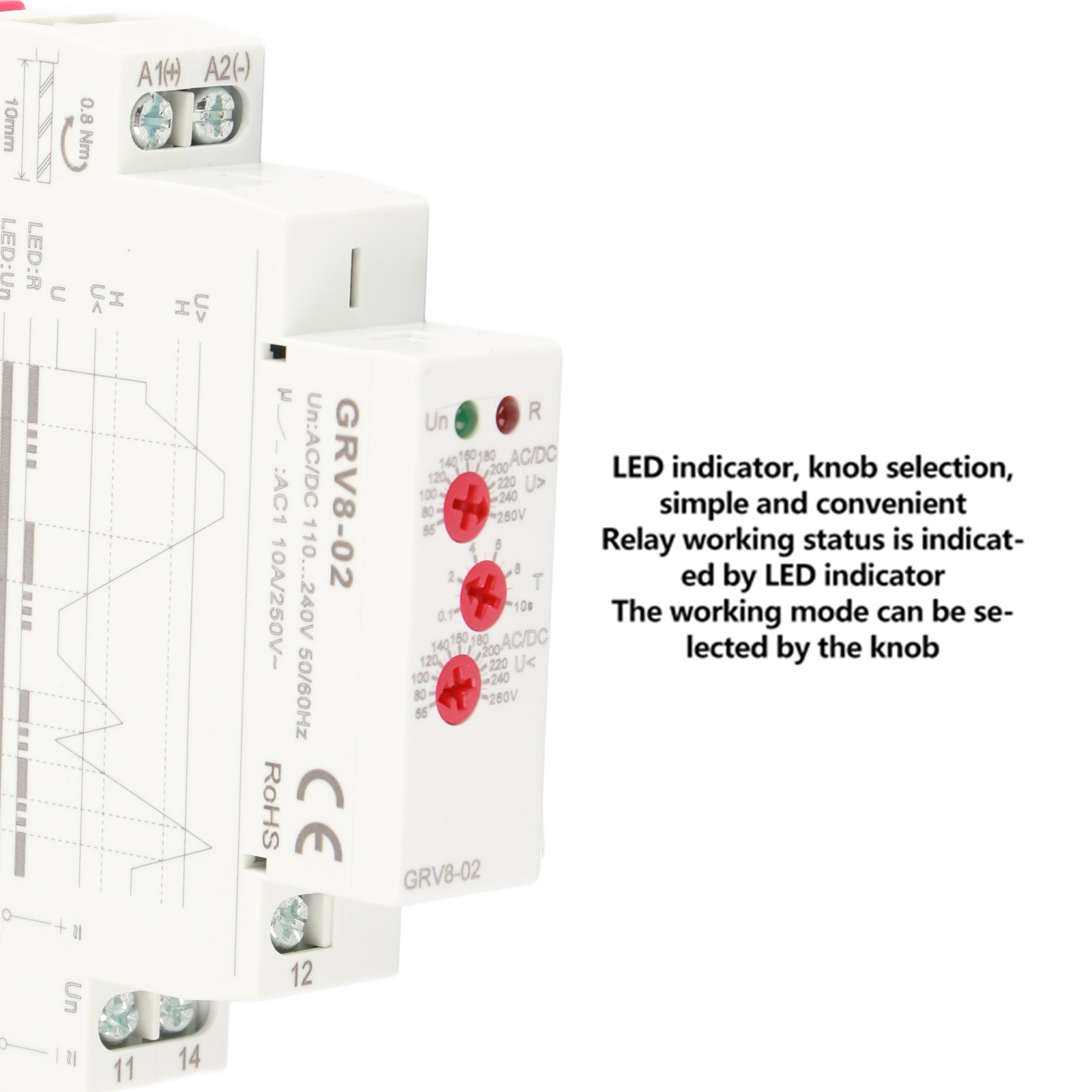

Einphasen-spannungsschutzüberwachungsrelais Grv8-02 (miniatur)

Willkommen in unserem Shop! Entdecken Sie unser Spannungsüberwachungsrelais, das zuverlässigen und präzisen Schutz für Ihre elektrischen Geräte bietet. Dieses kompakte und effiziente Gerät eignet sich ideal für Überspannungsschutz, Notstromschaltungen oder die Notstromversorgung. **Hauptmerkmale:** - Betriebsspannungsüberwachung (Effektivwertmessung). - Betriebsmodus über Drehknopf wählbar. - Hohe Genauigkeit: Spannungsmessfehler ≤ 1 %. - Deutliche Anzeige des Relais-Betriebszustands über eine LED-Anzeige. - Kompakte Größe: nur 18 mm breit, 35 mm Schienenmontage. **Technische Daten:** - **Funktion:** Spannungsüberwachung. - **Stromversorgungsanschlüsse (Überwachungsanschlüsse):** A1(+) - A2(-). - **Nennspannung (optional):** #1: AC 220 V; #2: DC 12 V; #3: AC/DC 24-48 V; #4: AC/DC 110–240 V. - **Nennfrequenz:** 50/60 Hz. - **Nennisspannung:** 460 V. - **Hysteresewert:** 3 % fest. - **Betriebsanzeige:** Grüne LED. - **Ausgangsrelais-Anzeige:** Rote LED. - **Aktionsverzögerungszeit:** 0,1 s bis 10 s (10 % Genauigkeit). - **Spannungsmessfehler:** ≤ 1 %. - **Einschaltverzögerungszeit:** 0,5 s. - **Genauigkeit der Tasteneinstellung:** 1 %. - **Rückstellzeit:** 1 s. - **Fehler aufgrund von Temperaturschwankungen:** 0,05 %/°C (bei 20 °C). - **Ausgang:** 1 Wechslerkontakt (SPDT); 10 A / AC1; 250 V AC. - **Minimale Schaltleistung:** 500 mW. - **Mechanische Lebensdauer:** 1.000.000 Schaltzyklen. - **Elektrische Lebensdauer (ohmsche Last):** 1.000.000 Schaltzyklen. - **Betriebstemperatur:** -20 °C bis +55 °C. - **Lager- und Transporttemperatur:** -35 °C bis +75 °C. - **Montagemethode:** 35-mm-Schienenmontage. - **Schutzart:** IP20. - **Montageort:** Beliebige Position. - **Montagehöhe:** ≤ 2000 m. - **Verschmutzungsklasse:** 2. - **Verdrahtung Kapazität: **1 × 2,5 mm² oder 2 × 1,5 mm². - **Abmessungen:** 90 mm × 18 mm × 64 mm / 3,5 × 0,7 × 2,5 Zoll (ca.). - **Normen:** GB14048.5, IEC/EN 60225-1. **Lieferumfang:** - 1 × Spannungsüberwachungsrelais - 1 × Bedienungsanleitung Dieses Relais ist die ideale Lösung für den effektiven Schutz und die zuverlässige Steuerung Ihrer Stromkreise. Seine robuste Bauweise und die fortschrittlichen Funktionen garantieren optimale Leistung in verschiedenen industriellen und privaten Anwendungen.
