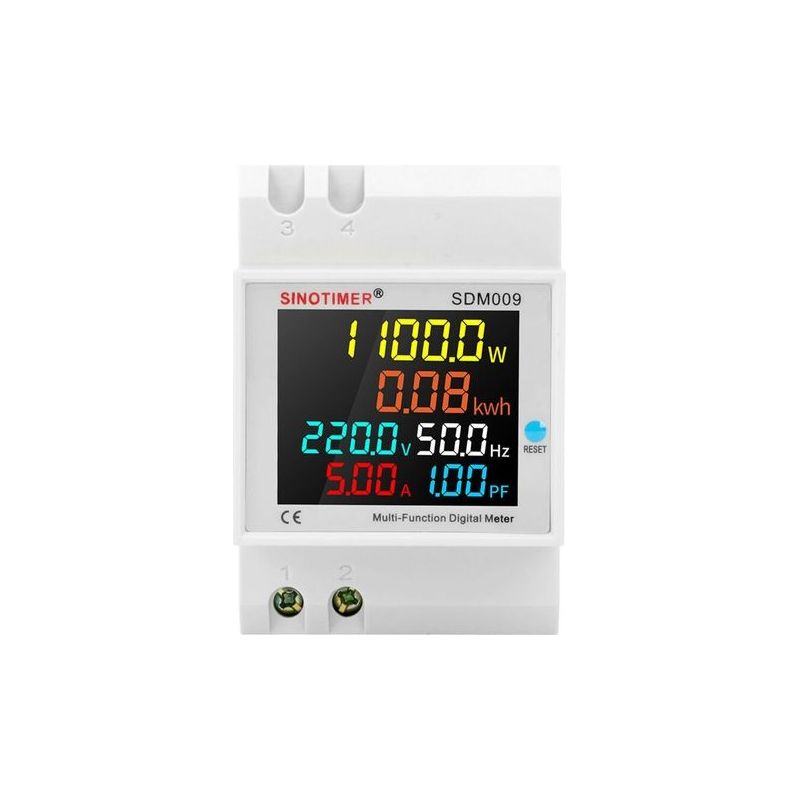

Einphasige Din-schienen-multifunktionsmessgerät Mit Digitalanzeige Für Spannung, Strom, Frequenz, Leistungsfaktor Und Leistung

Description générale Le rail de guidage monophasé domestique est un instrument de mesure multifonction conçu pour surveiller divers paramètres électriques tels que la tension, le courant, la fréquence, le facteur de puissance et la puissance. Il est équipé d'un affichage numérique clair et précis, facilitant la lecture des données mesurées. Spécifications techniques Précision : 1 % ± 2 mots Plage de mesure : Tension CA : 40,0-300,0 V CA ou 250,0-450,0 V CA (type de multimètre sélectionnable) Courant CA : 0-100,0 A CA, résolution : 0,01 A Fréquence : 45,0 Hz – 65,0 Hz Facteur de puissance : 0,00-1,00 PF Puissance électrique : 0-450 000 W, résolution de 0,1 W pour 0-9 999,9 W ; sinon, résolution de 1 W Énergie électrique : 0 à 99 999 kWh, résolution d’affichage de 0,01 kWh pour 0-999,99 kWh, 0,1 kWh pour 1 000-9 999,9 kWh, et 1 kWh pour > 9 999,9 kWh Vitesse d'affichage : 2 vitesses par seconde Dimensions : 54 × 80 × 64 mm Installation : Rail DIN Installation Raccorder la tension de mesure aux bornes 1 et 2. Connecter le multimètre avec un transformateur de courant interne. Faire passer le fil par l’orifice du multimètre et choisir le sens de rotation. Pour un transformateur de courant externe, insérer le fil dans l'orifice du compteur et connecter les fils du transformateur secondaire aux bornes 3 et 4. À la mise sous tension, le compteur affiche les paramètres de mesure. Utilisation À la mise sous tension, appuyer sur le bouton SAM CK pendant 5 secondes pour réinitialiser l'énergie électrique à zéro. Le cumul des données commencera dès que le bouton est relâché. À la mise hors tension, le compteur enregistrera la valeur de l'énergie électrique et continuera à cumuler les données lors de la prochaine mise sous tension. Autres informations Ce compteur ne peut être utilisé que pour mesurer le courant alternatif de ville de 45 à 65 Hz.
