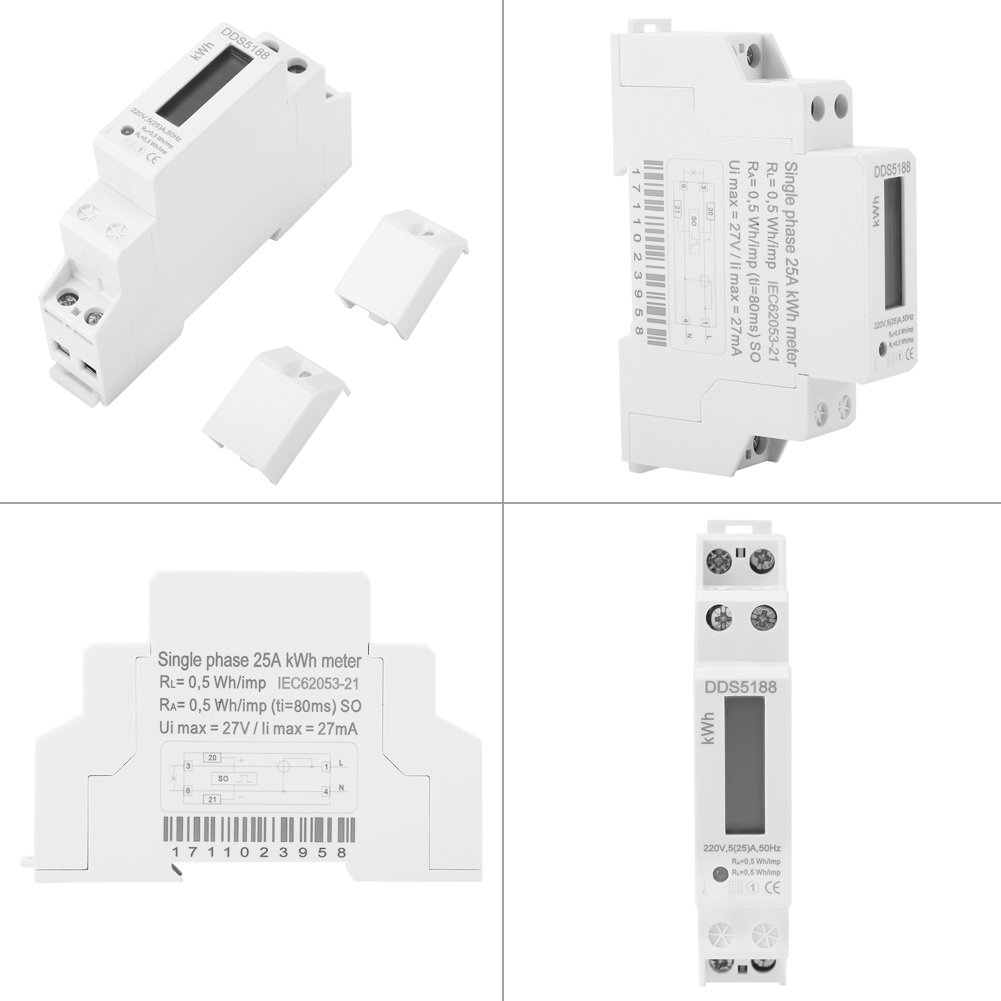

Einphasiger 1p Din-schienen-energiezähler Dds5188, 5-25 A

Willkommen in unserem Shop! **Produktbeschreibung:** Dieser einphasige Energiezähler erfüllt die technischen Anforderungen der nationalen Norm GB/T17215.321-2008 und der internationalen Norm IEC62053 für Energiezähler der Klassen 1 und 2. Er misst den Wirkenergieverbrauch direkt und präzise. Er zeichnet sich durch hohe Zuverlässigkeit, kompakte Bauweise, geringes Gewicht, elegantes Design, fortschrittliche Technologie und die standardmäßige 35-mm-DIN-Schienenmontage aus. **Hauptmerkmale:** - LCD-Anzeige: 7+1 oder 6+1 Stellen, Anzeige des Gesamtenergieverbrauchs. - Hervorragende Störfestigkeit, geringer Stromverbrauch, hohe Genauigkeit, hohe Überlastfähigkeit, hohe Stabilität, Schutz vor Stromdiebstahl und lange Lebensdauer. - Ausgelegt für die Messung von Wirkenergie in einphasigem Wechselstrom mit einer Nennfrequenz von 50 Hz oder 60 Hz. - Feste Inneninstallation, geeignet für Umgebungstemperaturen von -25 °C bis 55 °C und eine maximale relative Luftfeuchtigkeit von 95 %. Geeignet für Umgebungen ohne korrosive Gase. Schutz vor Staub, Schimmel, Salznebel, Kondensation, Insekten usw. erforderlich. **Technische Daten:** - Modell: DDS5188 - Typ: Einphasig, Schienenmontage - Anzeige: LCD - Nennspannung: 220 V - Nennstrom: 5-25 A - Betriebstemperatur: -25 °C bis 55 °C - Nennfrequenz: 50-60 Hz ± 10 % - Genauigkeitsklasse: Klasse 1 (Messfehler < 1 %) - Anschluss S0: 2000 Impulse/kWh (ti = 80 ms) - Relative Luftfeuchtigkeit: ≤ 95 % - Gewicht: 97 g **Installationsanleitung:** 1. Die Installation muss von einem qualifizierten Elektriker oder Fachmann durchgeführt werden. 2. Installieren Sie den Zähler an einem trockenen, gut belüfteten Ort im Innenbereich mithilfe einer Standard-DIN-Schiene (35 mm). 3. Befestigen Sie die Grundplatte des Zählers an einer stabilen, feuerfesten und vibrationsfreien Wand. 4. Verwenden Sie ein Schutzgehäuse, wenn die Umgebung staubig ist oder Beschädigungsgefahr besteht. 5. Befolgen Sie den Verdrahtungsplan und verwenden Sie vorzugsweise mehradrige Kupferleitungen, um Kontaktprobleme zu vermeiden, die zu Fehlfunktionen oder Verbrennungen führen könnten. 6. Sobald der Zähler korrekt an das Stromnetz angeschlossen ist, leuchtet die Betriebsanzeige auf. 7. In Gebieten mit hoher Gewitteraktivität sollten Blitzschutzmaßnahmen getroffen werden, um Beschädigungen des Zählers zu vermeiden. **Anzeigen:** - Grüne LED: Zeigt an, dass die Stromversorgung ordnungsgemäß funktioniert. - Rote LED: Zeigt die Erkennung von Leistungsimpulsen an (Impulsdauer ca. 80 ms). **Lieferumfang:** - 1 x DDS5188 DIN-Schienen-Energiezähler
