Einphasiger 220-v-din-schienen-lcd-stromzähler 5–32 A Kwh (elektronisch)

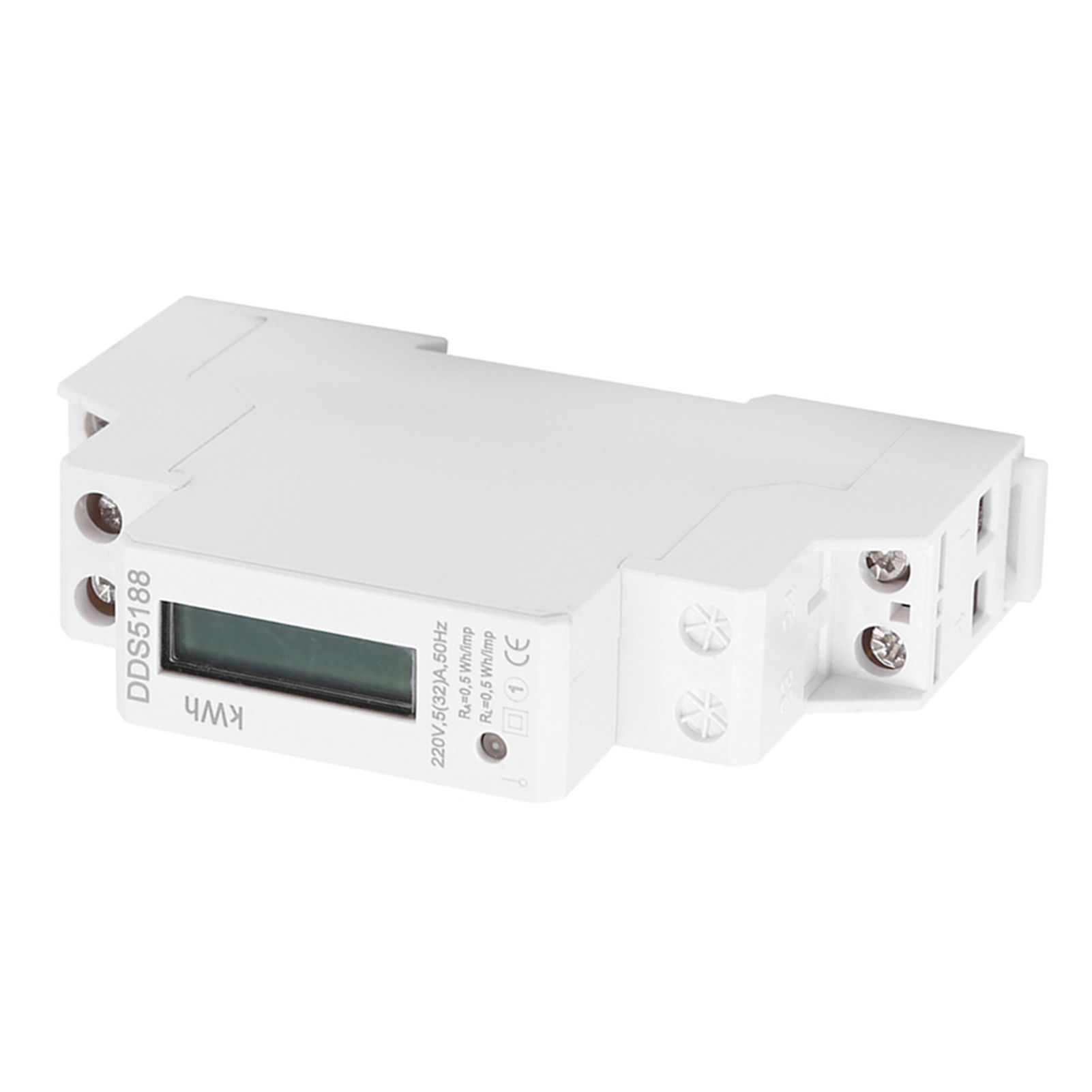

Willkommen in unserem Shop! Der einphasige DIN-Schienen-Energiezähler Modell DDS5188 wurde für die präzise und zuverlässige Messung des Wirkenergieverbrauchs in Wohnhäusern und kleineren Gewerbebetrieben entwickelt. Dieser Zähler erfüllt die technischen Anforderungen der nationalen Norm GB/T17215.321-2008 und der internationalen Norm IEC 62053 für einphasige Energiezähler der Klasse 1 oder 2. Er ermöglicht die direkte und genaue Messung des verbrauchten Wirkenergie. **Technische Daten:** - Flüssigkristallanzeige (LCD) mit 7+1 oder 6+1 Ziffern zur Anzeige des Gesamtenergieverbrauchs. - Hohe Zuverlässigkeit, kompakte Bauweise, geringes Gewicht, ansprechendes Design und fortschrittliche Technologie. - Einfache und schnelle Montage auf einer Standard-35-mm-DIN-Schiene. - Hervorragende Immunität gegen elektromagnetische Störungen, geringer Eigenstromverbrauch, hohe Genauigkeit, hohe Überlastfähigkeit, hohe Stabilität, Schutz vor Stromdiebstahl und lange Lebensdauer. Geeignet zur Messung der Wirkenergie in einphasigem Wechselstrom mit einer Nennfrequenz von 50 Hz oder 60 Hz. Geeignet für die Festinstallation in Innenräumen bei einer Umgebungstemperatur von -25 °C bis 55 °C und einer maximalen relativen Luftfeuchtigkeit von 95 %. Die Luft muss frei von korrosiven Gasen und vor Staub, Schimmel, Salznebel, Kondenswasser und Insekten geschützt sein. **Detaillierte Spezifikationen:** - Modell: DDS5188 - Typ: Einphasig, DIN-Schiene - Anzeige: LCD - Nennspannung: 220 V - Nennstrom: 5-32 A - Betriebstemperatur: -25 °C bis 55 °C - Nennfrequenz: 50-60 Hz ± 10 % - Genauigkeitsklasse: Klasse 1 (Messfehler < 1 %) - Anschluss S0: 2000 Impulse/kWh (ti = 80 ms) - Relative Luftfeuchtigkeit: ≤ 95 % - Abmessungen: siehe Abbildung - Gewicht: 98 g **Verdrahtungsplan:** Ein Verdrahtungsplan für die korrekte Installation ist im Lieferumfang enthalten. **Prüfung:** Das Messgerät verfügt über einen fotoelektrisch gekoppelten elektrischen Impulsprüfausgang im Anschlusskasten. Schließen Sie zum Testen das Prüfgerät an +5 VDC an Klemme 20 „+“ und das S-Signal an Klemme 21 „-“ an. **Installationshinweise:** 1. Der Zähler muss von einem qualifizierten Elektriker oder Fachmann installiert werden. 2. Der Zähler muss in einem trockenen, gut belüfteten Innenraum mit einer Standard-35-mm-DIN-Schiene montiert werden. Die Grundplatte des Zählers muss an einer stabilen, feuerfesten und vibrationsfreien Wand befestigt werden. 3. Die Grundplatte des Zählers muss sicher an einer stabilen, feuerfesten und vibrationsfreien Wand befestigt werden. 4. In staubigen Umgebungen oder bei Beschädigungsgefahr installieren Sie den Zähler in einem Schutzgehäuse. 5. Die Installation muss gemäß dem Verdrahtungsplan erfolgen, vorzugsweise mit mehradrigem Kupferdraht, um Fehlfunktionen oder Schäden am Zähler durch schlechten Kontakt zu vermeiden. 6. Sobald der Zähler korrekt an das Stromnetz angeschlossen ist, leuchtet die Betriebsanzeige auf. 7. In blitzgefährdeten Gebieten sollten Blitzschutzmaßnahmen getroffen werden, um Beschädigungen des Zählers zu vermeiden. **Anzeigen:** - Betriebsanzeige: Leuchtet die grüne Leuchte, ist die Stromversorgung ordnungsgemäß. - Impulsanzeige: Leuchtet die rote Leuchte, wurde ein Leistungsimpuls erkannt. Die Impulsdauer beträgt ca. 80 ms. **Lieferumfang:** - 1 x DIN-Schienen-Energiezähler. Dieses Produkt eignet sich ideal zur genauen Überwachung des Stromverbrauchs und zeichnet sich durch einfache Installation und hohe Langlebigkeit aus.
