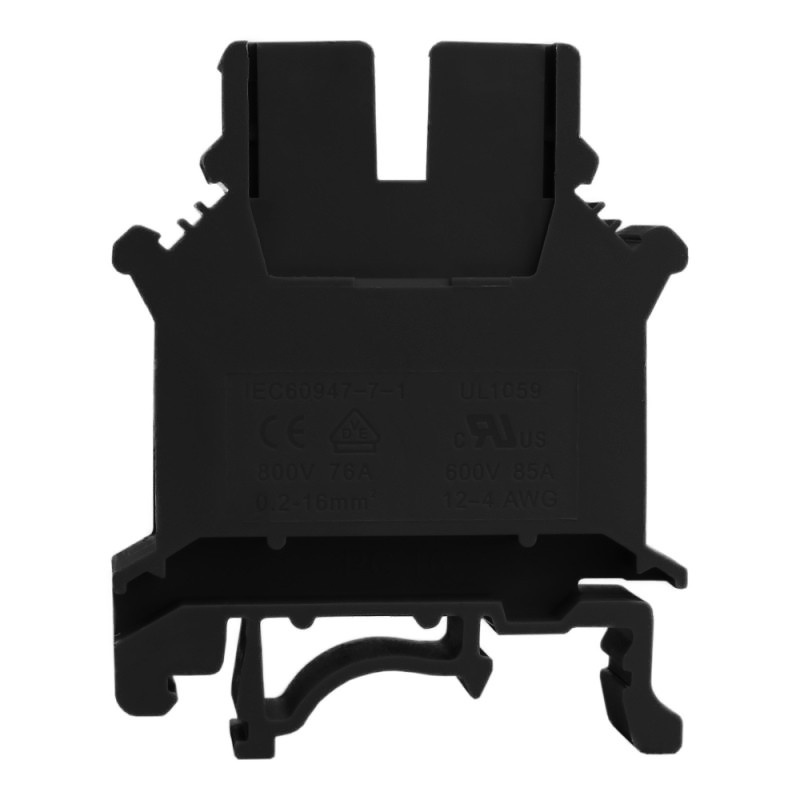

Einpoliger Schwarzer Schraubschienenverbinder 16mm2

Schienen-Klemmenblock 16 mm² PC16 schwarz Schraubklemme ⭐⭐⭐⭐⭐ Eine elektrische Anlage mit mehreren Drähten muss die Kontinuität des Stromflusses im Stromkreis gewährleisten. Durchgangs-Klemmenblöcke werden auf einer TH/TS 35 DIN-Schiene montiert und ermöglichen das Verbinden und Überbrücken von Drähten. Die Schienenverbinder der PC-Serie ermöglichen den Anschluss von Drähten mit Querschnitten von 0,2 bis 16 mm² (12 bis 4 AWG) mittels Schraubklemmen. Die Gehäuse der Verbinder bestehen aus hochwertigem PA66- und UL94V-0-Kunststoff. Alle Metallkomponenten sind aus beschichteter Kupferlegierung gefertigt. Degson-Schienenverbinder wurden zahlreichen Tests unterzogen, die ihre Qualität und Langlebigkeit bestätigen. Die Klemmenblöcke sind UL- und VDE-zertifiziert. ➡️ Merkmale des PC16-Schienenklemmenblocks: ✔️ Schraubklemmen ✔️ Nennspannung 800 V ✔️ Nennstrom 76 A ✔️ Drahtquerschnitt 0,2 - 10 mm² (12 - 4 AWG) ✔️ VDE-Zertifizierung (Nr. 40024711) und UL (Nr. E228872) ✔️ Farbe Schwarz ✔️ Hochwertiges Material symbol PC16-01P-13-00A(H) type rail terminal kind screw color black Anwendung Drahtverbindung Nennspannung 800 V nominale Intensität 76 A für Querschnittskabel 0,2 - 16 mm² Zertifikate UL, VDE, CE Prüfstandard EN60947-7-1： UL1059 Beschnitt 12,2 mm Anzahl der Pole 1P Testdaten EN60947-7-1 VDE-Zertifikat Nr. 40024711 UL1059 Testdaten UL E228872 Überspannungskategorie III Grad der Kontamination 3 Materialgruppe Ich Impulsspannung 8 kV Materialgruppe Ich Anzugsdrehmoment der Schraube 1,2 Nm Materialgruppe Ich in Gruppen verwenden B, C, D Nennspannung für die Gruppen (B, C, D) 600, 600, 600 V Nominale Intensität für die Gruppen (B, C, D) 85, 85, 5 A Nennanschlusskapazität 12 - 4 AWG zulässiger Dauerdruck 4,76 kg Schraubentyp M4 Brennbarkeitsklasse UL94 V-0 zulässige Umgebungstemperatur -40 bis +105 relative Luftfeuchtigkeit 5% - 95% Prüfstandard MIL-STD-105E II AQL 0.65 Gehäusematerial PA66, UL94V-0 Schraubenmaterial vernickeltes Kupfer Verbindungsmaterial vernickeltes Kupfer Empfohlene Abisolierung des Drahtes 12-13 mm Drahtbefestigung Draht auf die gewünschte Länge abisolieren und anschließend mit dem Nenndrehmoment festziehen. Anschluss für das Kabel Das Kabel auf die gewünschte Länge abisolieren, dann die Isolierkappe aufsetzen und mit dem Nenndrehmoment festziehen. Verfügbares Zubehör Seitenabdeckung D-PC16 Kennzeichnungsetiketten ZB10 Endhalter E-PC Verbindungsbrücke EB10-12 (in unserem Angebot) producer degson Dimensional drawing
