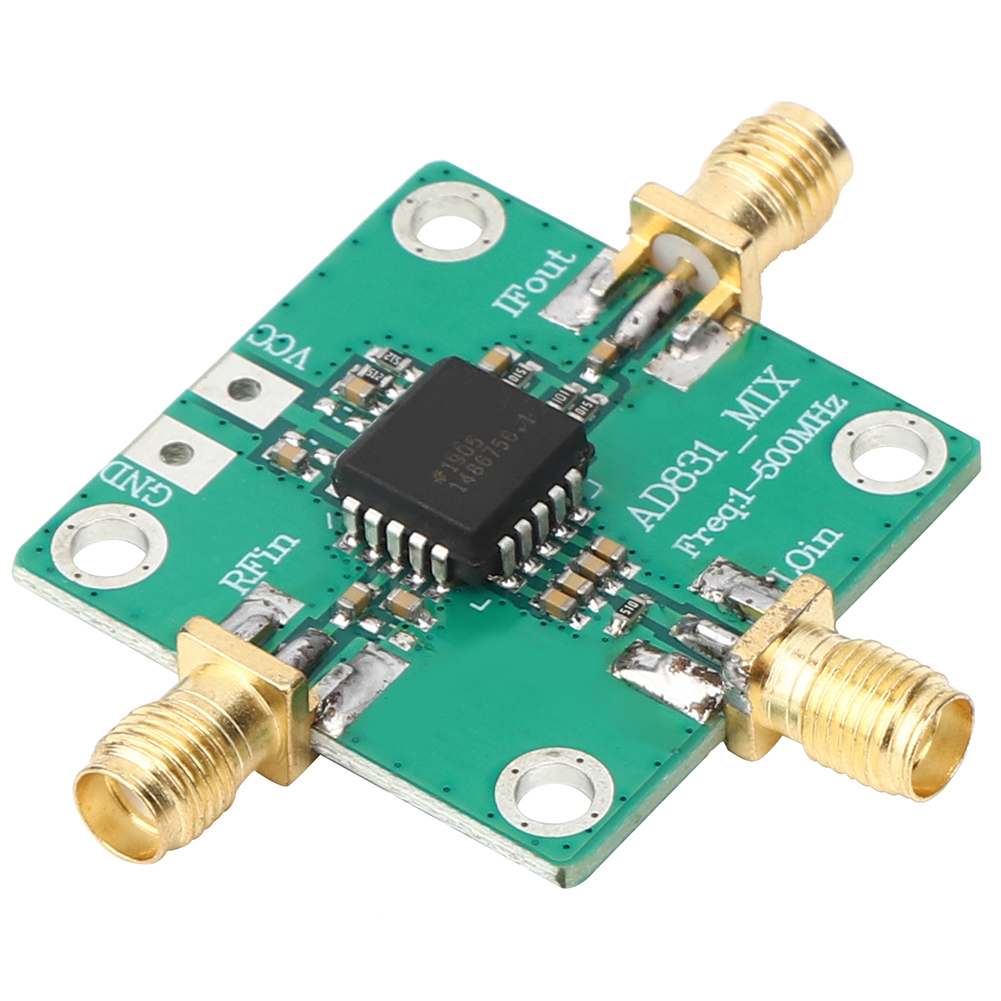

Einpoliges Leistungs-hf-modul – Einfacher Integrierter Schaltkreis Für Hochfrequenz-funkzubehör 0,1–500 Mhz

Willkommen in unserem Shop! Wir präsentieren Ihnen unser AD831 HF-Modul, einen leistungsstarken monolithischen Mischer für ein breites Spektrum anspruchsvoller Anwendungen. Dieser integrierte Schaltkreis bietet geringe Verzerrungen und einen hohen Dynamikbereich und eignet sich daher ideal für die HF-ZF-Downlink-Demodulation in Hochfrequenz- und Ultrahochfrequenzempfängern. Er ist auch hervorragend als zweiter Mischer in digitalen Mobilfunk-Basisstationen für die DC-zu-Basisband-Wandlung, Quadraturmodulation und -demodulation sowie die Dopplerverschiebungserkennung in der Ultraschallbildgebung geeignet. Der AD831 zeichnet sich durch seinen hohen Intermodulationspunkt dritter Ordnung (IP3) von +24 dBm aus, der mit einer lokalen Oszillatorleistungsaufnahme von nur -10 dBm erreicht wird. Diese Effizienz macht einen leistungsstarken lokalen Oszillator überflüssig und beseitigt somit die damit verbundenen Probleme der Abschirmung und Isolation. Im Vergleich zu passiven Mischern verbessert er die Systemleistung deutlich und senkt gleichzeitig die Gesamtkosten. Dieses Modul ist für den Betrieb mit einer einzigen Stromversorgung und einfache Integration ausgelegt und arbeitet mit einer Gleichspannung von 9–11 V. Die HF-, ZF- und Oszillatoranschlüsse sind zur Vereinfachung des Betriebs durch integrierte Kondensatoren gleichstromisoliert. Es verarbeitet HF- und Oszillator-Eingangssignale bis zu 500 MHz. Der ZF-Ausgang liefert eine unsymmetrische Spannung mit einer Bandbreite von 250 MHz. Die Verstärkung lässt sich einfach über einen externen Widerstand zwischen Ausgang (OUT) und Rückkopplung einstellen. Der integrierte Ausgangsverstärker zeichnet sich durch geringe Gleichspannungsanteile aus und eignet sich daher für gleichstromgekoppelte Anwendungen wie die Gleichstrom-Grundband-Umwandlung. Dank der guten Quellimpedanz beträgt das Einseitenband-Rauschmaß (SSB) 10,3 dB bei 70 MHz. Im Gegensatz zu passiven Mischern verursacht der AD831 keine Einfügungsdämpfung, benötigt keinen externen Duplexer und vermeidet Probleme mit passiven Abschlüssen. **Produktdetails:** **Artikeltyp:** HF-Modul **Modell:** AD831 **HF-Eingangsbereich:** 0,1 bis 500 MHz **HF-Eingangskompressionspunkt (1 dB):** +10 dBm **Lokaler Oszillator-Eingangsbereich:** 0,1 bis 500 MHz **Lokaler Oszillator-Eingangspegel:** -10 dBm **ZF-Ausgangsbereich:** 0,1 bis 200 MHz **Versorgungsspannung:** DC 9–11 V (Einzelnetzteil) * **Lieferumfang:** 1 x HF-Modul
