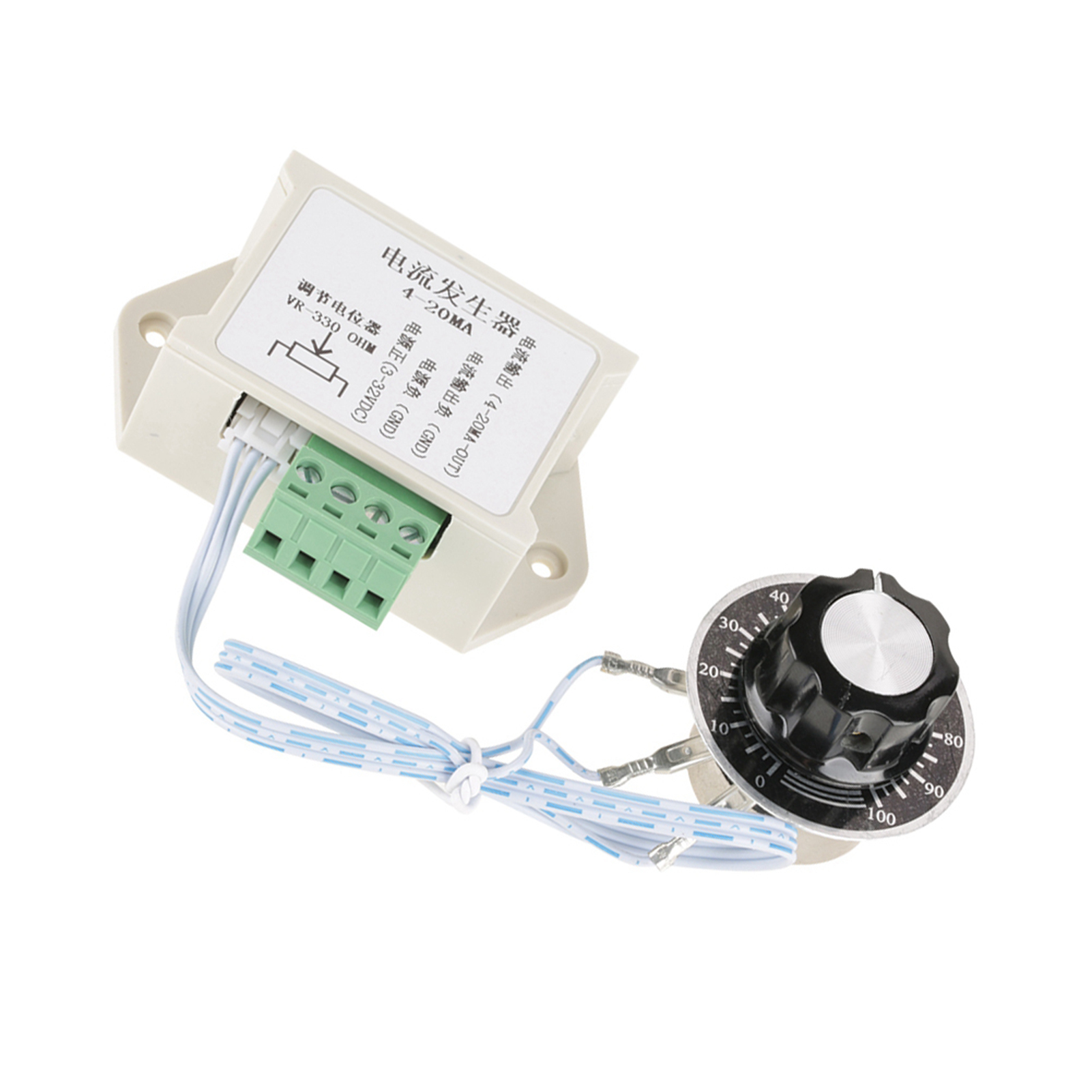

Einstellbarer 4-20ma Stromsignalgenerator, Präzisions-analogmodul

Willkommen in unserem Shop! Entdecken Sie unseren 4-20-mA-Stromgenerator – ein vielseitiges und präzises Modul für Ihre Anforderungen an analoge Stromausgänge. Dieses Produkt eignet sich ideal für den Einsatz mit speicherprogrammierbaren Steuerungen (SPS), Frequenzumrichtern, Servomotoren und anderen Industrieanlagen. Dank seiner universellen 3,3- bis 30-V-Gleichstromversorgung (12-24 V DC empfohlen) lässt er sich problemlos an verschiedene Umgebungen anpassen. Technische Daten im Detail: – Eingangsspannung: 3,3–30 V DC, für optimale Leistung werden 12–24 V DC empfohlen. – Manuelle Einstellung: Mit einem integrierten Potentiometer lässt sich der Ausgangsstrom von 4 bis 20 mA einstellen. Drehen Sie im Uhrzeigersinn, um den Strom zu erhöhen, und gegen den Uhrzeigersinn, um ihn zu verringern. – Stromstabilität: Das Modul hält den Strom automatisch auf dem eingestellten Wert konstant, auch bei Lastschwankungen. Es kann auch als Konstantstromquelle mit einem maximalen Ausgangsstrom von 20 mA verwendet werden. Geringer Stromverbrauch: Das Modul verbraucht weniger als 30 mA und ist somit mit den meisten Standardgeräten kompatibel. Kompakte Abmessungen: 73 x 54 x 30 mm (2,9 x 2,1 x 1,2 Zoll), mit einem Potentiometer-Montagedurchmesser von 10 mm und einem Lochabstand von 61 mm (2,4 Zoll). Ungefähres Gewicht: 74 g. - Montage: Geeignet für M3-Schrauben (nicht im Lieferumfang enthalten). Verdrahtungsspezifikationen: - 3-32V-Anschluss: Positiver Anschluss für Gleichstromversorgung. - GND-Anschluss (links): Negativer Anschluss für Stromversorgung. - GND-Anschluss (rechts): Negativer Ausgang für 4-20 mA Strom. - 4-20mA-OUT-Anschluss: Positiver Ausgang für 4-20 mA Strom. - Potentiometer: Zum Einstellen des Ausgangsstrombereichs (4-20 mA) im Uhrzeigersinn drehen, um den Strom zu erhöhen, und gegen den Uhrzeigersinn, um ihn zu verringern. Bedienungsanleitung: Für einen ordnungsgemäßen Betrieb muss die Ausgangslastimpedanz bestimmte Bedingungen erfüllen. Die Formel lautet: Strom = Spannung / Widerstand. Daher hängt der maximale Strom, den der Empfänger erzeugen kann, von der Versorgungsspannung und dem Signalwiderstand ab. Das Modul besitzt einen Innenwiderstand. Die konstante Ausgangsleistung berechnet sich wie folgt: Versorgungsspannung / (interner Signalwiderstand + interner Generatorwiderstand) = konstanter Ausgangsstrom. Bitte beachten Sie die folgenden Anforderungen: Bei einer 24-V-Versorgung darf der Signalwiderstand 1000 Ohm nicht überschreiten. Bei einer 12-V-Versorgung darf der Signalwiderstand 500 Ohm nicht überschreiten. Bei einer 5-V-Versorgung darf der Signalwiderstand 200 Ohm nicht überschreiten. Ist Ihr Signalwiderstand höher als diese Werte, erhöhen Sie die Versorgungsspannung oder verringern Sie den Innenwiderstand, um eine ausreichende Konstantstromquelle zu gewährleisten. Achtung: Die Versorgungsspannung darf 32 V nicht überschreiten. Dieses Modul ist kompatibel mit SPSen, Antrieben und Servomotoren. Stellen Sie sicher, dass die Spannung des Moduls mit der Schnittstelle Ihres Geräts übereinstimmt. Beginnen Sie im Zweifelsfall mit 5 V und testen Sie anschließend mit 12 V oder 24 V. Verwenden Sie für den normalen Betrieb die niedrigstmögliche Spannung. Hinweis: SPSen, Antriebe oder Server verfügen häufig über COM+- und COM--Ausgänge, an die Sie die Stromversorgung direkt anschließen können. Lieferumfang: 1 x 4–20-mA-Signalgenerator. Dieses Produkt wird ohne Schrauben oder weiteres Zubehör geliefert. Bei Fragen zur Installation oder Verwendung kontaktieren Sie uns bitte. Wir wünschen Ihnen viel Freude mit diesem zuverlässigen und leistungsstarken Modul!
