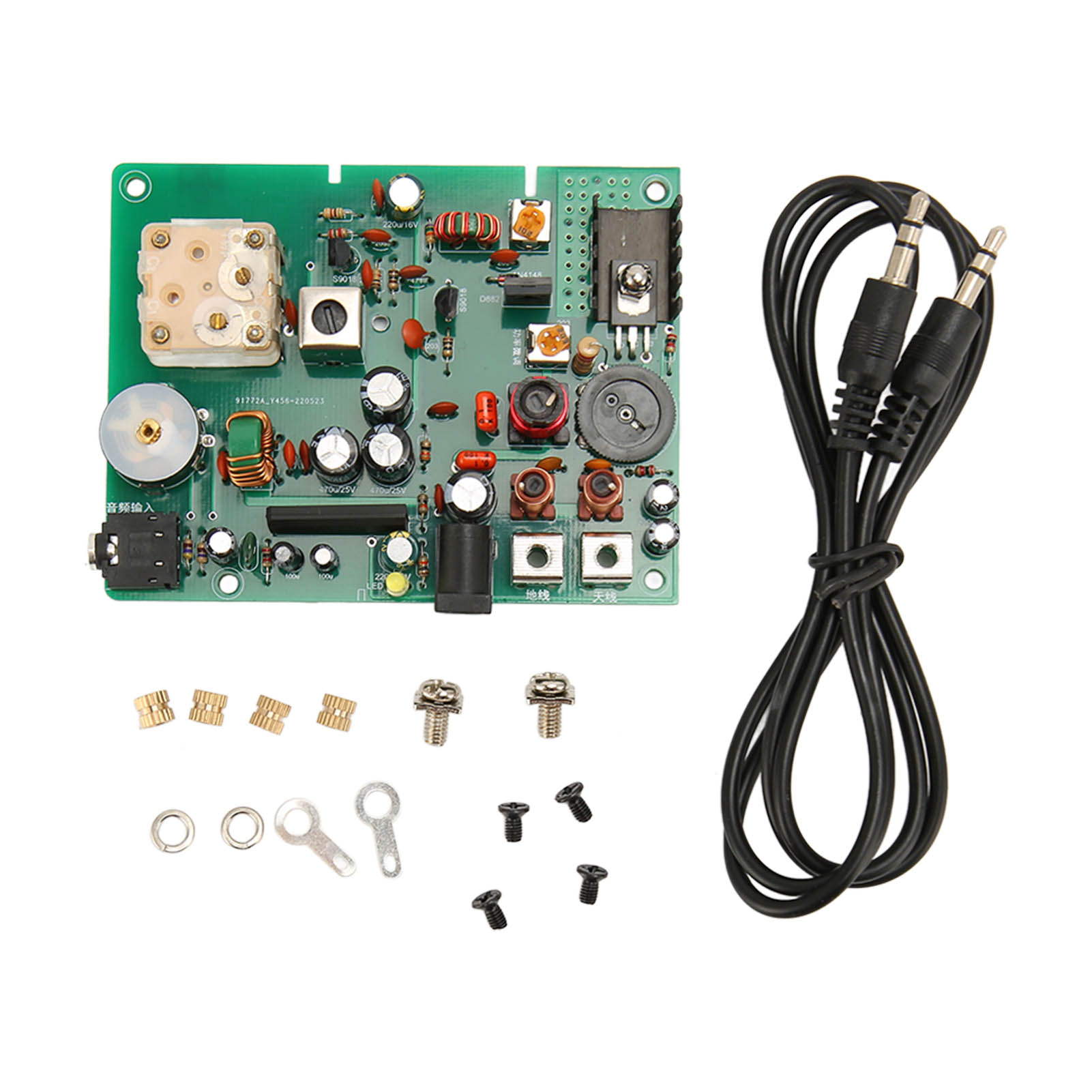

Einstellbarer Am-mittelwellen-radiosender Von 530 Bis 1600 Khz, Diy-bausatz Für Schulversuche.
EAN 7802357595559
52,07 €
ab 52,07 € inkl. Versand bei ManoMano DE
1 Händler2 AngeboteNeu
Affiliate-Links
2 Angebote gesamt
Einige Händler führen dieses Produkt mehrfach, etwa in unterschiedlichen Packungsgrößen. Die Tabelle zeigt je Händler das günstigste Angebot; weitere lassen sich dort aufklappen — achte auf die Angebotstitel.
Billigster Preis inkl. Versand
Angebote1 Händler · 2 Angebote
Preise zuletzt aktualisiert: heute
ManoMano DE
Einstellbarer Am-mittelwellen-radiosender Von 530 Bis 1600 Khz, Diy-bausatz Für Schulversuche.
Bester PreisAuf Lager
Preis
52,07 €
Versand
Gratis
Gesamt
52,07 €
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE Einstellbarer Am-mittelwellen-radiosender Von 530 Bis 1600 Khz, Diy-bausatz Für Schulversuche. Bester Preis | 52,07 € | Gratis | 52,07 € | Zum Shop |
| Merkmale | 1. TONVERSTÄRKUNG: R2, R3 für den Zugangswiderstand zur Tonquelle SW1, Lautstärkepotentiometer, Tonverstärkerchip IC1, Tonkopplungskondensatoren C9, Ton-Bypass-Kondensatoren C11, C12, Filterschaltung R1, RC C8, Betriebsanzeigen R5, D1. 2. OSZILLATIONSQUELLE: Q1 besteht aus einer Basisschaltung mit Modulationstransformator, die Hochfrequenzsignale gleicher Amplitude erzeugt. Die CV-Einstellung kann auf eine Frequenz von 530 bis 1600 kHz angepasst werden. R10, C19 für die positive Rückkopplung, C18 für den Hochfrequenz-Bypass. Kondensatoren werden verwendet, um eine Basisschaltung zu realisieren. Die Spannungsversorgungsfilterung erfolgt durch C16 und einen Hochfrequenz-Bypass-Kondensator, die Spannungsversorgungsfilterung durch C17. R7, R8, R9 für den Vorspannungswiderstand. 3. HOCHFREQUENZVERSTÄRKUNG: Zusätzliche Verstärkung des Hochfrequenzsignals: Q1, C20 für Koppelkondensator, C21 für Hochfrequenz-Bypasskondensator, R11, R12 für Vorwiderstand, B2 für Hochfrequenz-Breitband-Leitungsinduktivität. Sekundäre Hochfrequenz-Ausgangsspannung B2. 4. HOCHFREQUENZMODULATION: Klangkondensatoren C22, C23, SW3 einstellen, um die korrekte Klangspannung zu erhalten, Gegenkopplungswiderstand R15, SW2, Vorwiderstand R14, SW2 einstellen, Klangqualität durch Einstellen von SW2 verbessern. 5. FILTERNETZWERK: L2, L3, C26, C27 bilden das Tiefpassnetzwerk und filtern hohe Oberwellen heraus, sodass die Wellenform einer Sinuswelle ähnelt und optimal zur Antenne passt. Technische Daten: Artikeltyp: Mittelwellen-Funksender-Bausatz Material: Leiterplatte Stromversorgung: 9 V, 2 A DC, 5,5-mm-Anschluss, interner Pluspol und externer Minuspol (separates Netzteil erforderlich) Sendefrequenz: 530–1600 kHz (Mittelwellen-Funkband) HF-Sendeleistung: Einstellbar von 20 bis 500 mW, die Leistung sollte für Entfernungen von 5 bis 10 Metern angepasst werden. Antenne: Es kann ein handelsübliches Haushaltskabel mit 1,5 mm oder 2,5 mm Durchmesser und einer Länge von 2 bis 5 Metern verwendet werden (vom Benutzer bereitzustellen). Audioeingang: 3,5 mm an beiden Seiten Endet, wird mit Zubehör geliefert Audioquelle: CD, Desktop-Computer, Mobiltelefon usw. Anwendungsbereich: Mittelwellen-Radiobegeisterte, Studenten zum Studium der drahtlosen Signalerzeugung und der Prinzipien der Tonmodulation des AM-Senders. Lieferumfang: 1 x Sender 1 x Schraubenpackung 1 x Bedienungsanleitung 1 x Audiokabel Hinweis: Dieses Motherboard ist für Mittelwellen-Radiobegeisterte gedacht und kann ein guter Test für Radioeffekte sein. |
