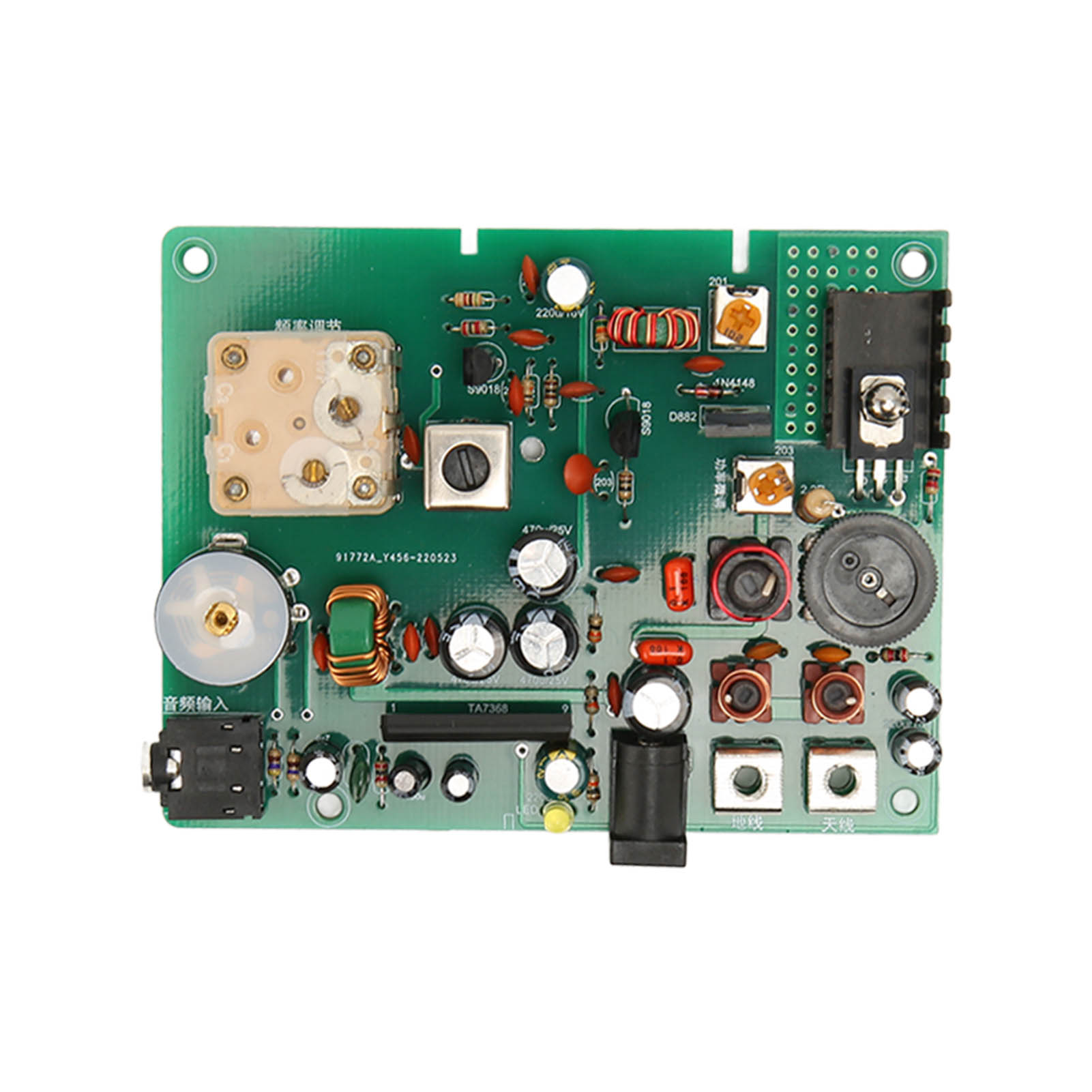

Einstellbarer Am-mittelwellensender 530-1600 Khz, Diy-senderbausatz Für Schulexperimente

1. TONVERSTÄRKUNG: R2 und R3 sind die Eingangswiderstände der Tonquelle; SW1 ist das Lautstärkepotentiometer; IC1 ist der Tonverstärkerchip; C9 ist der Koppelkondensator; C11 und C12 sind die Entkopplungskondensatoren; R1 und C8 bilden die RC-Filterschaltung; R5 und D1 sind die Versorgungsspannungsanzeigen. 2. OSZILLATIONSQUELLE: Q1 ist ein Modulationstransformator-Oszillator in Basisschaltung, der Hochfrequenzsignale gleicher Amplitude erzeugt. Die Frequenz kann über die Schwellenspannung (CV) von 530 bis 1600 kHz eingestellt werden. R10 und C19 bilden die positive Rückkopplung; C18 ist der Hochfrequenz-Entkopplungskondensator mit gemeinsamer Basis. C16 und C17 sind Versorgungsspannungsfilter- und Hochfrequenz-Entkopplungskondensatoren. R7, R8 und R9 sind die Vorspannungswiderstände. 3. HOCHFREQUENZVERSTÄRKUNG: Q2 und Q1 verstärken das Hochfrequenzsignal. C20 ist der Koppelkondensator, C21 der Hochfrequenz-Entkopplungskondensator, R11 und R12 die Vorspannungswiderstände und B2 die Hochfrequenz-Breitband-Leitungsspule. B2 liefert die sekundäre Hochfrequenz-Ausgangsspannung. 4. HOCHFREQUENZMODULATION: C22 und C23 sind akustische Korrekturkondensatoren. Mit Schalter SW3 lässt sich die gewünschte Audiospannung einstellen. R15 ist der Rückkopplungswiderstand. SW2 und R14 sind die Vorspannungswiderstände. Mit Schalter SW2 lässt sich die Klangqualität verbessern. 5. FILTERNETZWERK: L2, L3, C26 und C27 bilden den Tiefpassfilter, der hohe Oberwellen herausfiltert und so ein für die Antenne geeignetes, quasi-sinusförmiges Signal erzeugt. Artikeltyp: Mittelwellen-Funksender-Bausatz. Material: Leiterplatte. Stromversorgung: 9 V 2 A DC, 5,5-V-Schnittstelle, interne Plus- und externe Minuspolung (Netzteil nicht im Lieferumfang enthalten). Sendefrequenz: 530–1600 kHz (Mittelwelle). Sendeleistung: Einstellbar von 20 bis 500 mW, Reichweite 5 bis 10 Meter. Antenne: Haushaltsübliches Elektrokabel mit 1,5 oder 2,5 mm² Querschnitt, 2 bis 5 Meter lang (nicht im Lieferumfang enthalten). Audioeingang: 3,5-mm-Klinkenbuchse an beiden Enden (Zubehör im Lieferumfang enthalten). Audioquelle: CD-Player, Computer, Mobiltelefon usw. Zielgruppe: Mittelwellen-Radiobegeisterte, Studierende (Funksignalerzeugung, Amplitudenmodulationsprinzipien). Lieferumfang: 1 Sender, 1 Schraubensatz, 1 Bedienungsanleitung, 1 Audiokabel.
