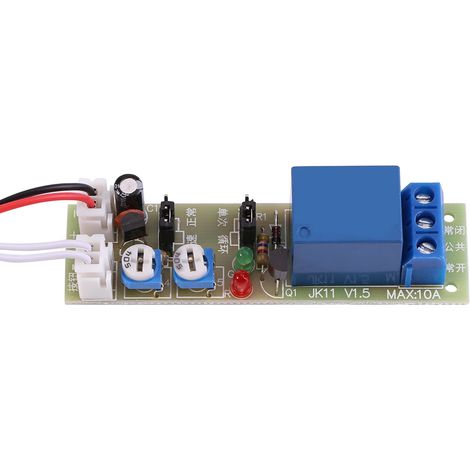

Einstellbarer Endlos-timer, Ein-/ausschalt-timer-relaismodul (dc12v, 0-60min)

Willkommen in unserem Shop! Entdecken Sie unser Zeitverzögerungsrelais-Modul, ein Präzisionswerkzeug für stabile und zuverlässige Leistung. Dieses kompakte Modul bietet vielseitige Einsatzmöglichkeiten für Ihre Automatisierungs- und Steuerungsprojekte. **Hauptmerkmale:** - **Hohe Genauigkeit und Zuverlässigkeit:** Entwickelt für konstante Leistung mit einem Zeitfehler von unter 2 %. - **Zwei Betriebsmodi:** Einfacher Wechsel zwischen monostabilem (einmaligem) und Zyklusmodus per Jumper. - **Flexible Zeiteinstellung:** Einschalt- (T1) und Ausschaltzeit (T2) sind über einen weiten Bereich frei einstellbar. - **Vielfältige Anwendungen:** Ideal zur Steuerung von Hubbewegungen, für Einschalt-/Wiederholungstests (z. B. Produkt-Burn-in-Tests) oder zur Automatisierung von Anlagen. - **Häufige Anwendungen:** Perfekt für zeitgesteuerte Anlagen, wiederholte Maschinentestschaltungen, intermittierende Aquariumpumpen usw. **Technische Details und Abmessungen:** - **Verfügbare Spannungen und Zeitbereiche (wählbar):** DC 5 V (0–15 min oder 0–60 min) / DC 12 V (0–15 min oder 0–60 min) / DC 24 V (0–15 min oder 0–60 min). - **Maximale Belastbarkeit:** 10 A bei 250 V AC oder 10 A bei 30 V DC. - **Modulabmessungen:** 70 mm x 20 mm (2,75 Zoll x 0,78 Zoll). **Betriebsarten:** - **Monostabiler Modus (Jumper OP3):** Nach dem Einschalten und einem Trigger wird das Relais aktiviert, bleibt für die eingestellte Zeitverzögerung T1 erregt und deaktiviert sich dann. Ein neuer Auslöser während der Verzögerungszeit T1 unterbricht den Zyklus sofort. - **Zyklusmodus (Jumper OP4):** Nach dem Auslösen aktiviert sich das Relais für die Dauer T1, deaktiviert sich dann für die Dauer T2, und dieser Zyklus wiederholt sich unbegrenzt. T1 und T2 werden unabhängig voneinander eingestellt. Ein Auslöser während der Verzögerungszeit unterbricht den Zyklus sofort. **Tipp zur Schnelleinstellung:** Die Zeit kann schnell eingestellt und überprüft werden, indem die Spannung (Uc) am Einstellwiderstand gemessen wird. Beispiel für ein 5V/15min-Modul: Wenn Uc = 2V, dann Zeit = (2V / 5V) * 15 min = 6 min. **Lieferumfang:** Sie erhalten **1 Zeitverzögerungsrelais-Modul**.
