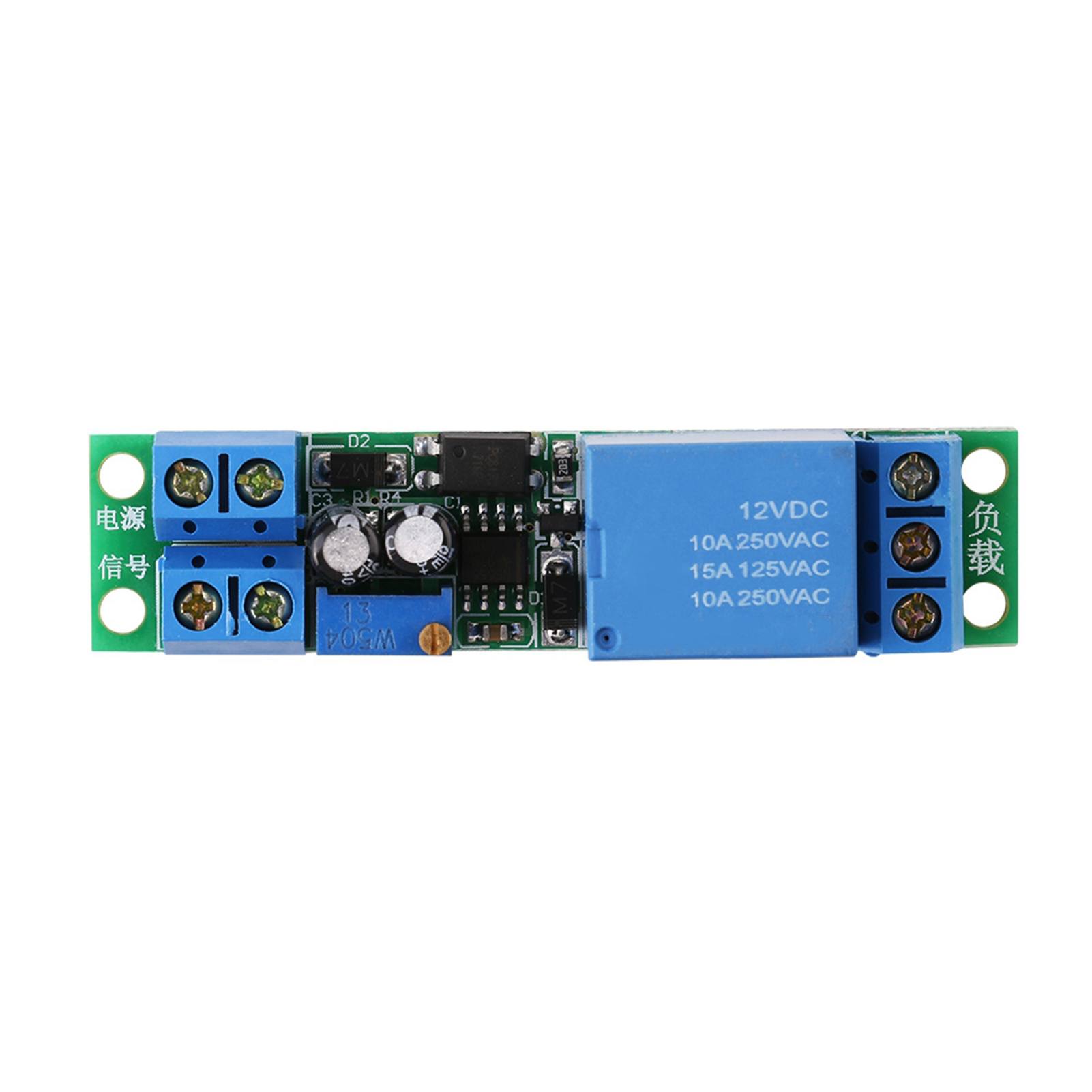

Einstellbares 12-v-dc-zeitverzögerungsrelais Mit Signaltriggerung Und Verzögerter Abschaltung

Willkommen in unserem Shop! **12V-Trigger-Zeitverzögerungsrelaismodul mit Öffnerverzögerung** Dieses 12V-Trigger-Zeitverzögerungsrelaismodul wurde für die präzise und zuverlässige Steuerung in verschiedenen elektronischen Anwendungen entwickelt. Es ermöglicht eine effiziente, wiederholte Triggerung und ist ideal für Systeme, die eine einstellbare Zeitsteuerung erfordern. **Hauptmerkmale:** - Betriebsspannung: DC 12V - Belastbarkeit: AC 250V 10A; DC 30V 10A - Einstellbare Verzögerungszeit über Potentiometer (im Uhrzeigersinn drehen zum Verringern, gegen den Uhrzeigersinn zum Erhöhen) - Standardeinstellung: 0-25 Sekunden (für längere Verzögerungszeiten einfach durch einen größeren Kondensator oder ein größeres Potentiometer ersetzen) - Verpolungsschutz durch eine integrierte Diode am Stromversorgungsanschluss - Triggersignal kompatibel mit hohen oder niedrigen Pegeln, geeignet für industrielle Steuerungen - Wiederholtes Triggern möglich **Technische Daten:** - Versorgungsspannung: DC 12V - Belastbarkeit: AC 250V 10A; DC 30V 10A - Verzögerungszeit: T(S) = 1,1 * R(Ω) * C(f); Beispiel: Mit einem 47µF-Kondensator und einem 500-kΩ-Widerstand beträgt die Zeit T = 1,1 * 0,000047 * 500000 = 25,85 Sekunden. Abmessungen: ca. 67 x 16 mm (2,64 x 0,62 Zoll). **Funktionsprinzip:** 1. Beim Einschalten des Moduls (12 V oder 5 V) wird das Relais sofort aktiviert und verbindet den NO-Anschluss mit dem COM-Anschluss. 2. Nach einer Verzögerung von 0 bis 25 Sekunden deaktiviert das Relais und verbindet den NC-Anschluss mit dem COM-Anschluss. 3. Das Relais bleibt deaktiviert, bis ein externes Triggersignal empfangen wird. 4. Bei anhaltend aktiviertem Triggersignal bleibt das Relais aktiviert, bis das Signal abklingt. Anschließend deaktiviert es nach einer Verzögerung von 0 bis 25 Sekunden und verbindet den NC-Anschluss mit dem COM-Anschluss. **Anwendungsbereiche:** - Robotik - Zeitschaltuhren für Kfz-Beleuchtung - Entwicklung intelligenter Produkte - Automatisierungstechnik - SPS-Entwicklung - Smart-Home-Automatisierung - Diebstahlwarnanlage - Allgemeine Elektronikentwicklung **Lieferumfang:** - 1 x Zeitverzögerungsrelais-Modul **Wichtiger Hinweis:** Bitte beachten Sie, dass dieses Produkt in einer neuen oder älteren Version geliefert werden kann. Die Auswahl erfolgt zufällig. Bitte stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
