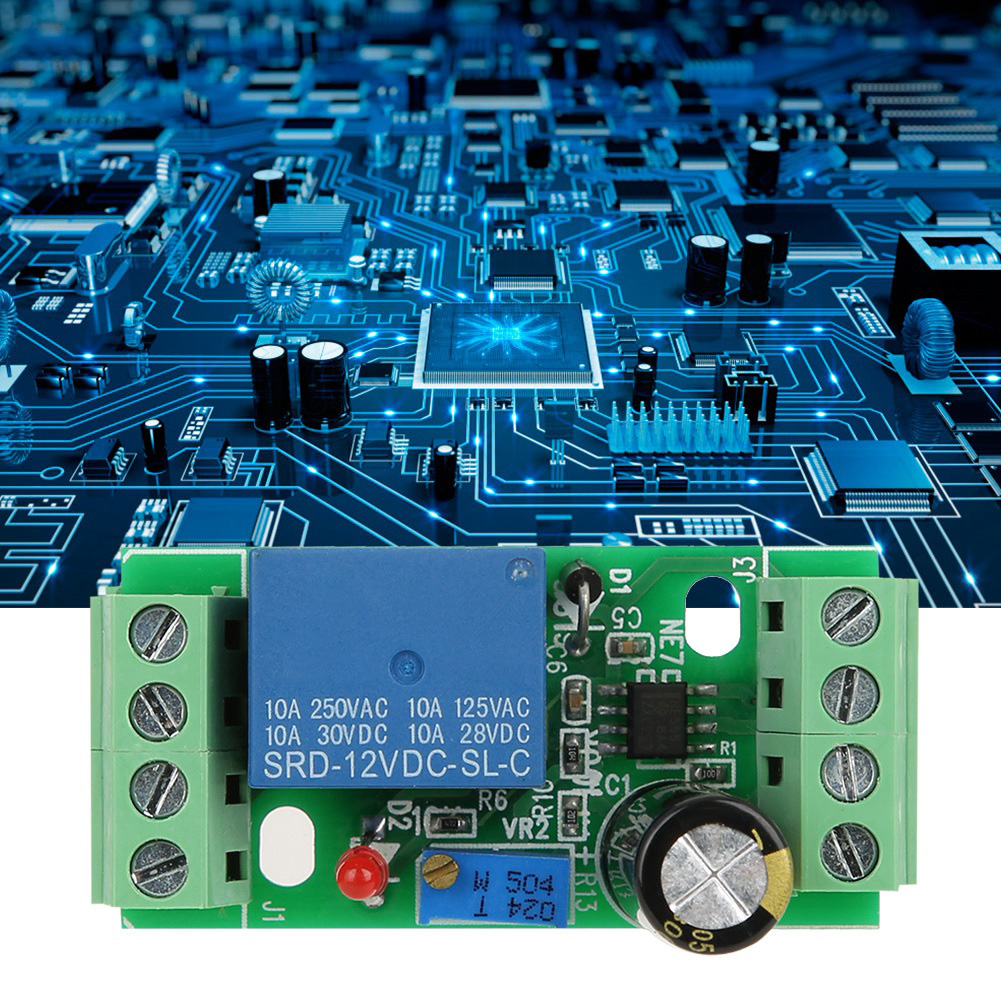

Einstellbares 12v-zeitverzögerungsrelaismodul Mit Ein-/aus-anzeige, Verzögerungsschalteranschluss Für Elektrische Schaltungen

Willkommen in unserem Shop! Dieses Schalttimer-Modul bietet eine zuverlässige und vielseitige Lösung für Ihre Verzögerungssteuerungsanforderungen. Hier die detaillierten Produktmerkmale: - **Verzögerungsfunktion:** Beim Einschalten oder Auslösen eines externen Schalters ist die Zeitverzögerung von 1 Sekunde bis 10 Minuten einstellbar. Die Relaiskontakte öffnen oder schließen entsprechend. - **Visuelle Anzeigen**: Das Modul ist mit LEDs zur Aktivierung und Deaktivierung des Relais ausgestattet, die eine klare Überwachung des Betriebszustands ermöglichen. - **Integrierter Schutz**: Bei einer Zeitverzögerung von weniger als ca. 0,5 Sekunden deaktiviert sich das Relais automatisch, um den Treiber-IC zu schützen. - **Vereinfachte Installation**: Die elliptischen Montagelöcher ermöglichen eine schnelle und präzise Installation. - **Vielfältige Anwendungen**: Ideal zur Verzögerungssteuerung in Röhrenverstärkern (verzögertes Einschalten von Hochspannungsschirmen), Zutrittskontrollsystemen und allen anderen Anwendungen, die eine Zeitverzögerung erfordern. - **Monostabiler Modus**: Betrieb im monostabilen Modus mit einem normalerweise offenen Drucktaster für die konventionelle Steuerung. - **Erweiterte Funktionen**: Kann mit mehreren Modulen für kaskadierte Verzögerungssteuerung, intelligente Steuerung oder einfache Steuerlogik (SPS-Typ) kombiniert werden. **Technische Daten Technische Daten**: - Produkttyp: Schaltverzögerungsmodul - Eingangsspannung: 12 V - Eingangsstrom: ≥ 50 mA - Gesteuerte Schaltparameter: Spannung 0–240 V (AC/DC), Strom 0–10 A - Verzögerungskapazität: 470 µF für einen Bereich von 1 Sekunde bis 3 Minuten (Standardmodell) **Bedienungsanleitung**: 1. Mit dem blauen Potentiometer wird die Verzögerung eingestellt: Im Uhrzeigersinn drehen, um die Verzögerung zu verkürzen, gegen den Uhrzeigersinn drehen, um sie zu verlängern. 2. Sobald die Verzögerung eingestellt ist, wird der Timer beim Einschalten aktiviert (die Kontrollleuchte leuchtet). Eine erneute Aktivierung während dieser Verzögerung startet den Timer neu. 3. Wenn unmittelbar nach dem Auslösen ein Klicken zu hören ist (sehr kurze Zeit), bedeutet dies, dass die Verzögerung auf etwa 0 Sekunden eingestellt ist. Drehen Sie das Potentiometer gegen den Uhrzeigersinn und lösen Sie erneut aus. Stellen Sie dann schrittweise die gewünschte Verzögerung ein. 4. Stellen Sie sicher, dass die Versorgungsspannung 12 V nicht überschreitet und die Polarität (Plus und Minus) korrekt angeschlossen ist. **Lieferumfang**: - 1 x Schalttimer-Modul Dieses Modul ist sofort einsatzbereit und bietet eine praktische und langlebige Lösung für Ihre Verzögerungssteuerungsprojekte.
