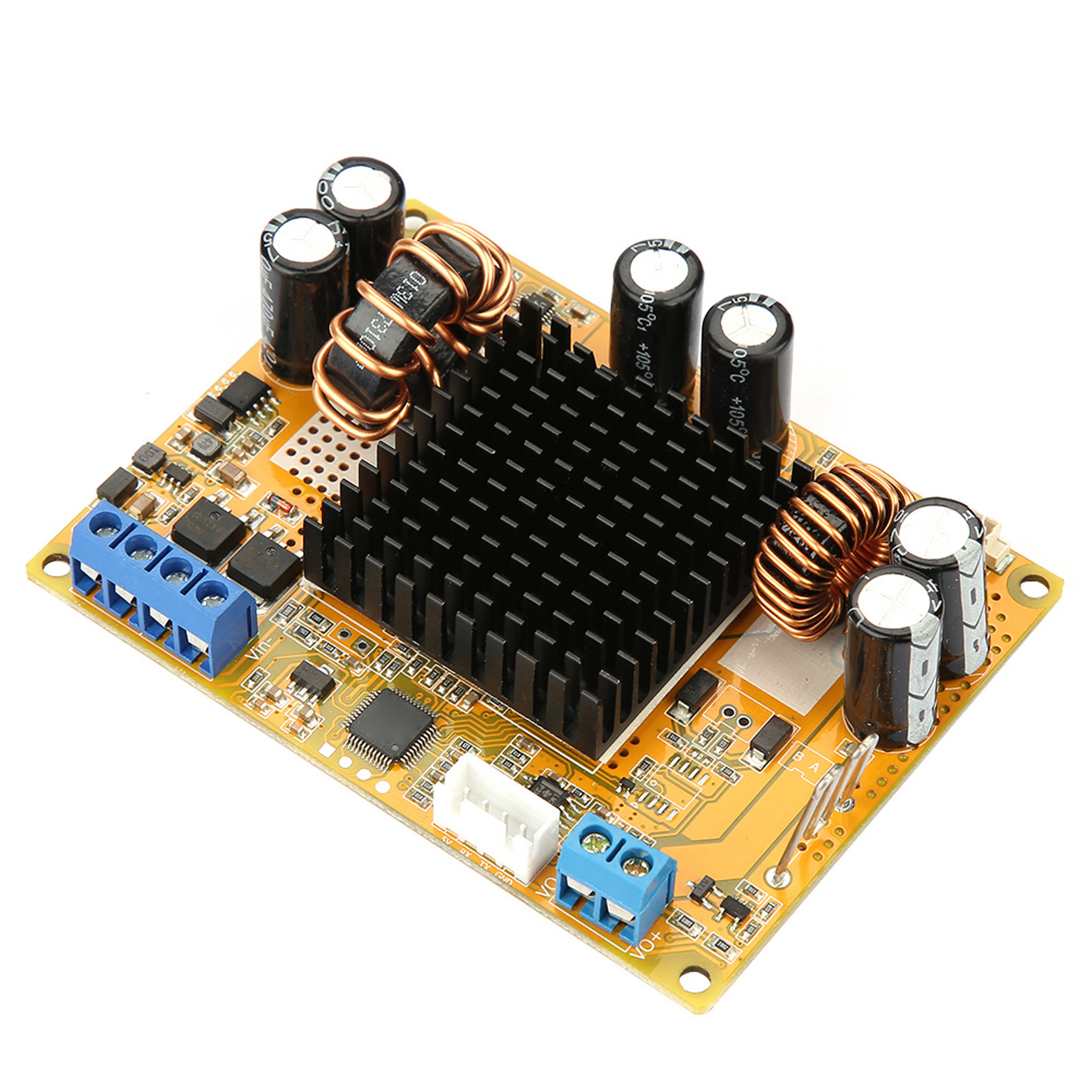

Einstellbares Automatisches Aufwärts-/abwärts-dc/dc-netzteilmodul Für Cnc-stromversorgung

Willkommen in unserem Shop! Dieses Modul ist ein automatischer DC/DC-Wandler (Auf-/Abwärtswandler), der eine Eingangsspannung von 6–32 V in eine einstellbare Ausgangsspannung von 0–30 V umwandelt. Ausgestattet mit einem hochpräzisen LCD-Display ermöglicht es das einfache und übersichtliche Ablesen von Spannung und Stromstärke in Echtzeit. Hauptmerkmale: - Automatische Auf-/Abwärtswandlung: 6–32 V Eingang, 0–30 V Ausgang (stufenlos einstellbar). Die maximale Ausgangsspannung ist von der Eingangsspannung abhängig und beträgt maximal 30 V. - Hochpräzises LCD-Display: 0,01 V Auflösung für Spannung und 0,01 A für Strom für präzise Steuerung. - Maximale Leistung von 160 W, für höhere Zuverlässigkeit wird jedoch ein Betrieb im Bereich von 120 W empfohlen. Reduzieren Sie die Leistung bei großen Spannungsdifferenzen. - Hoher Wirkungsgrad von bis zu 95 %. - Betriebstemperatur: -10 °C bis +75 °C. Bitte überwachen Sie die Temperatur der Leistungsröhre und verbessern Sie die Wärmeableitung (ein Lüftermontageplatz und Anschlüsse sind vorhanden). Technische Daten: - Eingangsspannung: DC 6–32 V - Ausgangsspannung: DC 0–32 V (stufenlos einstellbar, maximal 30 V abhängig von der Eingangsspannung) - Ausgangsstrom: Maximal 5 A (einstellbar) - Wirkungsgrad: Bis zu 95 % - Leistung: Maximal 160 W (empfohlen: 120 W) - Betriebstemperatur: -10 °C bis +75 °C - Auflösung: 0,01 V (Spannung), 0,01 A (Strom) - Kurzschlussschutz: Ja - Verpolungsschutz (Eingangspolarität): Ja - Rückstromschutz (Ausgang): Nein, ggf. hinzufügen Eine Diode, falls zum Laden verwendet - Größe: siehe Abbildung - Gewicht: 144 g - Anschluss: VI+-Klemmen für positiven Eingang, VO+ für positiven Ausgang Einstellungen: 1. Ausgangsspannung einstellen: Drücken Sie kurz die Taste „CV“, um in den Spannungseinstellungsmodus zu gelangen. Drehen Sie das Potentiometer, um den aktuellen Spannungswert einzustellen. Drücken Sie das Potentiometer, um zwischen den Stellen vor und nach dem Komma umzuschalten. Drücken Sie nach der Einstellung erneut kurz „CV“, um die Einstellungen zu speichern und den Modus zu verlassen. 2. Ausgangsstrom einstellen: Drücken Sie kurz die Taste „CC“, um in den Stromeinstellungsmodus zu gelangen. Drehen Sie das Potentiometer, um den Stromwert einzustellen. Drücken Sie das Potentiometer, um zwischen den Stellen vor und nach dem Komma umzuschalten. Drücken Sie nach der Einstellung erneut kurz „CC“, um die Einstellungen zu speichern und den Modus zu verlassen. 3. Einstellen des Anzeigemodus: Drücken Sie kurz die Taste „MODE“, um den Anzeigemodus zu ändern. „IN“ zeigt die Eingangsspannung, „OUT“ die Ausgangsspannung an. 4. Einstellen des Ausgangs: Drücken Sie kurz den Potentiometerknopf, um die Ausgangsspannung ein- oder auszuschalten. Im ausgeschalteten Zustand wird „OFF“ angezeigt. Lieferumfang: 1 x Automatisches Auf-/Abwärtswandlermodul Hinweis: Bitte beachten Sie, dass neue und ältere Versionen dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie sicher, dass Sie vor der Bestellung keine Präferenz haben.
