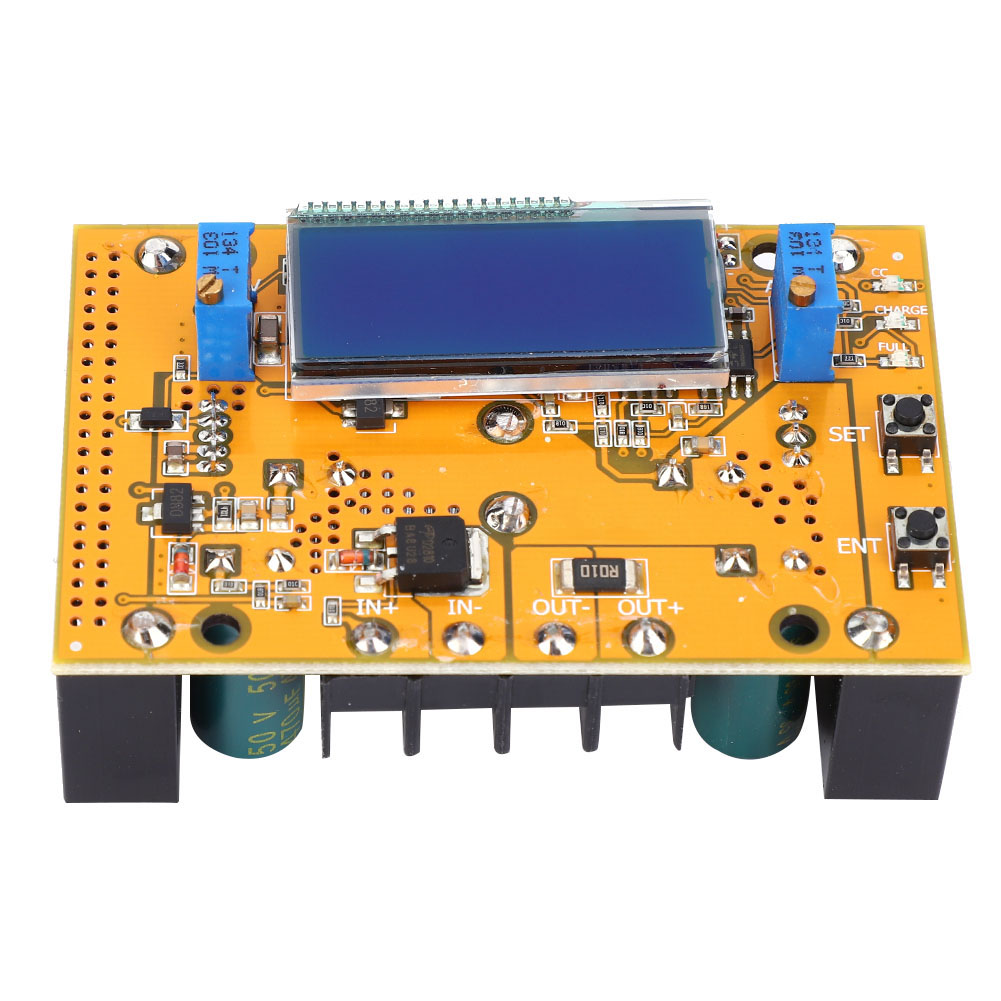

Einstellbares Dc/dc-abwärtswandlermodul Mit Dualer Strom- Und Spannungsanzeige Und Lcd-display Für Elektrische Geräte

Willkommen in unserem Shop! Entdecken Sie unser einstellbares Abwärtsspannungswandlermodul WD3610 – entwickelt für zuverlässige und vielseitige Leistung. Dieses Modul verfügt über einen Überstromschutz und gewährleistet so einen sicheren Betrieb in verschiedensten Anwendungen. Das integrierte LCD-Display liefert klare und gut lesbare Messwerte, während hochwertige elektronische Bauteile und ein präziser Fertigungsprozess eine optimale Lebensdauer garantieren. Das Produkt wird mit einer Zubehörtasche geliefert, die die Montage schnell und einfach macht. Es kann als Akkuladegerät oder als Konstantstrom-LED-Treiber verwendet werden und bietet somit hohe Flexibilität. **Technische Daten:** - Typ: Abwärtsspannungsmodul - Modell: WD3610 - Eingangsspannung: 7 V bis 36 V - Ausgangsspannung: 2 V bis 32 V, einstellbar (funktioniert nur im Abwärtsmodus; die Eingangsspannung muss mindestens 1 V höher als die Ausgangsspannung sein) - Ausgangsstrom: Einstellbar, maximal 10 A (empfohlen unter 8 A; Betrieb unter 5 A oder 70 W ist mit natürlicher Kühlung möglich; darüber hinaus muss die Wärmeableitung verbessert werden. Die Konstantstromregelung erfordert eine Ausgangsspannung über 2 V. Die Stromregelung ist nur im Konstantstrommodus wirksam) - Ausgangsleistung: Maximal 150 W (empfohlen unter 100 W; bei großen Spannungsdifferenzen die Leistung reduzieren) - Betriebstemperatur: -20 °C bis +75 °C (Überwachen Sie die Temperatur des Leistungstransistors; bei Überschreitung verbessern Sie die Wärmeableitung) - Genauigkeit: 0,01 V, 0,01 A, 3-stellige Anzeige, Stromeinheit in A - Wirkungsgrad: bis zu 95 % - Kurzschlussschutz: Ja (im Konstantstrommodus entspricht der Stromwert der Stromeinstellung) - Verpolungsschutz am Eingang: Ja - Rückstromschutz am Ausgang: Nein (bei Last eine Diode hinzufügen!) - Montage: beidseitig auf der Acrylplatte, mit 8 Abstandshaltern und 8 x 3 mm Schrauben - Anschluss: Schraubklemmen oder Löten, „IN“ für Eingang, „OUT“ für Ausgang - Modulabmessungen: ca. 80 x 53 x 35 mm (3,1 x 2,1 x 3,5 Zoll) 1,4 Zoll) **Kalibrierung:** Dieses Modul verfügt über eine Kalibrierungsfunktion, um ungenaue Messungen zu vermeiden. Sollten Sie eine ungenaue Messung feststellen, gehen Sie wie folgt vor (eine Kalibrierung genügt!): - Spannungskalibrierung: Halten Sie im ausgeschalteten Zustand die Taste „SET“ gedrückt und schalten Sie das Gerät anschließend ein. Das LCD-Display blinkt; lassen Sie die Taste „SET“ los. Verwenden Sie die Taste „SET“, um die Spannung zu erhöhen, und die Taste „ENT“, um sie zu verringern, bis Sie die korrekte Eingangsspannung erhalten. Beispiel: Bei einer Eingangsspannung von 12,65 V stellen Sie diese auf 12,65 V ein. Der Messwert wird nach 2 Sekunden automatisch aufgezeichnet. Schalten Sie das Gerät aus – die Kalibrierung ist abgeschlossen! **Besonderer Hinweis:** Einige Kunden stellen fest, dass sich die Ausgangsspannung nach Erhalt des Geräts nicht einstellen lässt. Dies liegt an der Standardeinstellung von ca. 20 V. Um dieses Problem zu beheben, drehen Sie das Potentiometer ADJ-V mindestens 10 Umdrehungen gegen den Uhrzeigersinn, bis sich der Spannungswert ändert. Das Modul kann die Spannung dann korrekt anpassen. **Einstellungshinweise:** Mit der Taste „SET“ können Sie den Anzeigemodus auswählen. Es stehen drei Optionen zur Verfügung: 1. Modus F-0: Zeigt die Ausgangsspannung an 2. Modus F-1: Zeigt die Eingangsspannung an 3. Modus F-2: Zeigt abwechselnd Eingangs- und Ausgangsspannung an. Drücken Sie „SET“, um durch die drei Modi zu wechseln. Die entsprechende Anzeige leuchtet auf oder erlischt. Drücken Sie „ENT“, um die Einstellungen zu speichern und das Modul zu verlassen. Durch separates Drücken von „ENT“ kann die LCD-Hintergrundbeleuchtung ein- oder ausgeschaltet werden. **Lieferumfang:** - 1 x Abwärtswandlermodul - 1 x Montagebeutel
