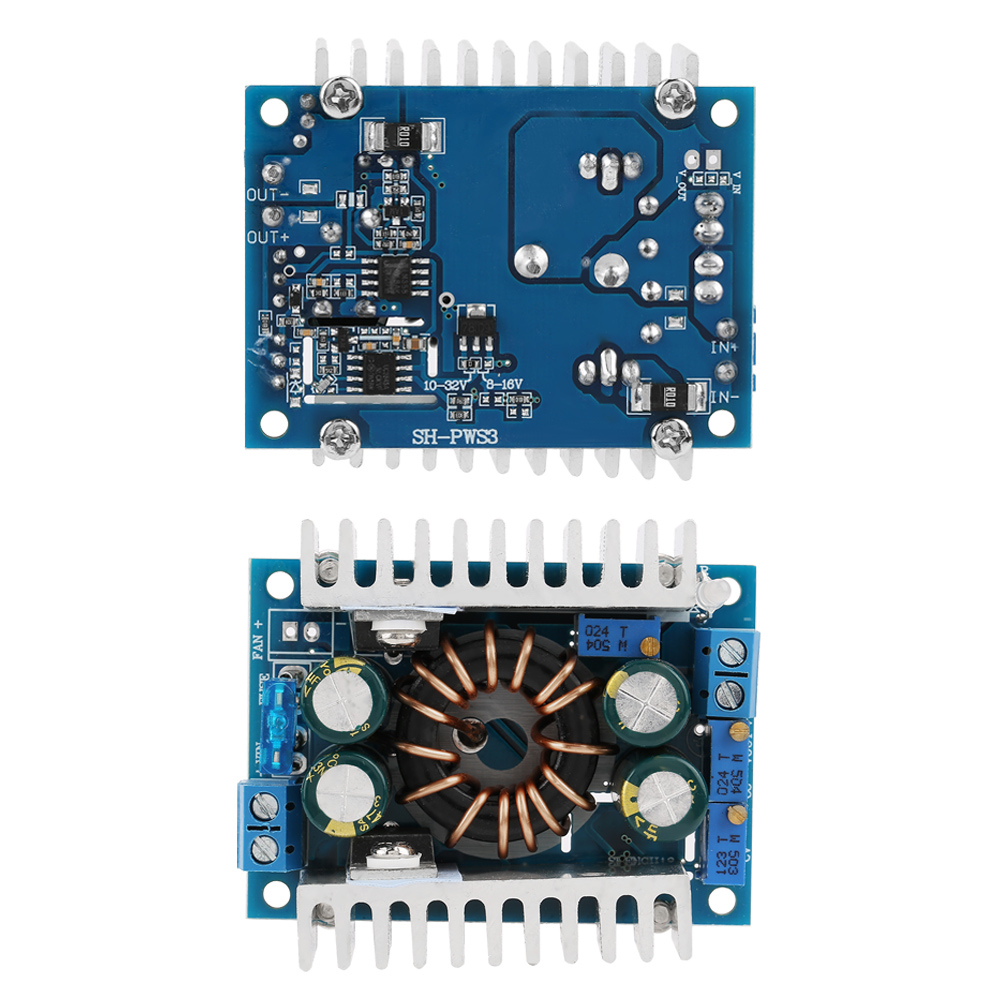

Einstellbares Dc-dc-konstantstrom-led-netzteilmodul, 10-32 V Oder 12-60 V, Solargeregelte Spannung, Zum Laden.

Willkommen in unserem Shop! Dieses nicht-isolierte DC-Leistungswandlermodul ist auf eine lange Lebensdauer ausgelegt. Es bietet eine hohe und stabile Ausgangsleistung und wandelt eine Eingangsspannung von 10–32 V DC in eine Ausgangsspannung von 12–60 V DC um. Dank hochwertiger Komponenten erreicht es einen Wirkungsgrad von bis zu 95 %. Große Kühlkörper sorgen für eine optimale Wärmeableitung. Dieses Modul wird häufig zur Spannungsstabilisierung in Solaranlagen, zum Laden von Batterien, zur Stromversorgung von Hochleistungs-LEDs usw. eingesetzt. Spezifikationen: - Typ: Nicht isoliertes Boost-Modul - Eingangsspannung: 10–32 V DC - Eingangsstrom: 16 A (max.). Bei mehr als 8 A ist eine verbesserte Wärmeableitung erforderlich. - Ruhestrom: 15 mA (getestet bei einer Wandlung von 12 V auf 20 V; er steigt mit höherer Ausgangsspannung). - Ausgangsspannung: 10–60 V DC, stufenlos einstellbar (gilt nur, wenn die Eingangsspannung niedriger als die Ausgangsspannung ist; die Spannung kann nicht verringert werden). - Ausgangsstrom: 8 A (abhängig von der Eingangs-/Ausgangsspannungsdifferenz; je größer die Differenz, desto niedriger der Ausgangsstrom. Bei einem Strom über 4 A ist eine verbesserte Wärmeableitung erforderlich). - Konstantstrombereich: 0,3~8A - Einstellbereich der Ladeanzeige: 0,3~8A - Ausgangsleistung: Natürliche Kühlung max. 90W; Verbesserte Kühlung max. 150W - Betriebstemperatur: -40℃ bis 85℃ (bei zu hoher Temperatur die Wärmeableitung verbessern) - Frequenz: 150kHz - Umwandlungswirkungsgrad: 95% (der Wirkungsgrad hängt von den Eingangs- und Ausgangsspannungen/-strömen und der Spannungsdifferenz ab) - Kurzschlussschutz: Ja (15A Eingangssicherung) - Verpolungsschutz: Nein, im Allgemeinen kann eine Diode in Reihe am Eingang geschaltet werden - Ausgangs-LED: Lastanzeige; Rot während des Ladevorgangs, grün, wenn der Ladevorgang abgeschlossen ist - Verpolungsschutz: Ja - Montage: Vier 3-mm-Schrauben (nicht im Lieferumfang enthalten) - Verdrahtung: Klemmenblöcke - Gewicht: ca. 74 g / 2,6 oz Lieferumfang: 1 * Spannungswandler Anleitung zur Stromeinstellung: 1. Stellen Sie das CV-Potentiometer entsprechend den Lastanforderungen ein, um die Ausgangsspannung auf den entsprechenden Wert einzustellen, z. B.: 4 Batterien in Reihe mit 55 V, 10 LEDs in Reihe mit 37 V. 2. Stellen Sie den Ausgangsstrom des Moduls auf den Minimalwert ein (drehen Sie das CC-Potentiometer gegen den Uhrzeigersinn, bis Sie ein leises Klicken hören). 3. Schließen Sie ein Amperemeter an, verbinden Sie es mit der LED oder Batterie und stellen Sie das DC-Potentiometer auf den benötigten Strom ein. Wenn Sie das Modul zum Laden verwenden, entladen Sie den Akku vor der Einstellung. Je voller der Akku ist, desto geringer ist der Ladestrom. Beachten Sie, dass der Strom dieses Moduls bei einem Kurzschluss nicht eingestellt werden kann. 4. Einstellen des Ladestroms (LED-Anzeige): Die LED zeigt an, ob der Akku vollständig geladen ist. Die rote LED leuchtet während des Ladevorgangs, die grüne LED leuchtet, sobald der Ladevorgang abgeschlossen ist. Schließen Sie einen vollständig geladenen Akku an den Ausgang an und stellen Sie das LED-Potentiometer so ein, dass die grüne LED leuchtet.
