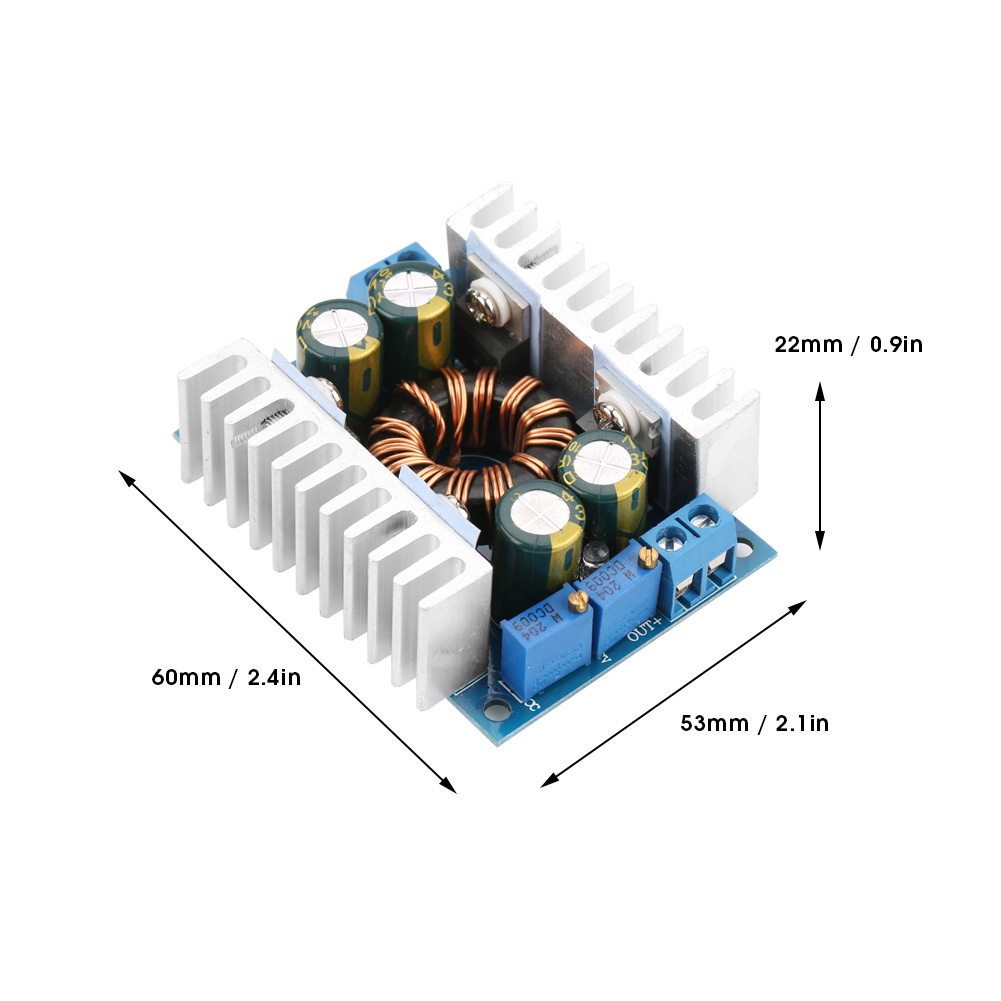

Einstellbares Dc-dc8a Automatisches Konstantspannungs-/konstantstrom-boost-/step-down-netzteilmodul Für Solar-, Wind- Und Fahrzeugladung

Willkommen in unserem Shop! Dieses geregelte, nicht isolierte DC-Leistungswandlermodul ist auf eine lange Lebensdauer ausgelegt. Es bietet eine stabile, hohe Ausgangsleistung und wandelt eine Eingangsspannung von 5–30 V DC in eine einstellbare Ausgangsspannung von 1,25–30 V DC um. Dank hochwertiger Bauteile erreicht dieses Modul einen hohen Wirkungsgrad von bis zu 93 %. Es verfügt über Schutzfunktionen gegen Überstrom, Kurzschlüsse und Überhitzung. Darüber hinaus ist es mit zwei Kühlkörpern zur verbesserten Wärmeableitung ausgestattet. Technische Daten: - Typ: Nicht isoliertes, synchron gleichgerichtetes automatisches Aufwärts-/Abwärtswandlermodul - Eingangsspannung: DC 5-30 V - Eingangsstrom: 8 A (maximal 10 A, im Dauerbetrieb 6 A nicht überschreiten) - Ruhestrom: 4 mA (kann je nach Betriebsspannung variieren) - Ausgangsspannung: Stufenlos einstellbar von 1,25 V bis 30 V - Ausgangsstrom: 10 A (maximal) (bei langfristiger natürlicher Kühlung 5 A nicht überschreiten; den Nennwert bei hoher Ausgangsspannung reduzieren). Wenn die Modultemperatur 65 °C überschreitet, verbessern Sie die Wärmeableitung oder reduzieren Sie den Nennwert. - Konstantstrombereich: 0,2–10 A - Betriebstemperatur: -40 °C bis +85 °C - Frequenz: 150 kHz - Wirkungsgrad: Typisch 91 %, maximal 93 % - Überstromschutz: Ja - Kurzschlussschutz: Ja (Strombegrenzungsschutz) - Überhitzungsschutz: Ja (automatische Reduzierung der Ausgangsspannung) - Verpolungsschutz am Eingang: Nein, falls erforderlich, schließen Sie eine Diode in Reihe am Eingang an - Rückstromschutz am Ausgang: Ja, keine zusätzliche Diode für die Last erforderlich - Anschlussart: Ausgangsklemmenblock (IN für Eingang, OUT für Ausgang) - Gewicht: 70 g (ca. 2,5 oz) Lieferumfang: 1 * Modul Stromeinstellung: 1. Stellen Sie die Ausgangsspannung mit dem CV-Potentiometer entsprechend den Lastanforderungen ein. 2. Drehen Sie das CC-Potentiometer ca. 30 Umdrehungen gegen den Uhrzeigersinn (d. h. stellen Sie den Ausgangsstrom auf Minimum ein), schließen Sie eine LED an und stellen Sie dann mit dem CC-Potentiometer den gewünschten Strom ein. Wenn Sie dieses Modul zum Laden von Akkus verwenden, schließen Sie es erst an den Ausgang an, nachdem der Akku vollständig entladen ist. Stellen Sie mit dem CC-Potentiometer den gewünschten Strom ein. Je mehr Energie der Akku enthält, desto geringer ist der Ladestrom. Bitte verwenden Sie zum Einstellen des Stroms keinen Kurzschluss.
