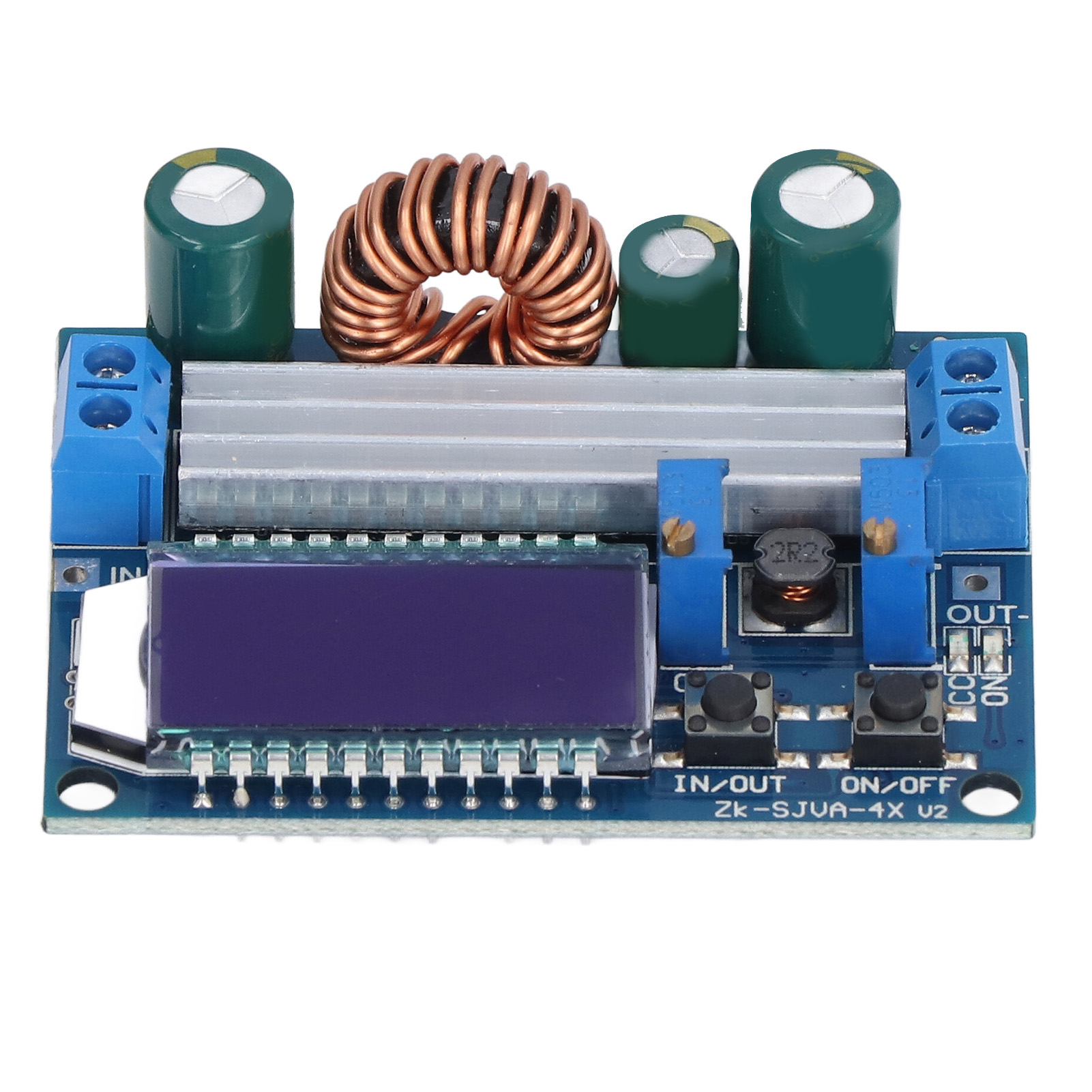

Einstellbares Lcd-boost-buck-spannungsregelungsmodul, 5,5-30v Auf 0,5-30v Wandler, Digitale Anzeigetafel, Einstellbares Netzteil, Elektronischer Schutz.

Willkommen in unserem Shop! Dieses Aufwärts-/Abwärtswandlermodul ist eine vielseitige Lösung für Ihre Anforderungen an ein einstellbares Netzteil. Dank der Verwendung hochwertiger Komponenten garantiert es zuverlässige und langlebige Leistung. Hier sind die detaillierten Spezifikationen: **Technische Daten:** - Typ: Aufwärts-/Abwärtswandler (Spannungsaufwärts-/Abwärtswandler) - Eingangsspannung: 5,5–30 V (bei 5 V ist die Spannungs-/Strommessung weniger genau; Unterspannungsschutz unter 4,7 V) - Ausgangsspannung: 0,5–30 V - Ausgangsstrom: Stabiler Betrieb bei 3 A Dauerstrom, bis zu 4 A mit verbesserter Wärmeableitung - Ausgangsleistung: 35 W mit natürlicher Wärmeableitung, 50 W mit verbesserter Wärmeableitung - Spannungsanzeigeauflösung: 0,05 V - Stromanzeigeauflösung: 0,005 A - Wirkungsgrad: ca. 88 % - Sanftanlauf: Ja (kann bei hoher Last fehlschlagen). (beim Start) - Verpolungsschutz am Eingang: Ja - Rückstromschutz am Ausgang: Ja - Kurzschlussschutz: Ja - Betriebsfrequenz: 180 kHz - Produktabmessungen: Ca. 66 x 48 x 21 mm (L x B x H) - Durchmesser der Befestigungsbohrung: Ca. 4 mm **Wichtigste Konstruktionsmerkmale:** 1. **Maximaler Ausgangsstrom**: Der maximale Ausgangsstrom kann 8 A erreichen, jedoch ist eine Lüfterkühlung erforderlich. Für den Dauerbetrieb wird empfohlen, die Grenze von 5 A nicht zu überschreiten. 2. **Potentiometer**: Das Potentiometer ist werkseitig auf Maximalstellung eingestellt. Für eine korrekte Funktion drehen Sie es vor der ersten Verwendung mehr als 5 Mal gegen den Uhrzeigersinn. 3. **Induktionsspule**: Diese Spule begrenzt den Wechselstrom und kann Hochpass- oder Tiefpassfilter, Phasenschieberschaltungen oder Resonanzkreise mit Widerständen oder Kondensatoren bilden. 4. **Glasfaserplatte**: Hochdichte, 1,6 mm dicke, doppellagige Leiterplatte, die auch nach längerem Gebrauch keine Delamination oder Kantenaufweitung aufweist. 5. **Sicherer Betrieb**: Ausgestattet mit einem Kühlkörper aus Aluminiumlegierung und einem Verpolungsschutz, um einen sicheren Betrieb zu gewährleisten und Schäden am Produkt zu verhindern. **Funktionsbeschreibung:** - IN/OUT- und ON/OFF-Tasten: IN/OUT schaltet die Anzeige zwischen Eingangs- und Ausgangsspannung um; ein langer Druck schaltet zwischen Strom- und Leistungsausgabe um. ON/OFF steuert den Ausgang (EIN oder AUS); ein langer Druck legt den Standard-Ausgangszustand für das nächste Einschalten fest. - CC-Potentiometer: Konstantstromeinstellung (Drehen im Uhrzeigersinn erhöht den Strom). Wenn der Laststrom den eingestellten Wert erreicht, wird der Konstantstrommodus aktiviert (rote LED leuchtet). - CV-Potentiometer: Konstantspannungseinstellung (Drehen im Uhrzeigersinn erhöht die Spannung). Die ON-LED zeigt den Ausgangsstatus an. **Bedienungsanleitung:** 1. **Als Standard-Boost-Buck-Modul mit Überstromschutz:** Stellen Sie die Ausgangsspannung mit CV ein, messen Sie dann den Kurzschlussstrom mit einem Multimeter (10 A) und stellen Sie mit CC die Strombegrenzung ein. 2. **Als Akkuladegerät:** Stellen Sie die Ladeerhaltungsspannung (z. B. 4,2 V für einen 3,7-V-Li-Ionen-Akku) und den Ladestrom (z. B. 2200 mA für einen 2200-mAh-Akku) ein. Die automatische Umschaltung zwischen Konstantstrom und Konstantspannung ist integriert. 3. **Als Hochleistungs-LED-Treibermodul:** Stellen Sie die maximale Betriebsspannung der LED ein und passen Sie dann den Konstantstrom entsprechend dem gewünschten Betriebsstrom an. **Lieferumfang:** - 1 x Aufwärts-/Abwärtswandlermodul - 1 x Kühlkörper Dieses Modul eignet sich ideal zur Stromversorgung elektronischer Projekte, zum Laden von Akkus oder zum Ansteuern von LEDs. Seine robuste Bauweise und die vielfältigen Schutzmechanismen gewährleisten einen sicheren Betrieb.
