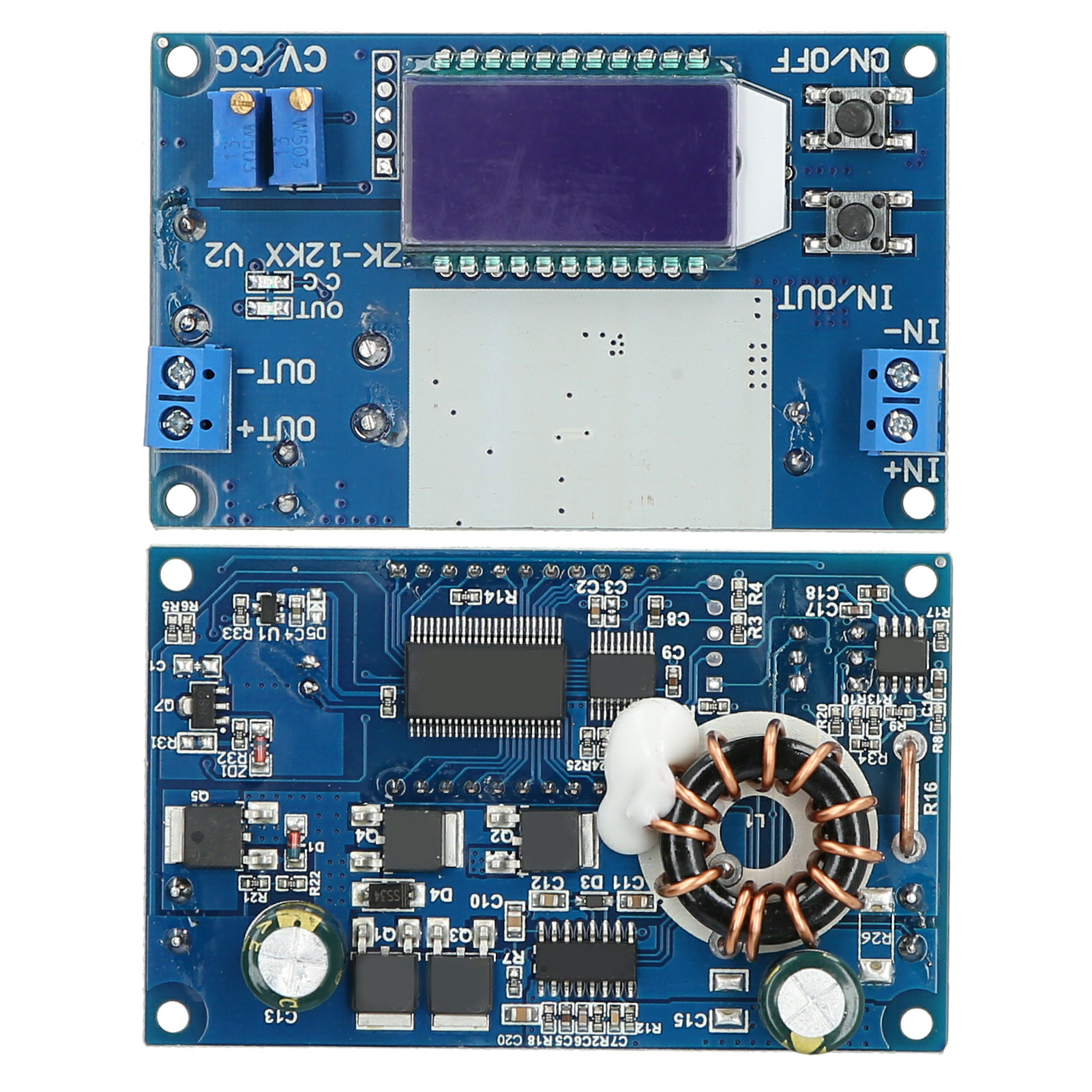

Einstellbares Netzteilmodul Konstantspannung Konstantstrom Lcd Zk-12kx Dc-dc 12a Abwärtswandler Digitalanzeige Led-bildschirm

Willkommen in unserem Shop! Dieses Netzteilmodul ZK-12KX ist die ideale Wahl für Ihre anspruchsvollen Elektronikprojekte. Mit seinem eleganten und robusten Design, dem kristallklaren Gehäuse und den Tasten mit hervorragendem Tastgefühl. Die Taste steuert den Ein-/Aus-Zustand des Ausgangs, und Sie können den Standardzustand (EIN oder AUS) beim Einschalten festlegen. Das LCD-Display zeigt übersichtlich Eingangs- und Ausgangsspannung, Ausgangsstrom und Ausgangsleistung an. Für zusätzliche Sicherheit sorgt der Verpolungsschutz am Eingang: Ein falscher Anschluss beschädigt das Modul nicht. Mit einem hohen Wirkungsgrad von über 95 % ist die Wärmeentwicklung selbst bei hohen Strömen minimal. Die Ausgangsspannung ist von 1,2 bis 30 V einstellbar, und der Konstantstrom kann von 0 bis 12 A eingestellt werden, wodurch es sich perfekt zum Betrieb von Hochleistungs-LEDs, zum Laden von Lithium-Batterien usw. eignet. Technische Daten: - Typ: Netzteilmodul - Modell: ZK-12KX - Material: Kunststoff - Eingangsspannung: 5,3-32 V (maximal 35 V; die minimale Eingangsspannung kann für den Abwärtsbetrieb 4 V betragen, jedoch sind Spannungs- und Strommessung ungenau, wenn die Eingangsspannung unter 5,3 V liegt) - Ausgangsspannung: 1,2-30 V (die Eingangsspannung muss höher als die Ausgangsspannung sein, mit einer minimalen Differenz von 0,8 V) - Ausgangsstrom: maximal 0,2-12 A; Wenn der Strom 8 A überschreitet oder die Modultemperatur 65 °C übersteigt, muss die Wärmeabfuhr erhöht werden (Überlastung oder Überhitzung können zu Schäden führen). Wenn die Ausgangsspannung unter 2 V liegt, ist der Konstantstrom nicht aktiv. - Ausgangsleistung: 120 W mit natürlicher Verlustleistung (bis zu 8 A), 160 W mit erhöhter Verlustleistung - Spannungsanzeige: 0,05 V Auflösung, 0–32 V Bereich - Stromanzeige: 0,01 A Auflösung, 0–12 A Bereich - Wirkungsgrad: ca. 96 % - Betriebsstrom: ca. 25 mA - Sanftanlauf: Ja (kann beim Anlauf mit hoher Last fehlschlagen) - Verpolungsschutz am Eingang: Ja - Verpolungsschutz am Ausgang: Nein (bei selbstversorgenden oder magnetischen Lasten muss eine Verpolungsschutzdiode in Reihe am positiven Ausgangsanschluss angeschlossen werden) - Kurzschlussschutz: Ja - Abmessungen: ca. 82 x 52 x 32 mm (3,2 x 2 x 1,3 Zoll) Funktionen: 1. Das Modul verfügt über zwei Tasten: IN/OUT und ON/OFF. Mit der Taste IN/OUT wird die Anzeige zwischen Eingangs- und Ausgangsspannung umgeschaltet; ein langer Druck schaltet zwischen Strom- und Ausgangsleistungsanzeige um. Die Taste ON/OFF steuert das Ein- oder Ausschalten des Ausgangs; ein langer Druck legt den Standardausgangszustand (EIN oder AUS) für das nächste Einschalten fest. 2. CC ist das Stromeinstellpotentiometer. Drehen Sie es im Uhrzeigersinn, um den eingestellten Strom zu erhöhen. Wenn der Laststrom den eingestellten Wert erreicht, wechselt das Modul in den Konstantstrommodus und die rote CC-LED leuchtet auf. CV ist das Spannungseinstellpotentiometer; drehen Sie es im Uhrzeigersinn, um die Ausgangsspannung zu erhöhen. Die OUT-Anzeige zeigt den Ausgangsstatus an: Sie leuchtet, wenn am Ausgang Spannung anliegt, andernfalls ist sie aus. Anwendung: 1. Verwendung als Standard-Abwärtswandler mit Überstromschutz: (1) Stellen Sie das CV-Potentiometer so ein, dass die von der Last benötigte Ausgangsspannung erreicht wird. (2) Drehen Sie zunächst das CC-Potentiometer gegen den Uhrzeigersinn (mehr als 20 Umdrehungen) bis zum Anschlag. Messen Sie anschließend mit einem Multimeter im Strommessbereich (10 A oder 20 A) den Kurzschlussstrom, indem Sie die beiden Messleitungen direkt an den Ausgang anschließen. Drehen Sie nun das CC-Potentiometer im Uhrzeigersinn, bis der gewünschte Überstromschutzwert erreicht ist (z. B. beträgt der maximale Strom 2 A, wenn das Multimeter 2 A anzeigt; die rote CC-Anzeige leuchtet auf, sobald der Strom 2 A erreicht, andernfalls bleibt sie aus). 2. Verwendung als Akkuladegerät: Das Modul ohne Konstantstromfunktion kann nicht zum Laden von Akkus verwendet werden, da die Spannungsdifferenz zwischen einem entladenen Akku und dem Ladegerät zu groß ist. Dies würde einen zu hohen Ladestrom verursachen und den Akku beschädigen. Daher müssen Sie den Akku zunächst mit Konstantstrom laden und anschließend automatisch auf Konstantspannungsladung umschalten. (1) Ermitteln Sie die Erhaltungsspannung und den Ladestrom Ihres Akkus (z. B. beträgt die Erhaltungsspannung für einen 3,7-V-/2200-mAh-Lithium-Akku 4,2 V und der maximale Ladestrom 1C bzw. 2200 mA). (2) Messen Sie im Leerlauf die Ausgangsspannung mit einem Multimeter und stellen Sie das CV-Potentiometer so ein, dass die Erhaltungsspannung erreicht wird (z. B. 4,2 V für einen 3,7-V-Lithium-Akku). (3) Drehen Sie zunächst das CC-Potentiometer 20 Umdrehungen gegen den Uhrzeigersinn bis zum Anschlag und messen Sie anschließend den Kurzschlussstrom mit einem Multimeter (10 A oder 20 A). Verbinden Sie die Leitungen mit dem Ausgang und stellen Sie das CC-Potentiometer im Uhrzeigersinn ein, um den voreingestellten Ladestrom zu erreich
