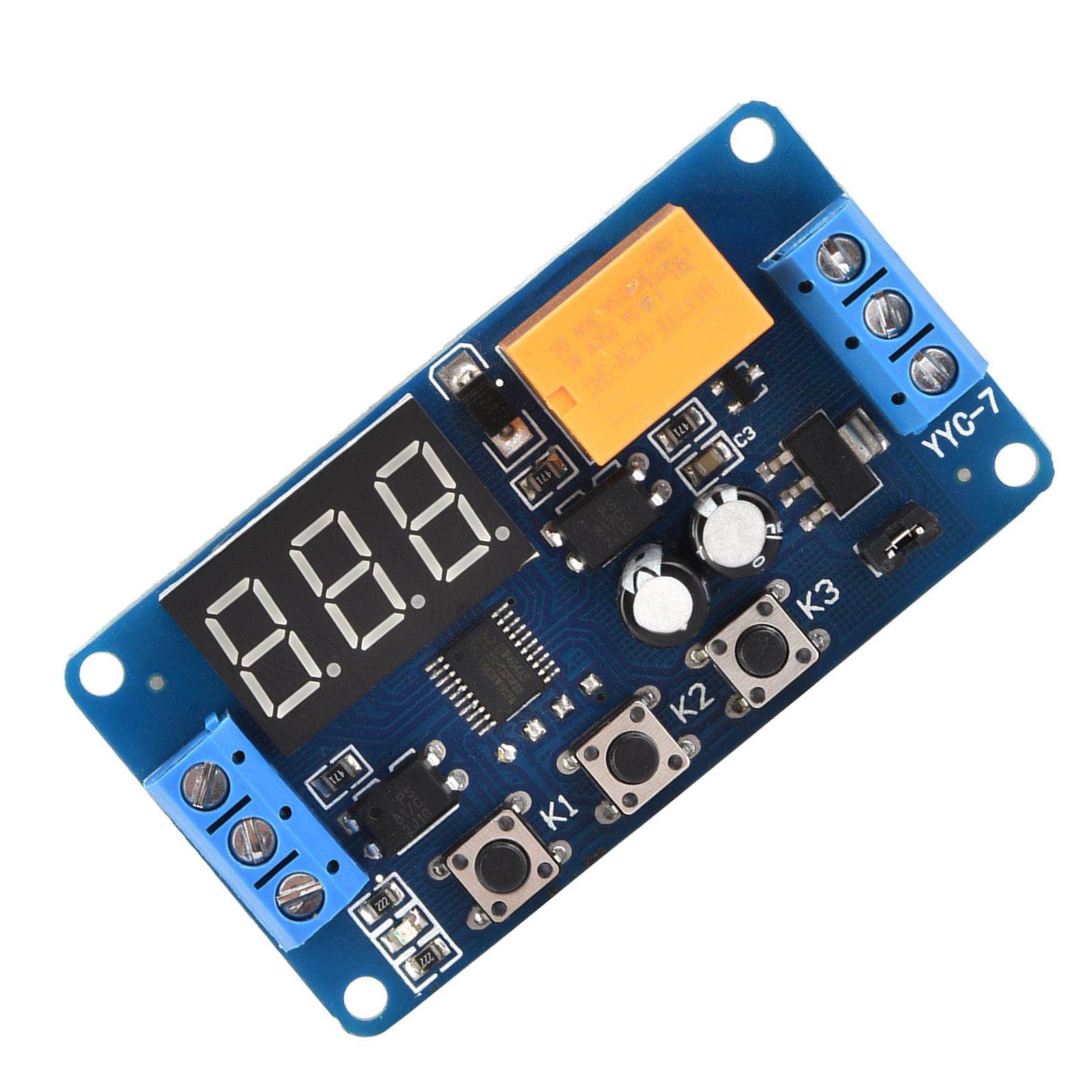

Einstellbares Zyklus-timer-steuerrelais-zeitverzögerungsschaltermodul 3 V 3,7 V 4,5 V 5 V 6 V 7,4 V

1. Dieses Zeitverzögerungsrelais kann mit einer niedrigen Spannung von mindestens 3 V betrieben werden. 2. Gängige 3,7-V-Lithiumbatterien, 5-V-Powerbanks oder Schaltnetzteile können zur Stromversorgung dieser Platine verwendet werden. 3. Es findet breite Anwendung in der Steuerung von Motoren, Glühbirnen, LED-Streifen, Gleichstrommotoren, kleinen Pumpen usw. 4. Die optische Ausgangskopplung verbessert die Störfestigkeit. 5. Das Modul verwendet eine Leiterplatte in Industriequalität, und die eingestellten Parameter bleiben nach einem Stromausfall erhalten. Spezifikation: Betriebsstrom: DC 3 V ~ 7 V; Spannungsbereich mit Jumper: 3 V ~ 5,5 V; Spannungsbereich ohne Jumper: 3,8 V ~ 7 V; Signalquelle: DC 3 V ~ 12 V (üblicherweise verwendet: Netzteil-Trigger, Taster, PNP-Sensor, SPS-Signale usw.); Ausgangsleistung: Steuert Geräte bis DC 30 V 3 A oder AC 220 V 3 A; Ruhestrom: 15 mA; Betriebsstrom: 30 mA; Lebensdauer: > 100.000 Schaltzyklen; Betriebstemperatur: -40 °C ~ 85 °C; Abmessungen: 64,2 × 34,8 × 15 mm; Gewicht: ca. 22 g; Lieferumfang: 1 × Modul; Funktion: Verzögerungszeit: Minimal 0,1 Sekunden, maximal 999 Minuten, einstellbar. P-1: Das Signal-Triggerrelais wird aktiviert und nach Ablauf der Zeit deaktiviert. Während der Verzögerungszeit gilt: A: Ein erneuter Trigger ist ungültig. B: Ein erneuter Trigger kann eine neue Zeitmessung starten. C: Ein erneuter Trigger führt zum Reset des Relais und beendet die Zeitmessung. P-2: Das Signal-Triggerrelais startet die Zeitmessung für T1. Nach Ablauf der Zeit wird das Relais für T2 aktiviert und anschließend deaktiviert (Reset). P-3: Zyklus: Aktiviert für T1, deaktiviert für T2, unendlicher Zyklus. Die Zeiten für T1 und T2 sind einstellbar. A: Nach dem Einschalten wird das Relais zunächst aktiviert und dann deaktiviert, unendlicher Zyklus. B: Nach dem Einschalten wird das Relais zunächst deaktiviert und dann aktiviert, unendlicher Zyklus. P-4: Bei einem Signal wird das Relais aktiviert. Sobald das Signal verschwindet, startet die Zeitmessung. Nach Ablauf der Zeit deaktiviert das Relais. Während der Verzögerungszeit wird die Verzögerung durch ein erneutes Signal abgebrochen; sobald das Signal verschwindet, startet die Zeitmessung erneut. Modusauswahl: Nach dem Einschalten die Taste K1 2 Sekunden lang gedrückt halten, dann erneut K1 drücken, um den Modus P1–4 auszuwählen. Mit K2 wird das Modell ausgewählt. P-1: Das Signal-Trigger-Relais wird aktiviert und nach Ablauf der Zeit deaktiviert. Während der Verzögerungszeit gilt: A: Trigger ungültig. B: Ein erneuter Trigger startet eine neue Zeitmessung. C: Ein erneuter Trigger führt zum Zurücksetzen des Relais und zum Ende der Zeitmessung. P-2: Das Signal-Trigger-Relais startet die Zeitmessung für T1. Nach Ablauf der Zeit wird das Relais für T2 aktiviert und anschließend deaktiviert (zurückgesetzt). P-3: Zyklus: Aktiviert für T1, deaktiviert für T2, unendlicher Zyklus. Die Zeit für T1 und T2 ist einstellbar. A: Nach dem Einschalten wird das Relais zunächst aktiviert und anschließend wieder deaktiviert, unendlicher Zyklus. B: Nach dem Einschalten wird das Relais zunächst deaktiviert und anschließend wieder aktiviert, unendlicher Zyklus. P-4: Bei anliegendem Signal wird das Relais aktiviert. Sobald das Signal verschwindet, startet die Zeitmessung. Nach Ablauf der Zeit wird das Relais deaktiviert. Während der Verzögerungszeit wird die Verzögerung aufgehoben, sobald ein neues Signal eintrifft. Sobald das Signal verschwindet, beginnt die Zeitmessung von Neuem. Nach Auswahl des Arbeitsmodus drücken Sie K1, um die Feineinstellungen der Funktion aufzurufen (A, B, C). Zeiteinstellung: K2: Die Umschalttaste: Drücken Sie diese, um die Blinkposition der Anzeige anzupassen. K3 passt die jeweils blinkende Position an. Die Anzeige hört auf zu blinken, bis Sie K2 erneut drücken. K3: Wenn die Anzeige blinkt, stellen Sie mit K3 die Ziffern von 0 bis 9 nacheinander ein. Wenn die Anzeige nicht blinkt, stellen Sie mit K3 die Position des Dezimalpunkts ein: Der Dezimalpunkt an der Einerstelle zeigt 0 bis 999 Minuten an; an der Zehnerstelle 0 bis 99,9 Sekunden; kein Dezimalpunkt zeigt 0 bis 999 Sekunden an. Hinweis: Die Funktionen P-2 und P-3 verfügen über zwei Zeitbereiche, die angepasst werden müssen. Durch sechsmaliges Drücken von K2 wird ein Zyklus abgeschlossen. Die ersten drei Male wird eine Zeit eingestellt, die letzten drei Male eine andere. (Wenn die blaue Leuchte leuchtet, wird die Einschaltzeit des Relais eingestellt; wenn die blaue Leuchte aus ist, wird die Ausschaltzeit des Relais eingestellt.)
