SIOKS

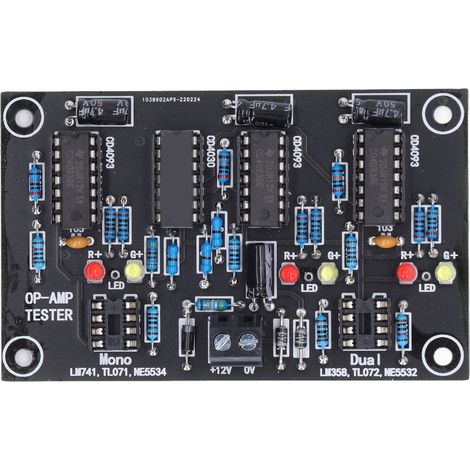

Einzel-/doppel-operationsverstärker (op), Tl071/tl072/tl081/tl082 Testplatinenmodul
54,43 €
ab 60,42 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt geprüft: vor 5 Tagen
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 54,43 € | 5,99 € | 60,42 € | Zum Shop |
| Funktionen | 1. Praktisches Testwerkzeug: Abschirmungsplatine für Einzel- und Doppel-Operationsverstärker; die Platine ermöglicht die Bestimmung der Verstärkungsfähigkeit des integrierten Schaltkreises und die grobe Abschätzung des Wirkungsgrades des Chips. 2. Einzel-Operationsverstärker: Unterstützt das Testen von Einzel- und Doppel-Operationsverstärkern, darunter LM741, LF356, NE5534, TL071, TL081, OP07 und weitere. 3. Doppel-Operationsverstärker: Unterstützt LM358, NE5532, TL072, TL082, MC1458, RC4558, OP275, AD827 und weitere gängige Doppel-Operationsverstärker. 4. Erkennung von Chips mit niedriger Taktfrequenz: Dieses Produkt erkennt Chips mit niedriger Taktfrequenz, die als Chips mit hoher Taktfrequenz getarnt sind – ein nützlicher und praktischer Vorteil. 5. Zuverlässige Leiterplatte: Hergestellt aus hochwertigen Leiterplattenmaterialien, zeichnet sich die Leiterplatte durch Zuverlässigkeit, Miniaturisierung, einfache Wartung und Austauschbarkeit aus. Spezifikationen: Artikeltyp: Operationsverstärker Material: Leiterplatte Produktgröße: ca. 92 x 57 x 17 mm / 3,62 x 2,24 x 0,67 Zoll Betriebsspannung: 12 V DC Betriebsstrom: > 100 mA Funktionsprinzip: IC1a ist mit einem Multivibrator und einem Operationsverstärker mit einer Frequenz von ca. 1 Hz verbunden. Der Betriebszustand des invertierenden Verstärkers entspricht der zu testenden Verstärkungseinheit. IC2 ist ein ODER-Gatter, dessen Wahrheitstabelle zeigt, dass der Ausgang 1 ist, wenn beide Eingänge invertiert sind. Daher gilt: Wenn der Operationsverstärker... Normalerweise sollten die Punkte A und B von IC2 vertauscht sein, sodass C auf 1 steht. Nach IC1b und 1d ist C immer auf 1, wodurch die gelbe LED D3 leuchtet. Ist der Ausgang des Operationsverstärkers offen, sollte Punkt C von IC2 immer auf 0 stehen. Nach dem Durchlaufen von IC1c wird er auf 1 gesetzt, und die rote LED D4 leuchtet. Bei einem internen Kurzschluss des Operationsverstärkers mit einer festen positiven oder negativen Ausgangsspannung liefert der Ausgang von IC1c ebenfalls eine niederfrequente 1-Hz-Rechteckwelle, und die rote und gelbe LED blinken abwechselnd. Bei Chips mit niedrigeren Durchlassgeschwindigkeiten leuchtet die LED dauerhaft gelb mit einem kurzen roten Blitz. Dies kann auch zur groben Abschätzung des Umwandlungsgrades des Chips verwendet werden. Da die meisten auf dem Markt erhältlichen Chips eher niedrige als hohe Umwandlungsgrade aufweisen, lässt sich so auch feststellen, ob es sich um gefälschte Chips handelt. Bei Praxistests mit Chips niedriger Konversionsrate wie OP07 und LM741 leuchtet die gelbe LED dauerhaft, die rote LED ist schwach. Bei Praxistests mit Chips hoher Konversionsrate wie TL071, NE5534, MC34071 und anderen leuchtet die gelbe LED dauerhaft, die rote LED ist aus. Einfache Operationsverstärker-Modelle sind beispielsweise LM741, LF356, NE5534, TL071, TL081 und OP07. Duale Operationsverstärker-Modelle sind beispielsweise LM358, NE5532, TL072, TL082, MC1458, RC4558, OP275 und AD827. Lieferumfang: 1 x Operationsverstärker. Hinweis: Diese Platine ist ausschließlich für Anwender mit fundierten Elektronikkenntnissen bestimmt. Sie bietet keine Bedienungsanleitung und keinen technischen Support. Anfängern wird vom Kauf abgeraten. |
