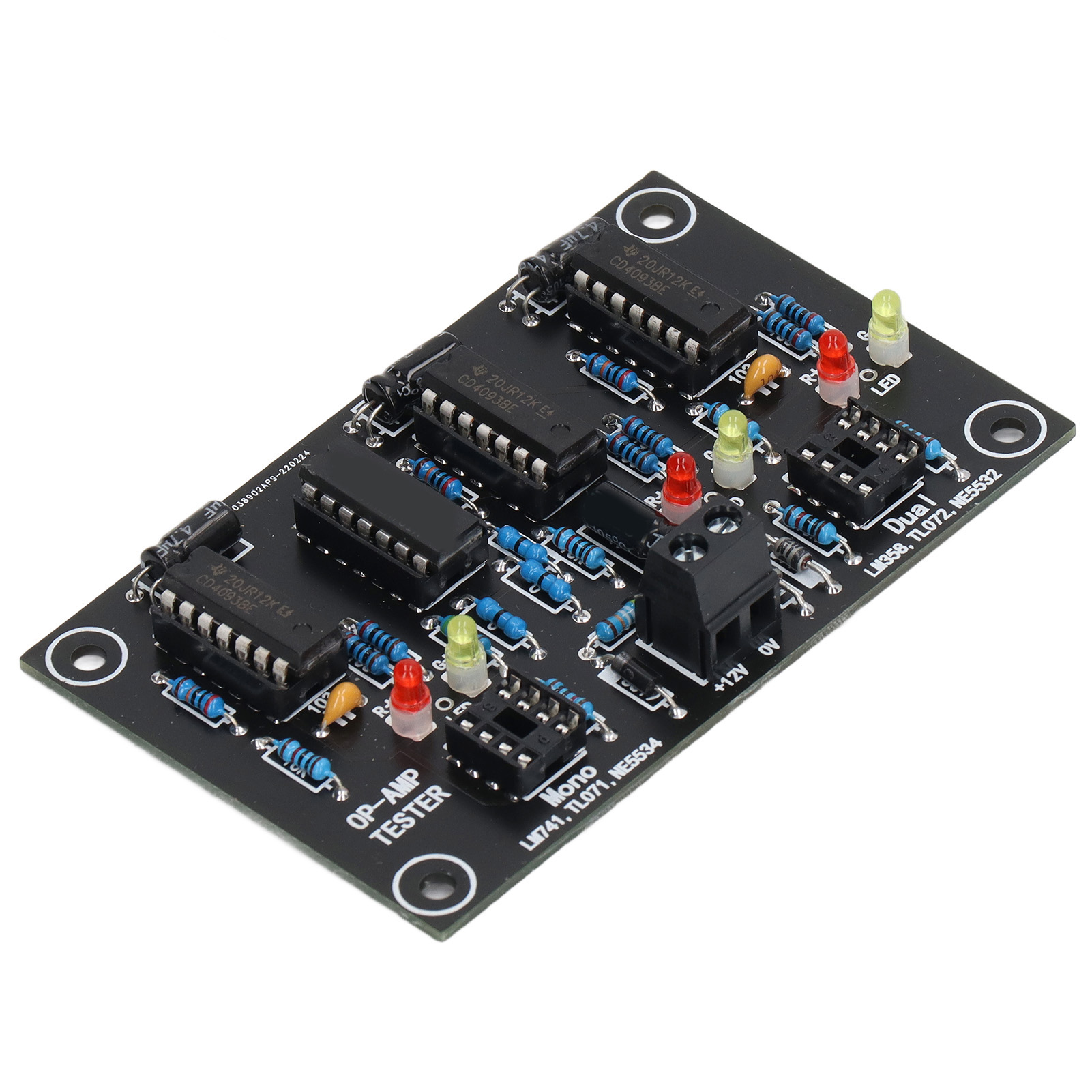

Einzel- Und Doppel-operationsverstärker-testermodul Tl071 Tl072 Tl081 Tl082

Willkommen in unserem Shop! Entdecken Sie unsere Testschaltung für Operationsverstärker (Op-Amps), ein praktisches und zuverlässiges Werkzeug zum Testen Ihrer elektronischen Bauteile. Mit dieser Leiterplatte können Sie überprüfen, ob ein Operationsverstärker (Op-Amp) korrekt verstärkt und seine Anstiegsgeschwindigkeit grob abschätzen. Sie ist sowohl für Hobbybastler als auch für Profis geeignet und bietet eine kompakte und effiziente Lösung. **Hauptmerkmale:** - **Breite Kompatibilität**: Unterstützt Einzel- und Doppel-Operationsverstärker. Kompatible Einzelmodelle: LM741, LF356, NE5534, TL071, TL081, OP07 und andere im Standardformfaktor. Dual-kompatible Modelle: LM358, NE5532, TL072, TL082, MC1458, RC4558, OP275, AD827 und andere im Standardformfaktor. - **Erkennung langsam scannender Chips**: Erkennt langsam scannende Schaltungen, die als schnelle Schaltungen getarnt sind, und hilft Ihnen so, gefälschte Produkte zu erkennen. - **Hochwertige Leiterplatte**: Hergestellt aus exzellenten Leiterplattenmaterialien, die Zuverlässigkeit, Miniaturisierung, einfache Wartung und Austauschbarkeit bieten. **Technische Spezifikationen:** - Artikeltyp: Operationsverstärker - Material: Leiterplatte - Produktgröße: Ca. 92 x 57 x 17 mm (3,62 x 2,24 x 0,67 Zoll) - Betriebsspannung: 12 V DC - Betriebsstrom: Mehr als 100 mA **Funktionsprinzip:** Die Schaltung integriert einen Multivibrator und einen Operationsverstärker mit einer Frequenz von ca. 1 Hz. Ein EX-OR-Logikgatter (IC2) vergleicht die Signale. Ist der zu prüfende Operationsverstärker in Ordnung, werden die Punkte A und B von IC2 invertiert, wodurch die gelbe LED D3 aktiviert wird. Bei einem offenen Ausgang leuchtet die rote LED D4. Im Falle eines internen Kurzschlusses blinken die gelbe und die rote LED abwechselnd mit 1 Hz. Bei Low-Scan-Chips leuchtet die gelbe LED mit einem schwachen roten Nachglühen, was eine schnelle Überprüfung ermöglicht. **Praxistest:** – Low-Scan-Chips (z. B. OP07, LM741): Gelbe LED leuchtet dauerhaft, rote LED schwach sichtbar. – High-Scan-Chips (z. B. TL071, NE5534, MC34071): Gelbe LED leuchtet, rote LED aus. **Lieferumfang:** 1 x Operationsverstärker-Testschaltung. Bestellen Sie jetzt und sichern Sie sich ein präzises und zuverlässiges Testwerkzeug – ideal für Ihre Elektronikprojekte!
