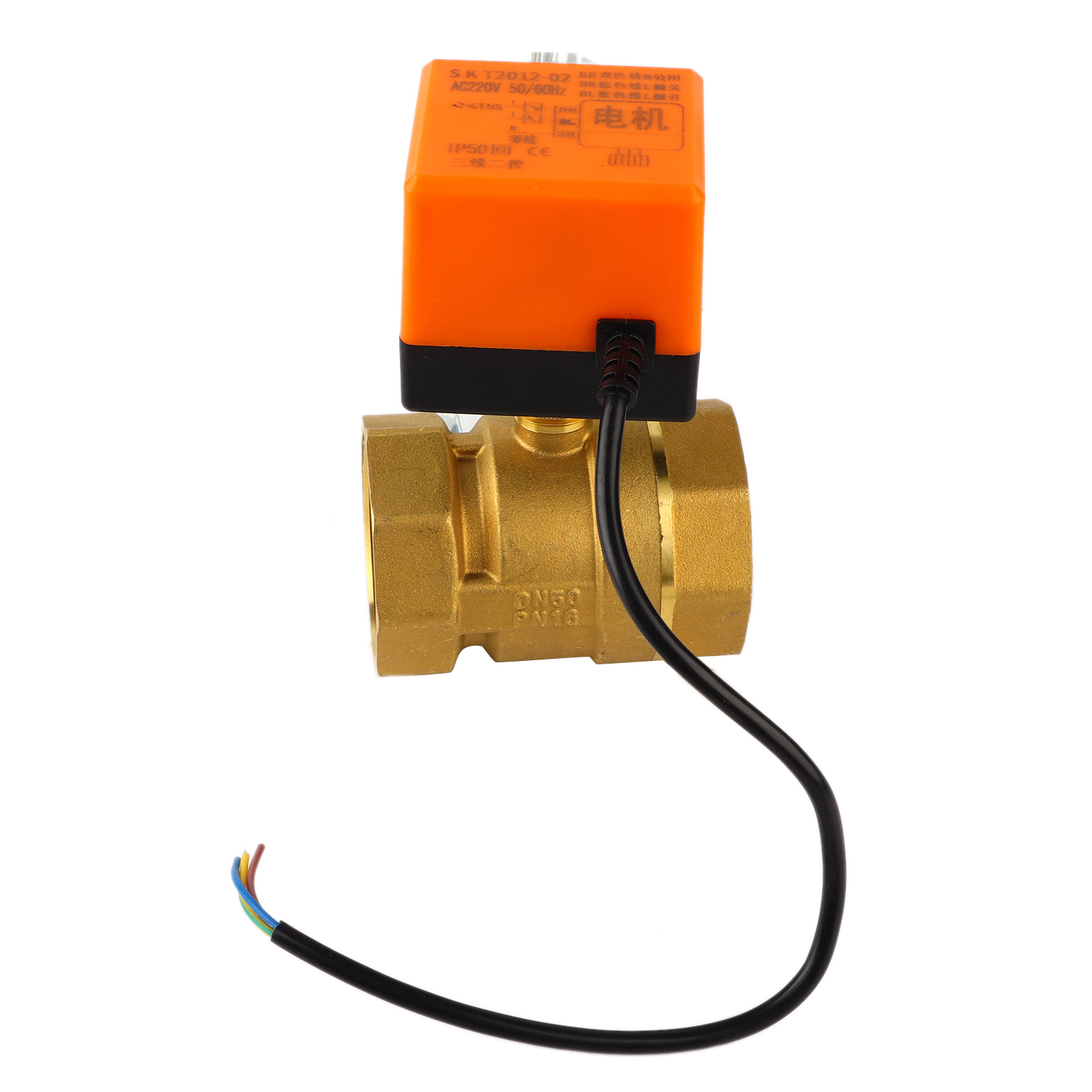

Elektrisch Motorisiertes Messing-kugelventil, 220 V Ac, G2 Dn50, 2-wege, 3-adrig, 2-punkt-steuerung

1. Das motorisierte Kugelventil dient primär der Regelung von Wasserkreisläufen in Heizungs-, Lüftungs- und Klimaanlagen. 2. Gefertigt aus hochwertigem Messing, ist das Ventil robust und langlebig. 3. Das dreiadrige motorisierte Kugelventil bietet ein hohes Maß an Kontrolle, einschließlich Zweipunktregelung. 4. Für komplexere und automatisierte Systeme ist die dreiadrige Zweipunktregelung die optimale Lösung. 5. Das Kugelventil ist einfach zu bedienen und bietet einen stabilen Betrieb. Technische Daten: Materialien: Messing (Ventil), Edelstahl 304 (Spindel), Spezialgummi (Dichtung), Aluminiumlegierung (Motorsockel), ABS-Kunststoff (Motorabdeckung) Typ: 2-Wege-Kugelhahn, 3-adrig, 2-Punkt-Motorventil Motor: Synchronmotor mit Hysterese Motorbetriebsspannung: 220 V AC Leistungsaufnahme: ≤ 7,5 VA Ventildruck: 1,6 MPa Zulässige Druckdifferenz: ≤ 0,13 MPa Geeignete Medien: Kaltwasser, Warmwasser Geeignete Medientemperatur: 2 °C bis 90 °C Umgebungstemperatur: 0 °C bis 60 °C Öffnungszeit: ca. 10 s Schließzeit: ca. 5 s Ventilanschluss: G2 (DN50) Gewicht: 1412 g (ca.) Verdrahtung: SR (zweifarbig): COMBR (braun): Ventil geschlossen BL (blau): Ventil geöffnet Lieferumfang: 1 * Motorisiertes Kugelventil Installation: 1. Vor der Installation die Stromversorgung unterbrechen. Die Installation muss von einem Fachmann durchgeführt werden. 2. Die Durchflussrichtung muss dem Richtungspfeil auf dem Ventilkörper entsprechen. 3. Das Ventil muss über der Wasserauffangwanne des Ventilators positioniert werden, sodass das Wasser hineintropft. 4. Ventil und Motor müssen in einem vertikalen Winkel von ±60° mit einem Freiraum von mindestens 30 mm nach oben für die Demontage installiert werden. 5. Zwischen dem Ventil und umliegenden Rohren, Geräten und Gebäuden ausreichend Platz für Wartungsarbeiten lassen. Sicherstellen, dass der Installationsort über einen Revisionsschacht zugänglich ist. 6. Zwei oder mehr Ventile dürfen nicht parallel geschaltet werden. Ist eine Parallelschaltung unbedingt erforderlich, ein Trennrelais verwenden. 7. Installieren Sie zuerst das Ventil und prüfen Sie den Druck in der Rohrleitung. Installieren Sie anschließend den Frequenzumrichter (FU). 8. Falls der FU bereits am Ventil montiert ist, wenden Sie bei der Installation und Kalibrierung keine Gewalt an, da dies zu Beschädigungen führen kann. 9. Wickeln Sie den FU nicht in Wärmedämmmaterial ein, da dies die Wärmeableitung beeinträchtigt. 10. Der FU muss zuverlässig mit Kabeln mit einem Mindestquerschnitt von 1,5 mm² geerdet werden. Andere Kabel müssen den geltenden elektrischen Normen entsprechen. 11. Nach Installation und Konformitätsprüfung schalten Sie den FU ein und führen Sie eine Leerlaufkalibrierung durch. Beobachten Sie mindestens drei vollständige Betriebszyklen des FU, bis alle Komponenten einwandfrei funktionieren. 2. Führen Sie nach der Leerlaufkalibrierung die Kalibrierung mit Wasser durch. Die Wasserdruckschwankungen im System müssen streng kontrolliert und unter 0,13 MPa gehalten werden, um die Wirksamkeit des Durchflussschützes des Ventils zu gewährleisten.
