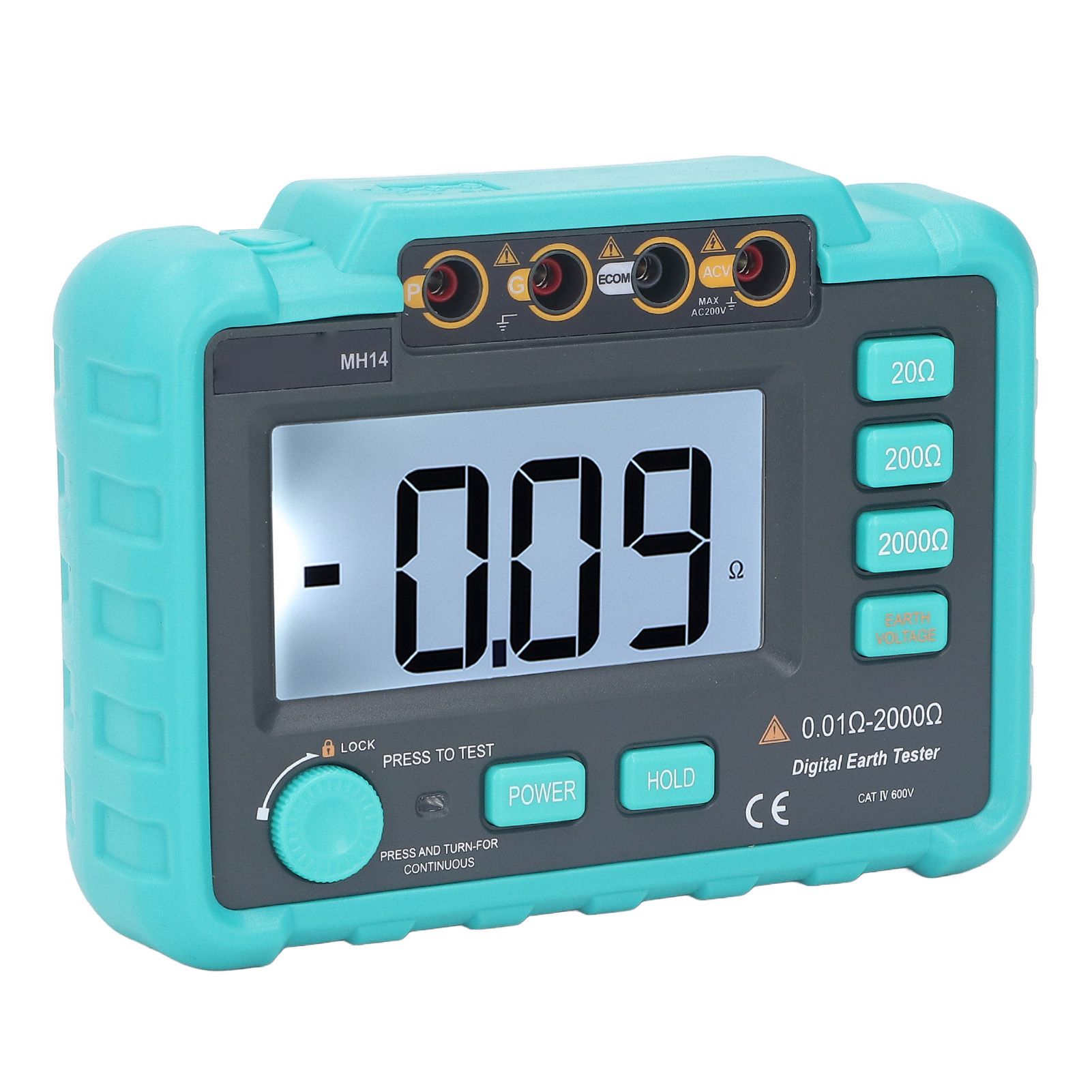

Elektrisches Megohmmeter – Präzise Messung – Isoliertes Digitales Erdungswiderstandsmessgerät

1. GEBRAUCHSANWEISUNG: Zur Messung der Erdungsspannung muss das Erdungsgerät stromlos sein. Stellen Sie den Bereichswahlschalter zunächst auf die Position „ERDSPANNUNG“. Bei einer Spannung über 10 V kann es zu Messfehlern beim Erdungswiderstand kommen. 2. INSTALLATIONSHINWEIS: Der Erdungswiderstand von Strommasten darf 4 Ω nicht überschreiten. Die Erdungsnägel P und C sind in gerader Linie im Abstand von 5 bis 10 Metern vom Messobjekt in den Boden zu treiben. Verbinden Sie das grüne Kabel mit dem E-Anschluss des Messgeräts, das gelbe Kabel mit dem P-Anschluss und das rote Kabel mit dem C-Anschluss. 3. WIDERSTANDSPRÜFUNG: Eine einfache Methode zur Messung des Erdungswiderstands ist die Ersetzung der Hilfserdungselektrode C durch eine vorhandene Erdungselektrode mit geringer Erdungsimpedanz, z. B. ein Metallwasserrohr, ein gemeinsamer Erdungspunkt in gewerblichen Stromversorgungsanlagen oder ein Erdungsendpunkt an Gebäuden. 4. SILIKONHÜLLE: Das Megohmmeter ist mit hochwertigem Silikon beschichtet und daher isoliert, sicher und zuverlässig in der Anwendung. 5. ANWENDUNGSBEREICHE: Das elektrische Megohmmeter eignet sich zur Widerstandsmessung verschiedener Materialien und elektrischer Geräte wie Motoren, Kabel, Schalter, Elektrogeräte usw. Artikeltyp: Widerstandsmessgerät; Material: ABS; Farbe: Grün; Erdungswiderstand: Messbereich: 20 Ω; 200 Ω; 2000 Ω; Grundgenauigkeit: ± (2 % + 0,1 Ω); ± (2 % + 3 d); ± (2 % + 3 d); Auflösung: 0,01 Ω; 0,1 Ω; 1 Ω Erdungsspannung (50 Hz bis 200 Hz): Bereich: AC 200 V Grundgenauigkeit: ± (2 % + 6 d) Auflösung: 0,1 V Eingangsimpedanz: 1 MΩ Überlastschutz: 200 Vrms Hilfstest Rote Leitung: ca. 15 m / 49,2 ft Hilfstest Gelbe Leitung: ca. 10 m / 32,8 ft Hilfstest Grüne Leitung: ca. 5 m / 16,4 ft Leistungsaufnahme des Produkts: Test im Leerlauf unter 800 mV Einfacher Test Rote Leitung: ca. 1,6 m / 5,2 ft Einfacher Test Grüne Leitung: ca. Maximale Anzeige: 1,6 m / 5,2 ft Anzeige: 1999 Messwerte Batterie: 8 x AA-Batterien (nicht im Lieferumfang enthalten) Lieferumfang: 1 x Widerstandsmessgerät, 1 x Testleitung (rot), 1 x Testleitung (grün), 1 x Hilfstestleitung (rot), 1 x Hilfstestleitung (gelb), 1 x Hilfstestleitung (grün), 2 x Erdungsstäbe, 1 x Aufbewahrungstasche, 1 x Bedienungsanleitung
