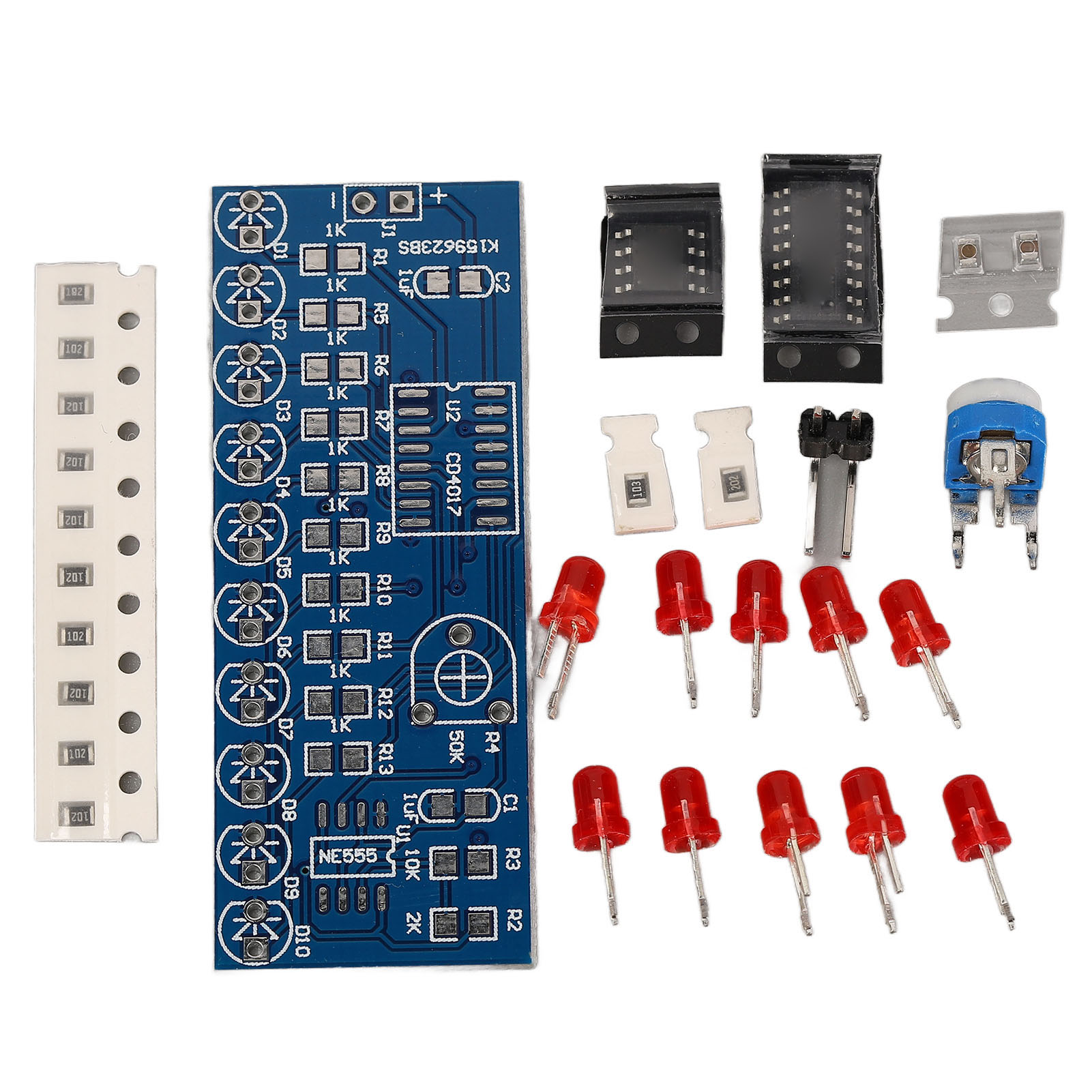

Elektronik-bastelset Mit Ne555 Cd4017 Led-modul (schwebendes Licht) Für Schaltungen

Willkommen in unserem Shop! Entdecken Sie unseren Bausatz „Schwebender Lichteffekt“, ein spannendes und lehrreiches Elektronikprojekt. Mit diesem Komplettset können Sie eine Schaltung aufbauen, die einen wunderschönen „schwebenden Lichteffekt“ erzeugt, bei dem zehn LEDs nacheinander ein- und ausgeschaltet werden. Das Herzstück des Systems ist ein selbsterregender Multivibrator, der auf dem beliebten integrierten Schaltkreis NE555 basiert und ein präzises Taktsignal erzeugt. Dieses Signal steuert einen Dezimalzähler CD4017 an, dessen zehn Ausgänge die LEDs nacheinander aktivieren und so die Illusion eines kontinuierlichen Lichtflusses erzeugen. Funktionsweise im Detail: Der Multivibrator lädt und entlädt den Kondensator C1 über ein Netzwerk von Widerständen (R2, R3, R4). Sobald die Spannung an C1 2/3 der Versorgungsspannung erreicht, schaltet der Ausgang des NE555. Der Kondensator entlädt sich dann, bis die Spannung unter 1/3 der Versorgungsspannung fällt und ein weiterer Schaltvorgang ausgelöst wird. Dieser Zyklus wiederholt sich und erzeugt eine Schwingung. Die Frequenz dieser Schwingung und damit die Laufgeschwindigkeit der LED lässt sich einfach durch Verändern des Wertes des variablen Widerstands R4 anpassen. Das Set enthält alle für den erfolgreichen Aufbau notwendigen Bauteile – insgesamt 19 Teile. Die Leiterplatte (PCB) misst ca. 54 mm in der Länge und 21 mm in der Breite bei einer Standarddicke von 1,6 mm. Die Schaltung arbeitet mit einem breiten Versorgungsspannungsbereich von 2,5 V bis 14,5 V und bietet somit große Flexibilität für Ihre Experimente. Dieses Projekt ist ideal für Elektronikbegeisterte, Studierende und Bastler und verbindet theoretisches Lernen mit einem beeindruckenden visuellen Ergebnis. Bauen, verstehen und bewundern Sie Ihren eigenen fließenden Lichteffekt!
