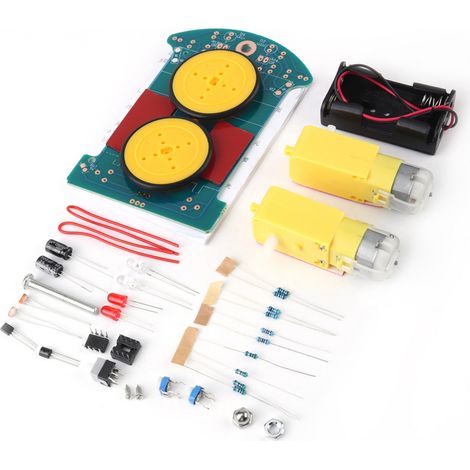

Elektronikkomponenten-kit Für Smart Mit Automatischer Ortung

Willkommen in unserem Shop! Entdecken Sie unseren intelligenten Linienfolger-Bausatz – ein spannendes DIY-Projekt, mit dem Sie sich mit der Theorie der Mechanismen vertraut machen und Kenntnisse in Elektronik erwerben können, z. B. über Lichtschranken, Spannungskomparatoren und Motorsteuerungen. Und das alles, während Sie das Fahrzeug selbst zusammenbauen. Der Bausatz funktioniert mit lichtempfindlichen Widerständen, die die Intensität des Umgebungslichts messen: Je heller das Licht, desto geringer der Widerstand. Rote LEDs beleuchten die Oberfläche. Der Unterschied in der Reflexion zwischen einer weißen und einer schwarzen Fläche bewirkt eine Änderung des lichtempfindlichen Widerstands, wodurch die Steuerschaltung entsprechend reagiert. Das Herzstück des Systems ist der integrierte Schaltkreis LM393, ein Zweikanal-Spannungskomparator mit zwei unabhängigen Präzisionskomparatoren. Er vergleicht die beiden Eingangsspannungen und passt die Ausgangsspannung entsprechend an. Für einen einfacheren Aufbau enthält der Bausatz spezielle Motoren mit Getrieben. Dies reduziert den Montageaufwand erheblich und macht sie ideal für dieses Projekt. Das Nachführprinzip ist raffiniert: Der LM393 vergleicht kontinuierlich die Werte der beiden Fotowiderstände. Sobald eine Unwucht erkannt wird, stoppt er den Motor auf der entsprechenden Seite und lässt den anderen Motor schneller drehen, um das Fahrzeug wieder in die richtige Richtung zu lenken. Dieser geschlossene Regelkreis gewährleistet eine schnelle und präzise Reaktion. Das Set enthält eine detaillierte 4-Schritte-Montageanleitung: 1. **Schaltung verlöten:** Beginnen Sie mit dem Verlöten der Bauteile, beginnend mit dem niedrigsten Wert (z. B. zuerst die 8 Widerstände). Es wird empfohlen, die Werte mit einem Multimeter zu überprüfen. 2. **Mechanische Montage:** Bauen Sie die Struktur zusammen. Das rote Kabel wird an die positive Spannungsversorgung (3 V) und das gelbe Kabel an Masse angeschlossen. Die überschüssigen Kabel können für die Motoren verwendet werden. 3. **Fotoelektrische Schaltung installieren:** Montieren Sie die Fotowiderstände und LEDs (achten Sie auf die richtige Polarität) auf der Leiterplatte. Halten Sie einen Abstand von ca. 5 mm zur Masse und einen Abstand von 5 mm ein. Führen Sie anschließend einen Funktionstest durch. 4. **Fahrzeugeinstellung:** Die Vorwärtsrichtung wird durch das Schwenkrad bestimmt. Wenn Sie den linken Fotowiderstand abdecken, dreht sich das rechte Rad. Decken Sie den rechten ab, dreht sich das linke Rad. Fährt das Auto rückwärts, vertauschen Sie die Anschlüsse der beiden Motoren. Bewegt sich nur eine Seite rückwärts, vertauschen Sie die Kabel nur für diesen Motor. **Lieferumfang:** 1 x DIY Smart Car Kit (Einzelteile) **Hinweis:** Bitte beachten Sie, dass die alten und neuen Modelle dieses Produkts nach dem Zufallsprinzip versendet werden. Bitte stellen Sie sicher, dass dies für Sie akzeptabel ist, bevor Sie Ihre Bestellung aufgeben.
