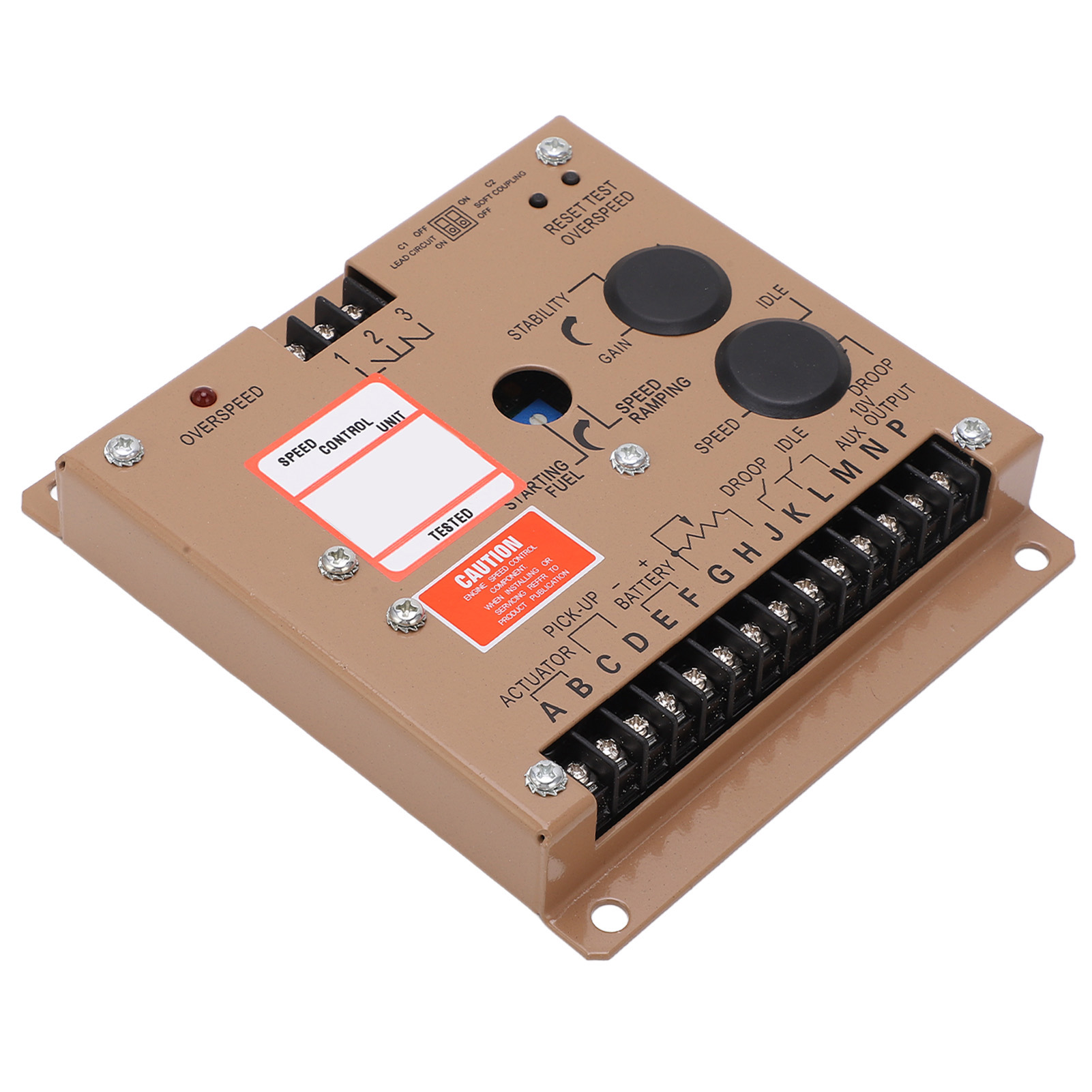

Elektronischer Drehzahlregler Esd5570e, Generatorsteuerplatine, Aluminiumlegierung, 12 V/24 V, Motorsteuermodul

Willkommen in unserem Shop! Diese Drehzahlregelungsplatine ESD5570E dient zur Anpassung des Kraftstoff-Luft-Gemisches beim Starten und der Drehzahlregelung des Motors. Sie reduziert Abgasrauch und optimiert die Betriebsdrehzahl. Dank ihrer vollelektronischen Bauweise gewährleistet sie eine schnelle und präzise Reaktion bei der Drehzahlregelung. Sie ermöglicht die Regulierung von Betriebs- und Leerlaufdrehzahl und verfügt über einen Überdrehzahlschutz für mehr Sicherheit. Die Platine ist aus einer Aluminiumlegierung gefertigt und bietet schnelle Wärmeableitung, hervorragende Korrosionsbeständigkeit und eine lange Lebensdauer. Seine kompakte Größe und sein geringes Gewicht ermöglichen eine schnelle und einfache Installation. Technische Daten: - Typ: Drehzahlreglerplatine - Modell: ESD5570E - Material: Aluminiumlegierung - Drehzahlstabilität: ±0,25 % - Drehzahlbereich: 1 kHz bis 7,5 kHz - Thermische Stabilität: maximal ±1 % - Leerlaufdrehzahlregelung: 1200 Hz, 60 % der Nenndrehzahl - Drehzahlregelung: - Minimale Position: 15 Hz ± 6 Hz pro Ampere Laststromänderung - Maximale Position: 400 Hz ± 75 Hz pro Ampere Laststromänderung - Externe Drehzahleinstellung: ±200 Hz (1 kΩ) (externer Widerstand) - AUX-Eingangsempfindlichkeit: 148 Hz / 1 V ±10 Hz, 1 MΩ Impedanz - Anlaufvergasereinstellung: 160 ±20 Hz, 70 % der Nenndrehzahl - Rampenzeit: 1,5 bis 20 Sekunden - Überdrehzahlschutzbereich: 500 Hz bis 7,5 kHz - Aktivierungsverzögerung des Überdrehzahlschutzes: 1,5 Sekunden - 10-V-Ausgangsstrom: maximal 20 mA - Umgebungsbedingungen: - Betriebstemperatur: -40 °C bis 85 °C - Betriebsfeuchtigkeit: maximal 95 % - Vibration: 20 bis 100 Hz, 500 mm/s - Stromversorgung: - Spannung: 12 V oder 24 V V DC (Batterie) - Massepolarität: Negativ - Stromaufnahme: 50 mA - Aktuator-Gleichstrom: Minimum 2,5 A; Maximum 10 A - Drehzahlsensorsignal: 0,5 bis 120 V RMS Hinweis: Die oben genannten Leistungsdaten wurden bei einer Betriebsfrequenz von 4000 Hz gemessen. Lieferumfang: 1 x Drehzahlreglerplatine 1 x Benutzerhandbuch
