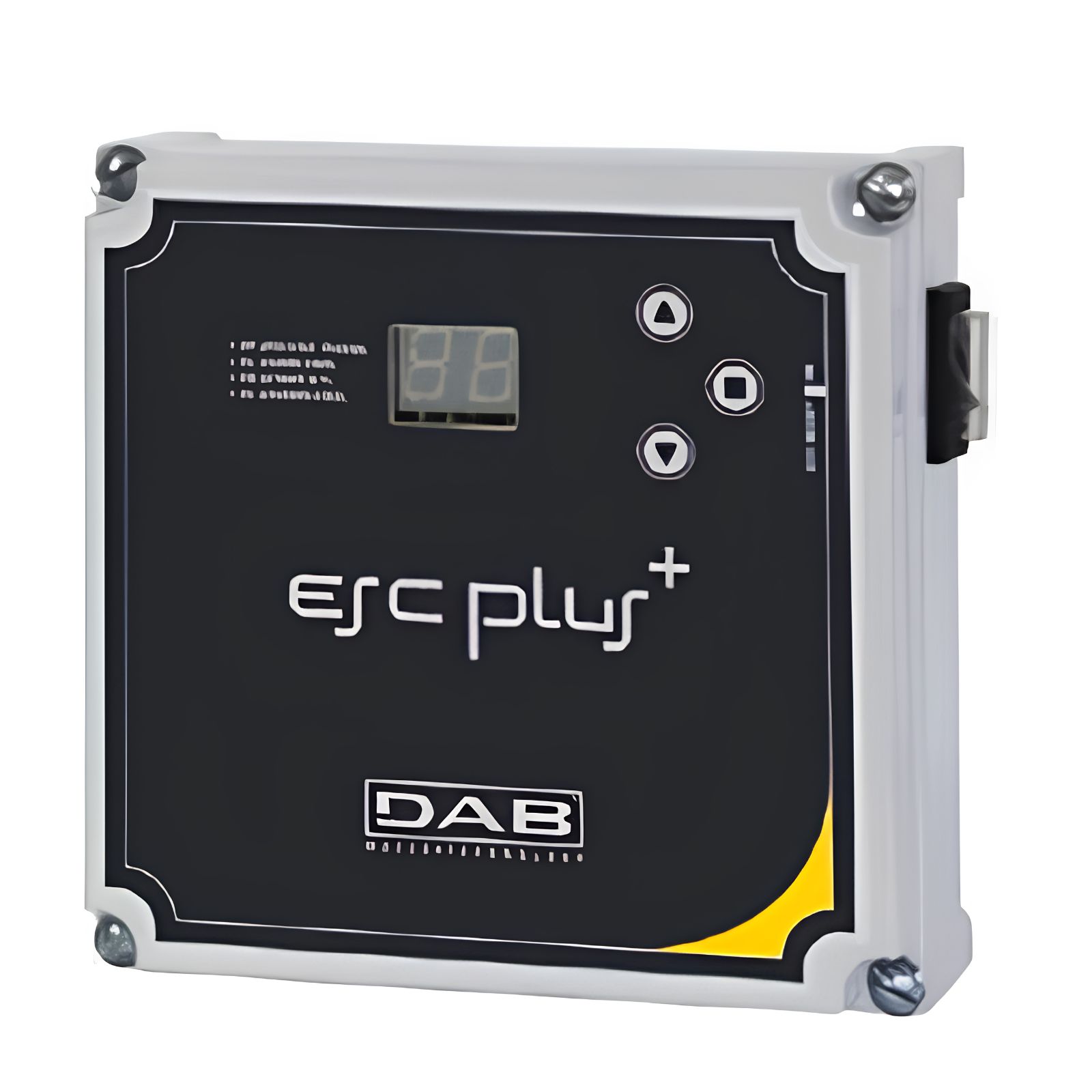

Elektronischer Schutz- Und Steuerungskasten Für Dreiphasige Pumpen Mit 12,5–15 Hp – Dab Esc Plus 15t

Die elektronische Steuereinheit DAB ESC Plus 15T schützt, überwacht und steuert dreiphasige 3~400-V-Motoren und Elektropumpen mit Direktstart im Leistungsbereich von 12,5 bis 15 HP und einem maximalen Strom von weniger als 30 A. Das digitale Display zeigt kontinuierlich den Betriebsstatus an, während die Kalibrierung im automatischen oder manuellen Modus durchgeführt werden kann. Gehäuse aus stoßfestem, selbstlöschendem Thermoplast mit zwei Kabelverschraubungen, Schutzart IP54, Abmessungen 215 × 170 × 75 mm. Der Trockenlaufschutz erfordert keine Füllstandssonden: Die Steuerung ermittelt ihn durch Messung des vom Motor aufgenommenen Leistungsfaktors cos φ, der sich charakteristisch ändert, wenn die Pumpe ohne Wasser läuft. Der Trockenlauf wird somit unabhängig vom Einbauort der Pumpe verhindert, ohne dass Sensoren im Schacht oder im Behälter verkabelt werden müssen und ohne die für verschmutzte oder verkrustete Sonden typischen Fehlauslösungen. Technische Daten: Typ: Elektronische Schutz-, Überwachungs- und Steuereinheit für Motoren und Elektropumpen Anlauf: Direktanlauf Spannungsversorgung: 3~400 V +10 % / -20 %, 50–60 Hz Leistungsbereich: 12,5–15 HP Maximalstrom: unter 30 A Zwei Einstellmodi: automatisch oder manuell Digitalanzeige mit Betriebsstatusanzeige Hauptschalter EIN-AUS Optoisolierter Hilfseingang zur Ansteuerung über Fühler, Druckschalter oder Schwimmer Gehäuse aus stoßfestem, selbstlöschendem Thermoplast mit zwei Kabelverschraubungen Schutzart: IP54 Abmessungen: 215 × 170 × 75 mm Gewicht: 1,6 kg Schutzvorrichtungen: Überlastschutz Phasenausfallschutz Überspannungsschutz Kurzschlussschutz Trockenlaufschutz Vorteile: Erkennung von Trockenlauf ohne Füllstandssonden oder zusätzliche Verkabelung Mehrere elektrische Schutzfunktionen in einem einzigen Gerät vereint Digitalanzeige zur sofortigen Erkennung des Betriebszustands und von Störungen Automatische Kalibrierung für eine schnelle Installation, manuelle Kalibrierung zur Feinabstimmung Optoisolierter Eingang für Druckschalter, Schwimmer oder externe Steuersensoren Schutzart IP54, geeignet für Technikräume und feuchte Umgebungen Anwendungen: Schutz und Steuerung von Drehstrom-Elektropumpen in Entnahmeanlagen aus Brunnen, Zisternen und Behältern, Druckerhöhungsanlagen, Bewässerungs- und Umfüllanlagen. Besonders geeignet dort, wo Wassermangel häufig auftritt und die Gefahr besteht, dass die Pumpe trockenläuft: Brunnen mit schwankender Fördermenge, Tanks, die leerlaufen können, sowie unbeaufsichtigte Anlagen. Bei der Auswahl des Modells ist darauf zu achten, dass die Leistung und die Stromaufnahme der Elektropumpe im Bereich von 12,5–15 HP liegen und der maximale Strom unter 30 A bleibt. Der elektrische Anschluss muss von qualifiziertem Fachpersonal unter Einhaltung der geltenden Vorschriften durchgeführt werden.
