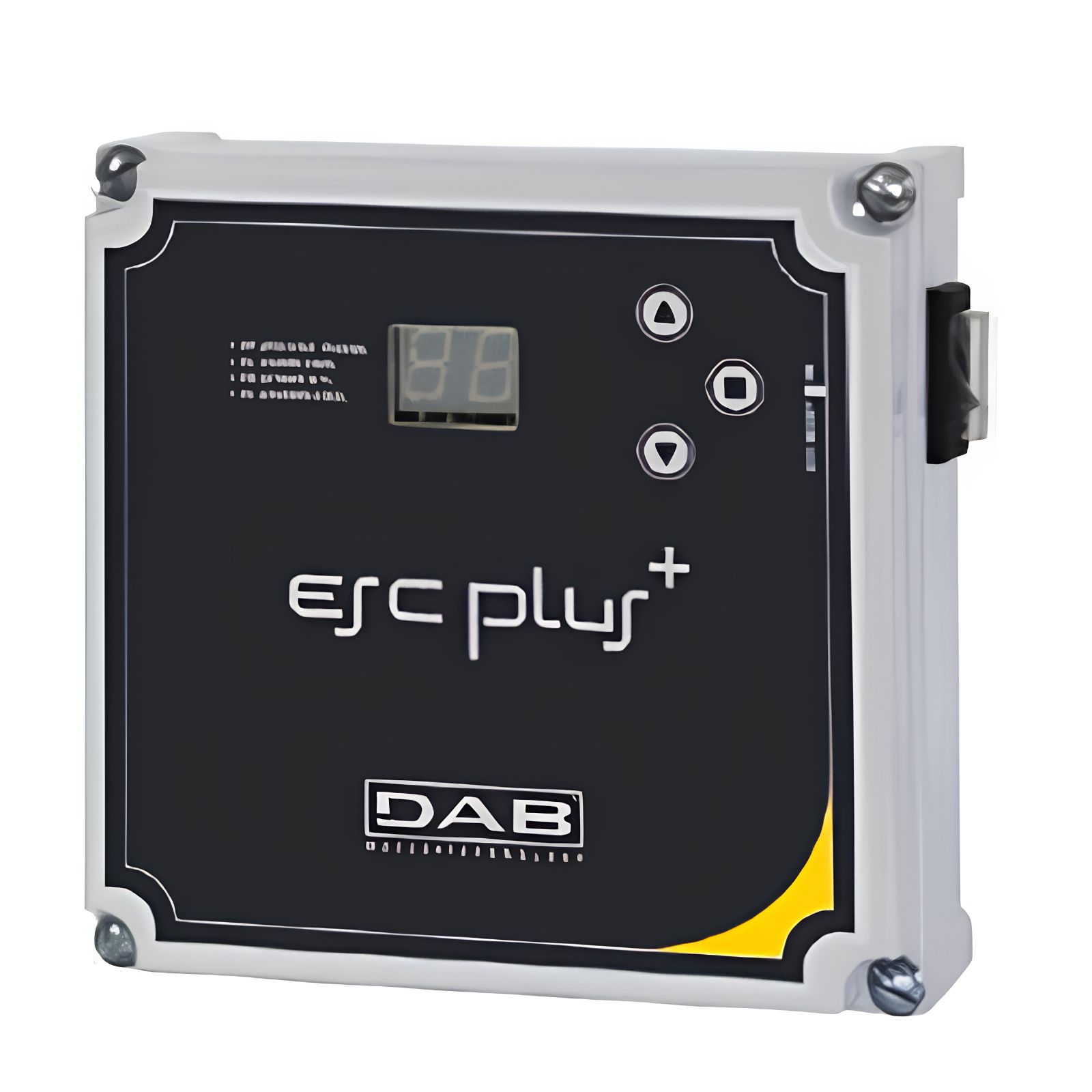

Elektronischer Schutz- Und Steuerungsschrank Für Einphasige Pumpen Von 0,5–3 Hp – Dab Esc Plus 3m

Die elektronische Steuereinheit DAB ESC Plus 3M schützt, überwacht und steuert einphasige Motoren und Elektropumpen mit 1~230 V und Direktstart im Leistungsbereich von 0,5–3 HP sowie einem maximalen Strom von weniger als 18 A. Das digitale Display zeigt kontinuierlich den Betriebsstatus an, während die Kalibrierung im automatischen oder manuellen Modus durchgeführt werden kann. Gehäuse aus stoßfestem, selbstlöschendem Thermoplast mit zwei Kabelverschraubungen, Schutzart IP54, Abmessungen 175 × 175 × 80 mm. Der Trockenlaufschutz erfordert keine Füllstandssonden: Die Steuerung ermittelt ihn durch Messung des vom Motor aufgenommenen Leistungsfaktors cos φ, der sich charakteristisch ändert, wenn die Pumpe ohne Wasser läuft. Der Trockenlauf wird somit unabhängig vom Einbauort der Pumpe verhindert, ohne dass Sensoren im Schacht oder im Behälter verkabelt werden müssen und ohne die für verschmutzte oder verkrustete Sonden typischen Fehlauslösungen. Technische Daten: Typ: Elektronische Schutz-, Überwachungs- und Steuerschalttafel für Motoren und Elektropumpen Anlauf: Direktanlauf Stromversorgung: 1~230 V +10 % / -20 %, 50–60 Hz Leistungsbereich: 0,5–3 HP Maximalstrom: unter 18 A Zwei Einstellmodi: automatisch oder manuell Digitalanzeige mit Betriebsstatusanzeige Hauptschalter EIN-AUS Optoisolierter Hilfseingang zur Ansteuerung über Fühler, Druckschalter oder Schwimmer Gehäuse aus stoßfestem, selbstlöschendem Thermoplast mit zwei Kabelverschraubungen Schutzart: IP54 Abmessungen: 175 × 175 × 80 mm Gewicht: 0,9 kg Anlaufkondensator separat zu bestellen Schutzvorrichtungen: Überlastschutz Überspannungsschutz Kurzschlussschutz Trockenlaufschutz Vorteile: Erkennung von Trockenlauf ohne Füllstandssonden oder zusätzliche Verkabelung Mehrere elektrische Schutzfunktionen in einem einzigen Gerät vereint Digitalanzeige zur sofortigen Erkennung des Betriebszustands und von Störungen Automatische Kalibrierung für eine schnelle Installation, manuelle Kalibrierung zur Feinabstimmung Optoisolierter Eingang für Druckschalter, Schwimmer oder externe Steuersensoren Schutzart IP54, geeignet für Technikräume und feuchte Umgebungen Anwendungen: Schutz und Steuerung von Einphasen-Elektropumpen in Entnahmeanlagen aus Brunnen, Zisternen und Behältern, Druckerhöhungsanlagen, Bewässerungs- und Umfüllanlagen. Besonders geeignet, wenn Wassermangel häufig auftritt und die Gefahr besteht, dass die Pumpe trockenläuft: Brunnen mit schwankender Fördermenge, Tanks, die leerlaufen können, sowie unbeaufsichtigte Anlagen. Bei der einphasigen Ausführung ist der Anlaufkondensator nicht im Lieferumfang enthalten und muss separat bestellt werden, wobei die Auswahl entsprechend dem anzusteuernden Motor zu treffen ist. Bei der Modellauswahl ist darauf zu achten, dass die Leistung und die Stromaufnahme der Elektropumpe im Bereich von 0,5–3 HP und unter 18 A Spitzenstrom liegen. Der elektrische Anschluss muss von qualifiziertem Fachpersonal unter Einhaltung der geltenden Vorschriften durchgeführt werden.
